Queimador para Caldeira a Gás: Eficiência Térmica e Conformidade NR-13

O queimador para caldeira a gás é o componente central da geração de vapor em plantas industriais que operam com gás natural (GN) ou GLP. Sua função principal é promover a combustão eficiente do combustível gasoso transferindo energia térmica ao fluido de trabalho com rendimento superior a 92% e emissões controladas de NOx e CO abaixo dos limites das normas ambientais vigentes.

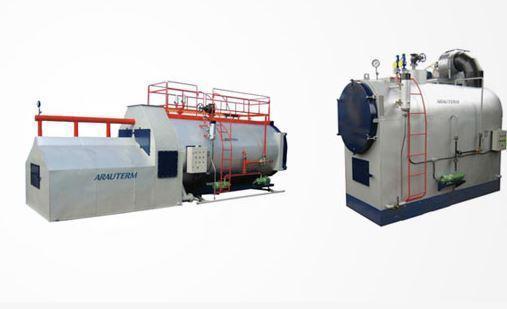

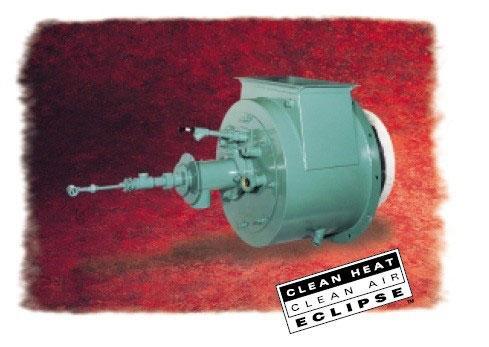

Em caldeiras de tubos de fogo e tubos de água o queimador é dimensionado conforme a potência calorífica necessária (kW ou kcal/h) a pressão de operação do gás de alimentação (bar) e a vazão de vapor demandada pelo processo (t/h). Queimadores monobloco integram o conjunto blower-maçarico em um único corpo simplificando a instalação e a manutenção preventiva. Já os queimadores duobloco separam o ventilador do cabeçote de combustão permitindo maior flexibilidade de potência e modulação de chama em razões de turndown de até 1:10.

A seleção correta do queimador impacta diretamente o OEE da caldeira e o MTBF do sistema. Um queimador subdimensionado compromete a eficiência térmica e eleva o consumo específico de combustível (m³/t de vapor) enquanto um equipamento superdimensionado gera ciclagem excessiva aumentando o MTTR e acelerando o desgaste do refratário e dos eletrodos de ignição.

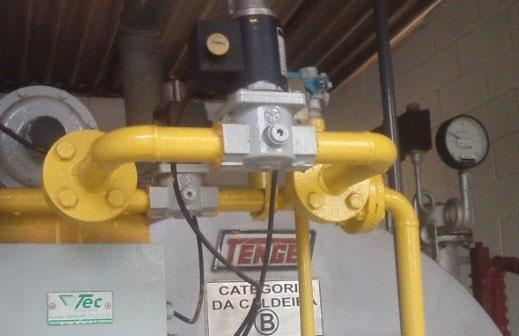

Do ponto de vista normativo a NR-13 exige que caldeiras a vapor com pressão de operação acima de 60 kPa possuam sistema de controle de combustão com intertravamento de segurança (shut-off valve dupla detector de chama UV/IR e pressostato de gás). A NBR 16035 e as normas ABNT relacionadas ao projeto de vasos de pressão complementam os requisitos de segurança operacional. A conformidade com ASME I (caldeiras de potência) ou ASME VIII é exigida em projetos de exportação ou por clientes multinacionais.

O programa de manutenção preventiva deve incluir limpeza e calibração dos eletrodos de ignição e detecção verificação da estanqueidade das válvulas de bloqueio de gás (ensaio com detector de fugas por LP) inspeção visual do refratário interno do maçarico e análise dos gases de combustão (O2 residual CO e índice de fuligem). A eficiência de combustão é proporcional ao excesso de ar controlado: valores entre 5% e 15% de excesso de ar são ideais para gás natural resultando em temperaturas de chama entre 1.700°C e 1.900°C.

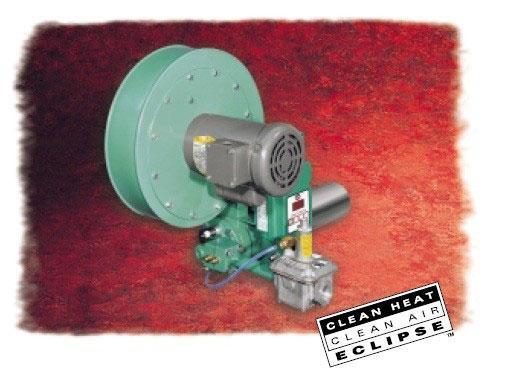

Para plantas com demanda variável de vapor recomenda-se queimadores com modulação eletrônica de chama (servo-motor no registro de ar e válvula modulante de gás) garantindo ajuste proporcional entre ar e combustível em toda a faixa de carga. Esse recurso reduz o consumo de gás em até 18% comparado a queimadores on-off em aplicações com perfil de carga variável conforme análise de PCI do combustível e curva de eficiência do sistema Rankine.

A BM Caldeiraria fornece instala e comissiona queimadores para caldeira a gás de fabricantes homologados com laudo de eficiência de combustão e documentação técnica completa para atendimento à NR-13 e laudos do PGR.
