Mini Caldeira Geradora De Vapor

Mini Caldeira Geradora de Vapor: Solução Compacta para Processos Industriais

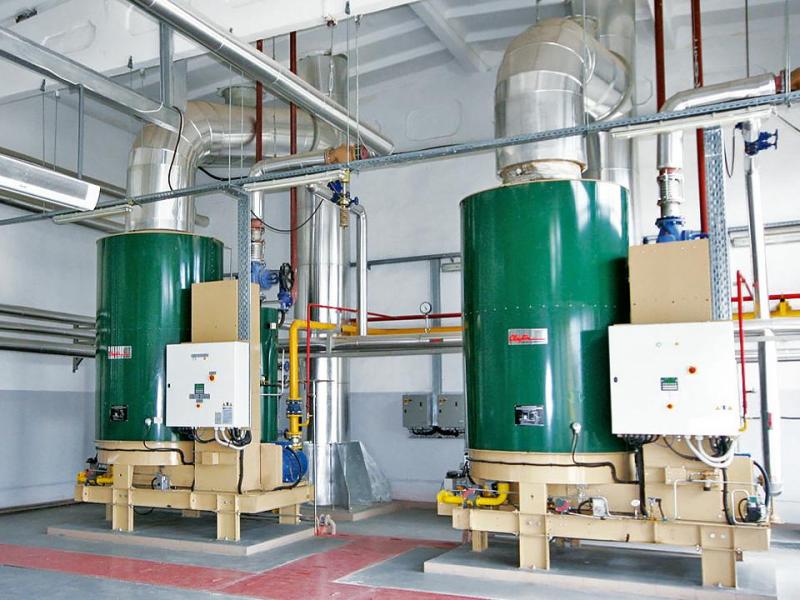

A mini caldeira geradora de vapor representa a evolução tecnológica em geração de energia térmica para plantas industriais de pequeno e médio porte. Com pressão de operação entre 1 e 15 kgf/cm² e vazão de vapor de 50 a 2.000 kg/h esses equipamentos atendem setores como alimentos farmacêutico lavanderias industriais curtumes e processos químicos onde a compacidade é requisito operacional crítico.

A eficiência térmica de uma mini caldeira bem dimensionada supera 88% calculada pela relação entre o calor absorvido pelo fluido e o PCI do combustível utilizado — seja GLP gás natural óleo BPF ou biomassa. O ciclo Rankine aplicado a esses sistemas exige controle preciso da pressão de saturação e da qualidade do vapor com título acima de 0,98 para garantir transferência de calor eficaz nos trocadores e serpentinas de processo.

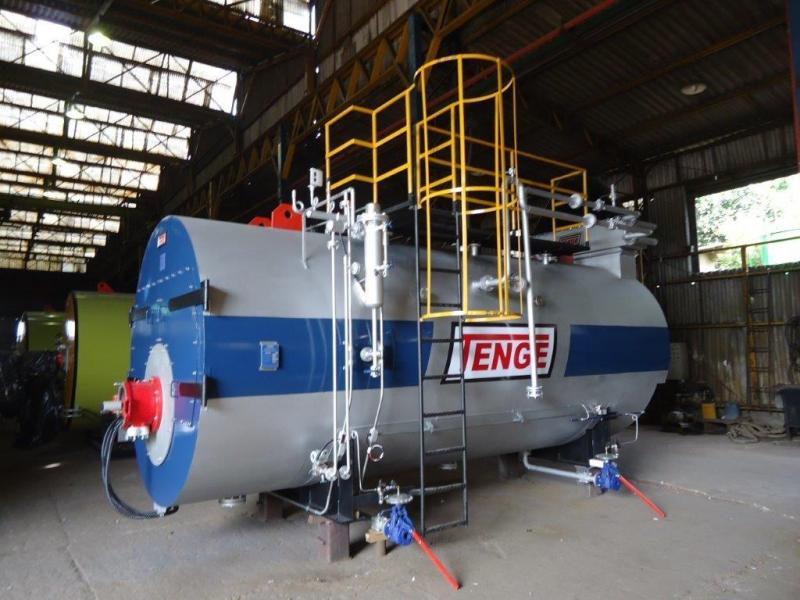

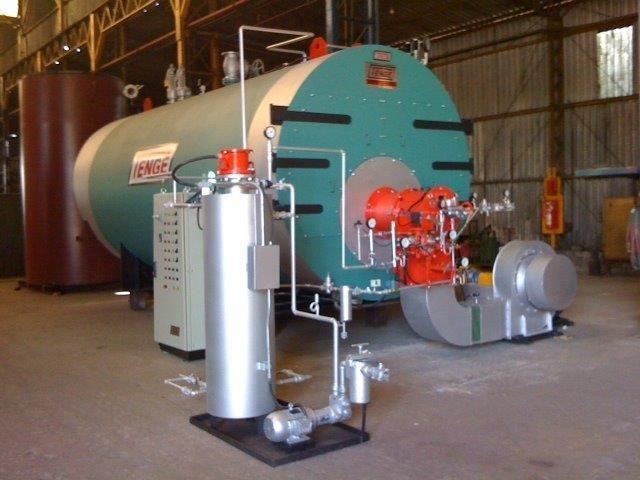

Do ponto de vista construtivo os modelos flamotubulares são os mais comuns nessa faixa de capacidade. O feixe tubular imerso nos gases de combustão maximiza a área de troca térmica por metro quadrado de footprint. O tubulão de vapor opera com nível de água controlado por sistema de boia ou eletrodos de condutividade com alarmes de nível baixo e bloqueio automático de chama. O revestimento interno em refratário cerâmico e o isolamento térmico externo em lã de rocha com espessura mínima de 50 mm reduzem perdas por radiação abaixo de 1,5%.

A conformidade com a NR-13 é mandatória para qualquer caldeira com pressão de operação acima de 0,5 kgf/cm². Isso implica prontuário da caldeira atualizado válvulas de segurança taradas e lacradas conforme ASME I plaqueta de identificação com PMTA inspeções periódicas pelo Engenheiro de Segurança habilitado e ensaios hidrostáticos a 1,5x a pressão máxima. A NBR 16035 complementa os requisitos de projeto para vasos de pressão de pequeno porte.

O tratamento de água é variável crítica: dureza acima de 5 ppm favorece incrustações calcárias no feixe tubular elevando a resistência térmica e podendo causar sobreaquecimento localizado com risco de fissuramento. Condutividade da água de caldeira deve ser mantida abaixo de 3.500 µS/cm com purgas de fundo periódicas. O controle de pH entre 10,5 e 11,5 protege contra corrosão por CO₂ e O₂ dissolvidos.

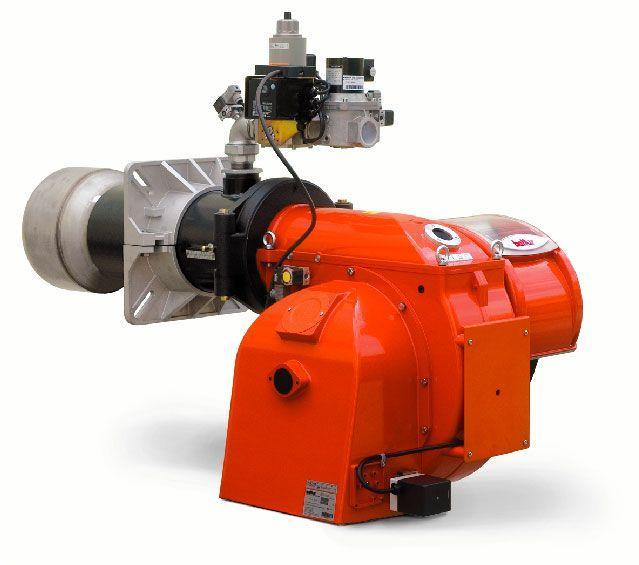

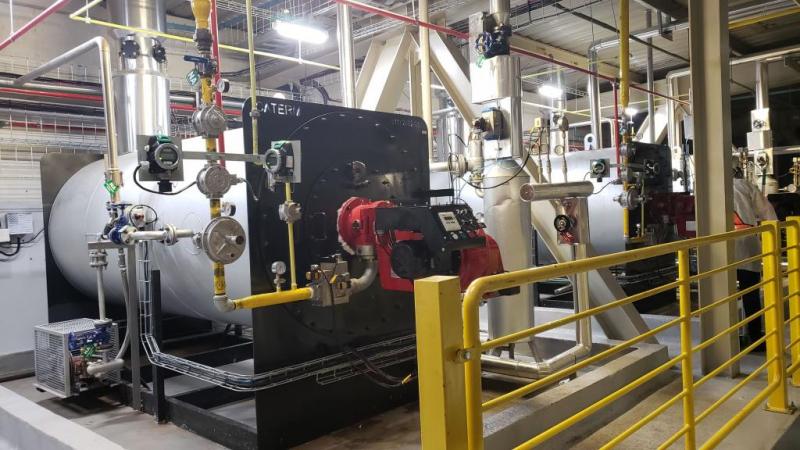

Na seleção do queimador modelos monobloco com modulação de chama garantem relação ar/combustível estável reduzindo emissões de CO e NOx. Para instalações com restrições de espaço queimadores duobloco permitem posicionamento remoto da central de ar. O rendimento de combustão deve ser aferido com analisador de gases a cada 500 horas de operação.

A inspeção por END — Líquido Penetrante (LP) e Ultrassom (US) — nos cordões de solda do espelho e costado é obrigatória na fabricação conforme ASME VIII Div. 1. A dureza Brinell das chapas após soldagem não deve ultrapassar 200 HB para aços carbono SA-516 Gr. 70 garantindo tenacidade na zona termicamente afetada e MTBF elevado em operação contínua.
