Inspeção De Caldeira A Lenha Industrial

Inspeção de Caldeira a Lenha Industrial: Conformidade NR-13 e Eficiência Operacional

A inspeção de caldeira a lenha industrial é um requisito regulatório obrigatório pela NR-13 e um fator crítico para garantir a continuidade operacional de plantas que utilizam biomassa como fonte de energia térmica. Caldeiras a lenha operam tipicamente entre 8 e 18 kgf/cm² com temperaturas de saturação de 170°C a 210°C, demandando ciclos rigorosos de inspeção para manter o feixe tubular íntegro e a estanqueidade do sistema Rankine.

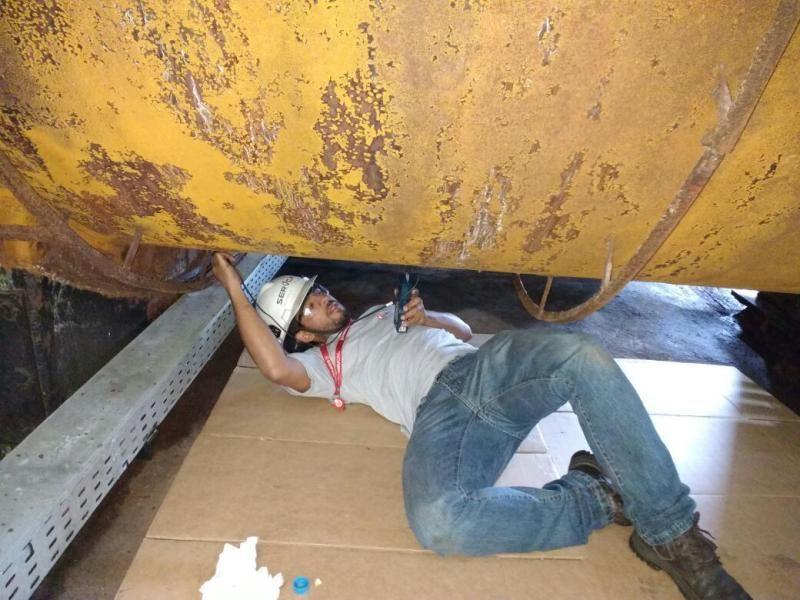

O processo de inspeção segue os requisitos da NR-13 e das normas ASME Section I para caldeiras de vapor. A periodicidade mínima é de 12 meses para inspeção interna e 24 meses para inspeção externa, podendo ser ajustada conforme o histórico operacional e laudo do Profissional Habilitado (PH). A inobservância dessas periodicidades implica interdição imediata do equipamento pela fiscalização do trabalho.

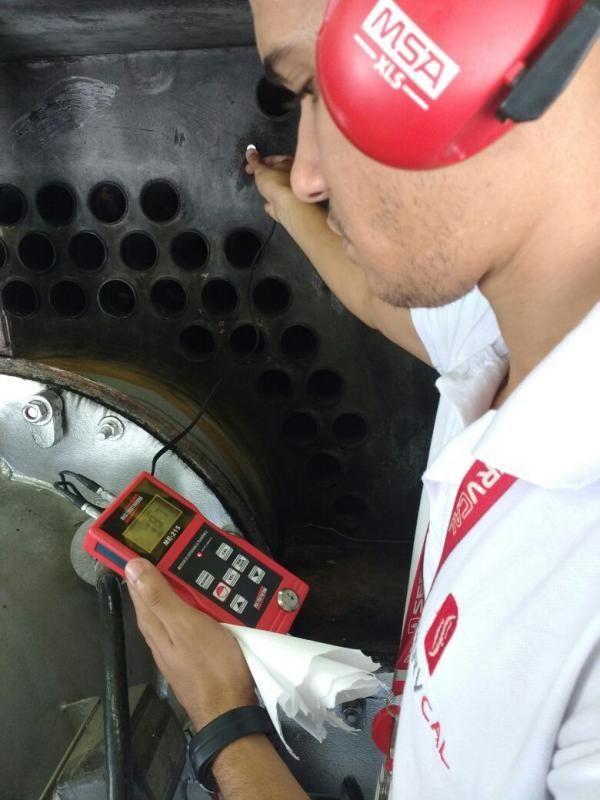

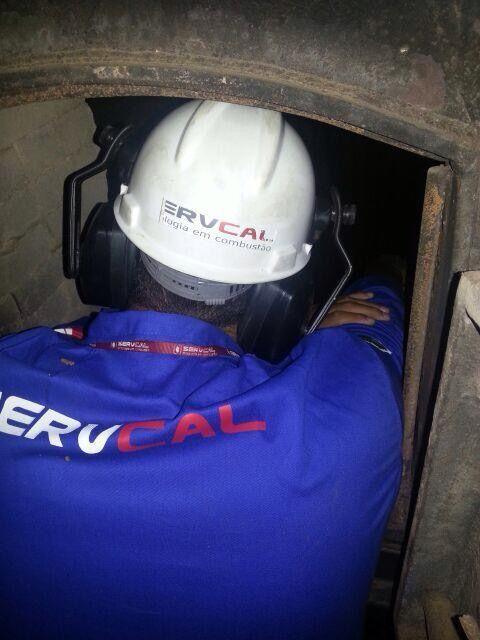

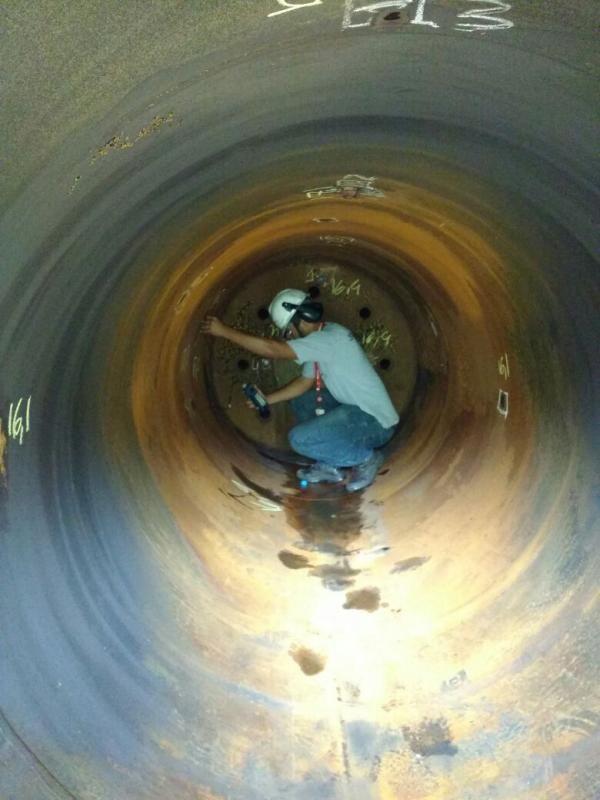

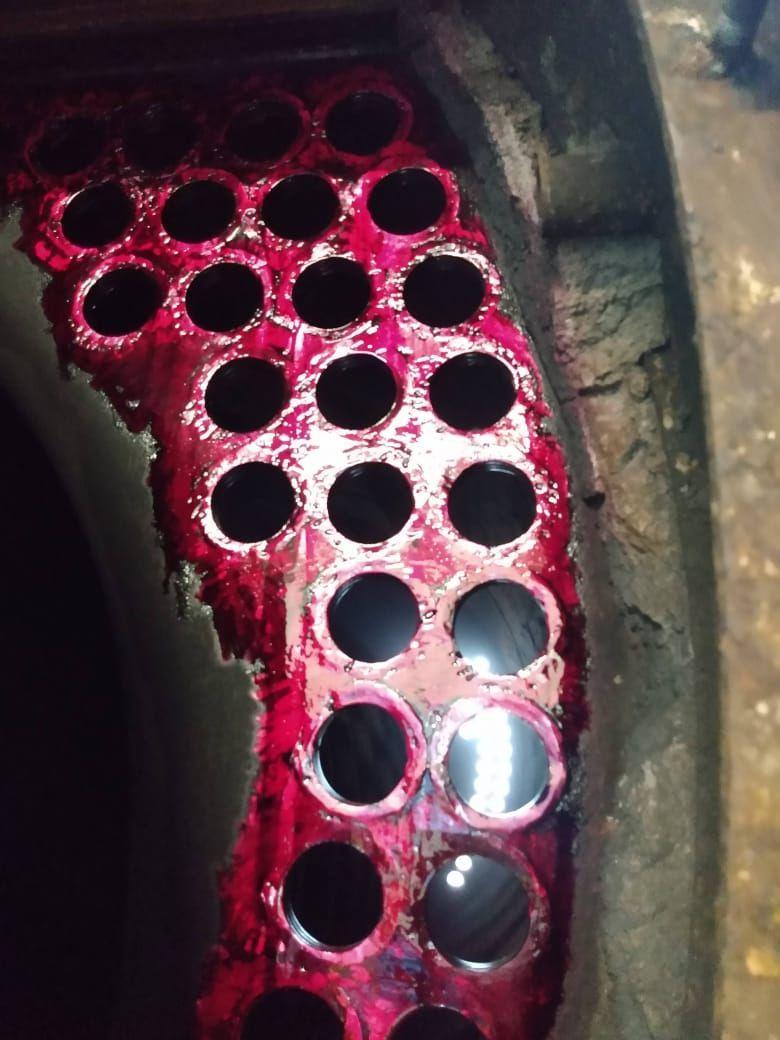

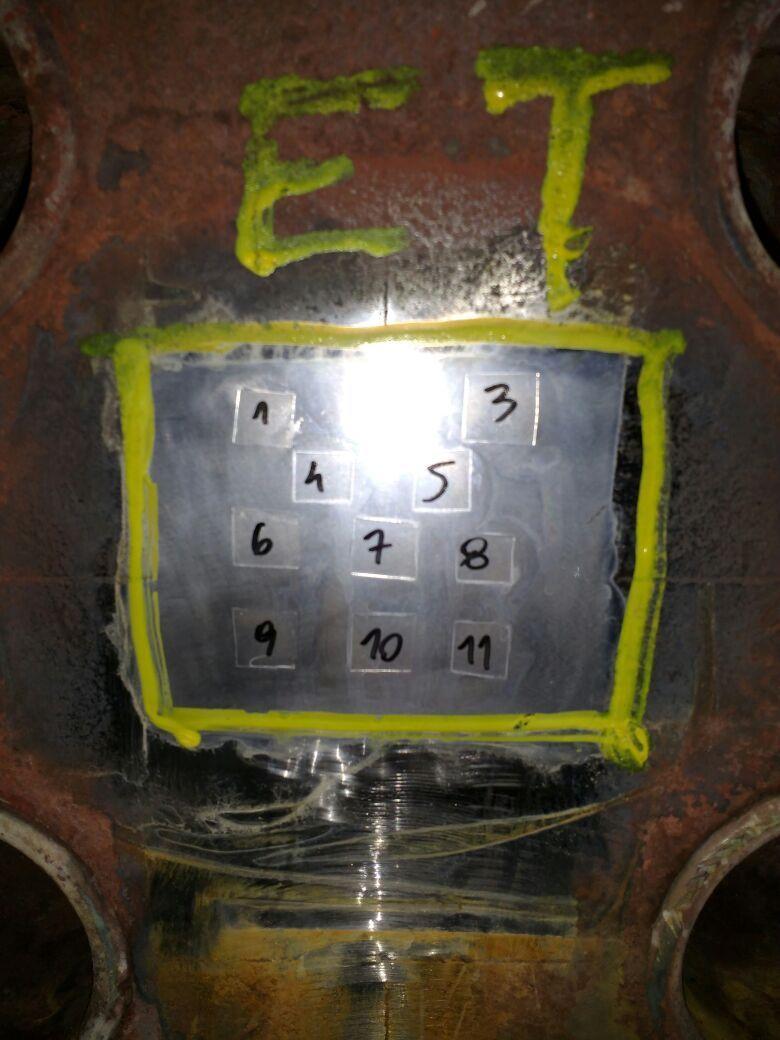

Durante a inspeção interna de uma caldeira a lenha, os engenheiros avaliam a integridade do tubulão superior e inferior, o espelho frontal e traseiro, o feixe tubular e a câmara de fumaça. Técnicas de END são aplicadas sistematicamente: Líquido Penetrante (LP) para detecção de trincas superficiais em soldas, Partícula Magnética (PM) em componentes ferromagnéticos, Ultrassom (US) para medição de espessura remanescente de chapas e tubos e Radiografia Industrial (RX) em juntas soldadas de alta criticidade.

A combustão de lenha gera depósitos de incrustações e fuligem que impactam diretamente o coeficiente global de transferência de calor. Uma camada de 1 mm de incrustação pode reduzir a eficiência térmica em até 8%, aumentando o consumo de combustível e o tempo de aquecimento. O monitoramento via análise de água (pH entre 8.5 e 9.5 com alcalinidade e dureza controladas) é essencial para prevenir corrosão interna e formação de carepa no feixe tubular.

O ensaio hidrostático é realizado com pressão equivalente a 1.5 vezes a Pressão Máxima de Trabalho Permitida (PMTP), conforme exigência da NR-13 e NBR 16035. Para caldeiras com PMTP de 12 kgf/cm², o ensaio é conduzido a 18 kgf/cm² por no mínimo 30 minutos com monitoramento contínuo. O laudo de inspeção deve ser arquivado no Prontuário da Caldeira junto ao Registro de Segurança.

O impacto no OEE é significativo: caldeiras inspecionadas dentro da periodicidade NR-13 apresentam MTBF até 3 vezes superior em comparação com equipamentos sem manutenção preditiva estruturada. A detecção precoce de falhas via US permite programar substituições de tubos em paradas planejadas, reduzindo o MTTR e evitando paradas não programadas que comprometem a produção de vapor em t/h. A dureza Brinell das chapas é registrada como parâmetro de referência para o controle de vida útil do equipamento.

Critérios B2B para seleção do serviço de inspeção incluem: Anotação de Responsabilidade Técnica (ART) do engenheiro PH junto ao CREA, capacidade de emissão de laudo com recomendações de adequação sob ISO 9001 e ISO 14001, experiência comprovada em caldeiras flamotubulares e aquatubulares a biomassa e rastreabilidade dos ensaios END com certificação dos inspetores conforme ABENDE/ASNT. A conformidade com mandrilhamento de tubos após substituição e o reaperto de flanges com torque calibrado são requisitos mínimos de qualidade na entrega do serviço.
