Inspeção De Integridade Em Caldeiras Rj
O mercado de Inspeção De Integridade Em Caldeiras Rj é amplo e conta com produtos e serviços que podem ser úteis em diversas aplicações. No BMA Caldeiraria, portal especializado na geração de negócios para o mercado B2B.
Descrição
Inspeção de Integridade em Caldeiras RJ: Conformidade NR-13 e Segurança Operacional
A inspeção de integridade em caldeiras RJ é um processo técnico-normativo obrigatório para todas as unidades que operam equipamentos sob pressão no estado do Rio de Janeiro. Regulamentada pela NR-13 do Ministério do Trabalho e pela NBR 16035, a inspeção garante a estanqueidade dos sistemas, identifica degradações estruturais precoces e assegura conformidade com os requisitos ASME I e ASME VIII.
No contexto industrial fluminense — com forte presença de refinarias, indústrias alimentícias, têxteis e de celulose — caldeiras flamotubulares e aquatubulares operam em faixas de pressão de 6 a 25 kgf/cm² e temperatura de 150°C a 350°C. A inspeção periódica é determinante para manter o OEE acima de 85% e reduzir o MTTR de falhas catastróficas em até 70%.

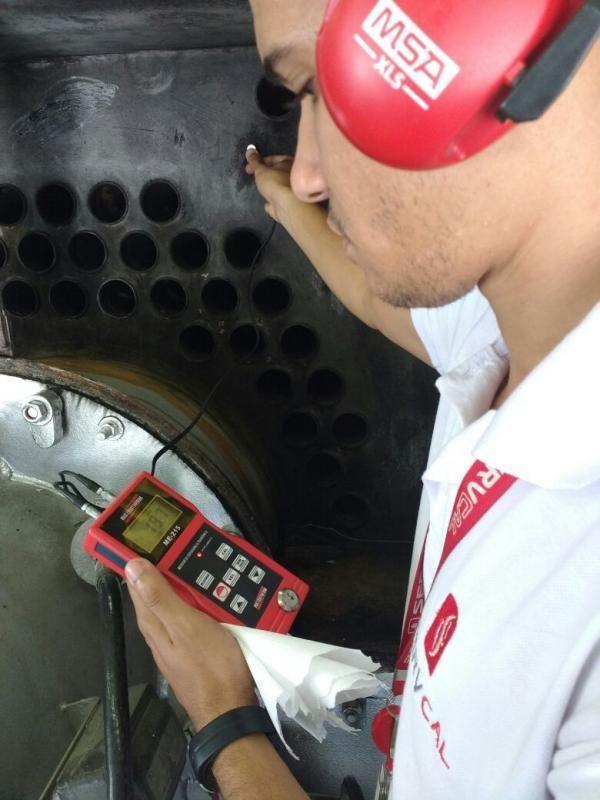

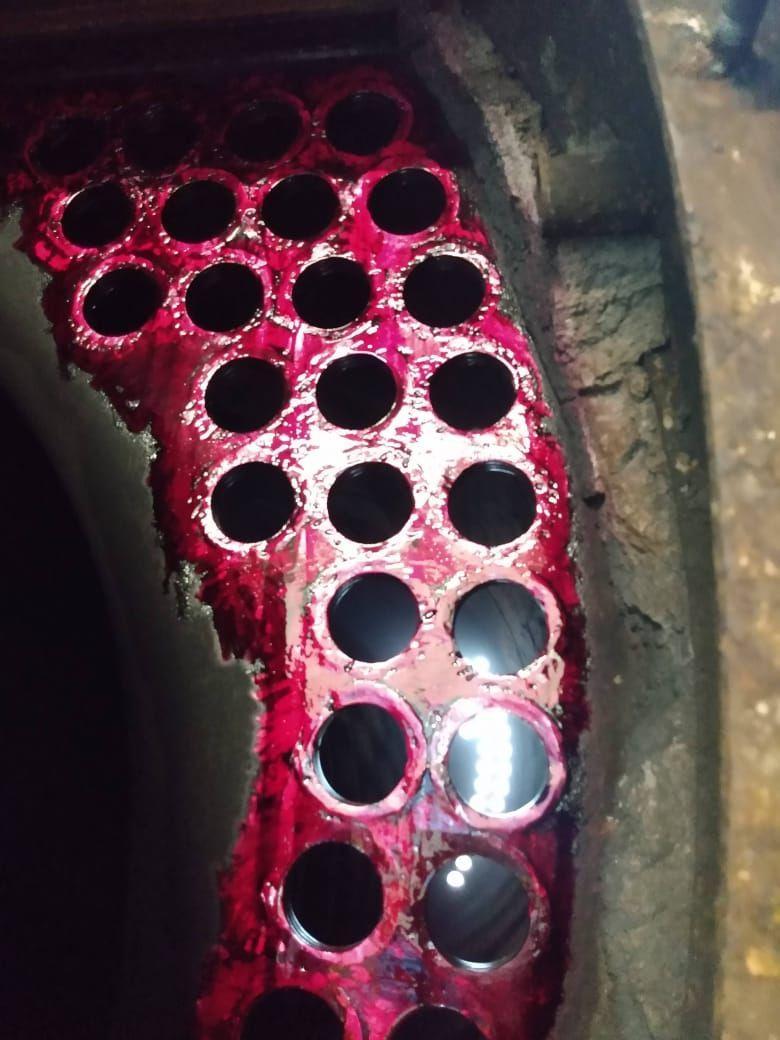

O processo de inspeção de integridade segue um protocolo estruturado que inclui: análise documental do prontuário da caldeira conforme NR-13 item 13.4, verificação da válvula de segurança e dos manômetros calibrados e execução de Ensaios Não Destrutivos (END). Os métodos END aplicados são: Líquido Penetrante (LP) para trincas superficiais em espelhos e cabeçotes, Partículas Magnéticas (PM) em componentes ferromagnéticos, Ultrassom (US) para medição de espessura de casco e feixe tubular e Radiografia Industrial (RX) em juntas soldadas críticas.
A inspeção abrange ainda a avaliação do refratário interno e do isolamento térmico externo. Deteriorações nesses componentes elevam perdas caloríficas em até 15% do PCI do combustível, impactando diretamente a eficiência térmica da caldeira. Tubos do feixe tubular com dureza Brinell (HB) abaixo do especificado em projeto indicam amolecimento por superaquecimento e exigem substituição imediata para evitar falhas catastróficas.
O ensaio hidrostático é realizado a 1,5 vezes a Pressão Máxima de Trabalho Admissível (PMTA) e constitui o teste definitivo de estanqueidade após reparos. Em conjunto com o mandrilhamento preventivo de tubos e a verificação do queimador monobloco ou duobloco, a inspeção completa eleva o MTBF do equipamento em até 40%, reduzindo paradas não programadas e ampliando a vida útil operacional da caldeira.
Empresas com caldeiras no Rio de Janeiro devem manter o Livro de Registro atualizado e apresentar laudos assinados por Profissional Habilitado (PH) conforme exigência da NR-13. O não cumprimento sujeita o estabelecimento a autuações da fiscalização trabalhista e interdição imediata do equipamento. A periodicidade de inspeção interna é de 12 meses para caldeiras Categoria A e 24 meses para caldeiras Categoria B com histórico documentado.
A BM Caldeiraria executa inspeções de integridade com emissão de laudo técnico com ART registrada no CREA-RJ, cobrindo caldeiras flamotubulares verticais e horizontais com capacidade de até 30 t/h de vapor e pressão de operação de até 25 kgf/cm². O serviço é executado conforme ISO 9001 com rastreabilidade total de todos os ensaios realizados em campo.
| Parâmetro | Especificação Técnica |
| Normas Aplicáveis | NR-13 / NBR 16035 / ASME I / ASME VIII |
| Pressão de Operação | até 25 kgf/cm² |
| Temperatura de Operação | até 350°C |
| Capacidade Inspecionada | até 30 t/h de vapor |
| Métodos END | LP / PM / US / RX |
| Ensaio Hidrostático | 1,5x PMTA conforme NR-13 |
| Materiais Avaliados | Aço carbono / Aço inoxidável / Liga de níquel |
