Inspeção e Manutenção de Caldeiras: Conformidade NR-13 e Máxima Disponibilidade Operacional

A inspeção e manutenção de caldeiras é um processo técnico crítico que assegura a integridade estrutural dos vasos de pressão industriais e garante conformidade com a NR-13 e as normas ASME I e VIII. Caldeiras operando fora dos parâmetros especificados representam risco de ruptura catastrófica e falha de estanqueidade com consequências severas à segurança do processo e aos indicadores de OEE da planta.

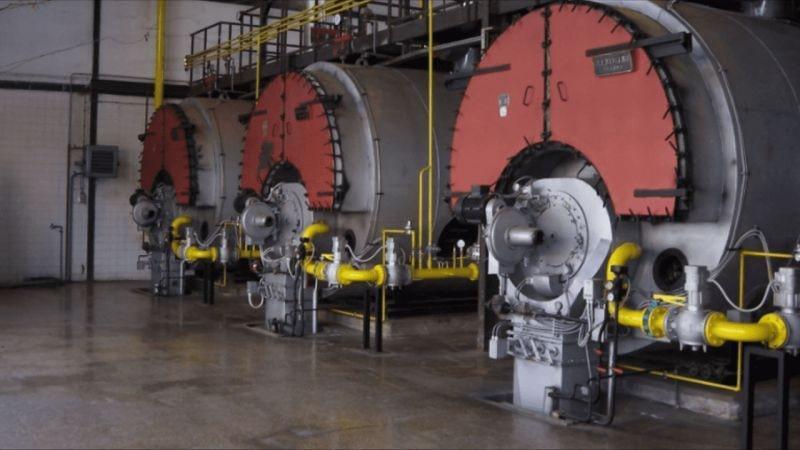

Em instalações de geração de vapor que operam entre 10 e 32 kgf/cm² e temperaturas de 180°C a 350°C com vazão de 2 a 30 t/h, o plano de inspeção periódica é mandatório pela legislação vigente. O MTBF de caldeiras bem mantidas supera 8.760 horas anuais de operação contínua quando o programa de manutenção preditiva e preventiva é executado com rigor técnico. O MTTR reduz para menos de 4 horas em intervenções programadas frente a paradas não planejadas que ultrapassam 48 horas.

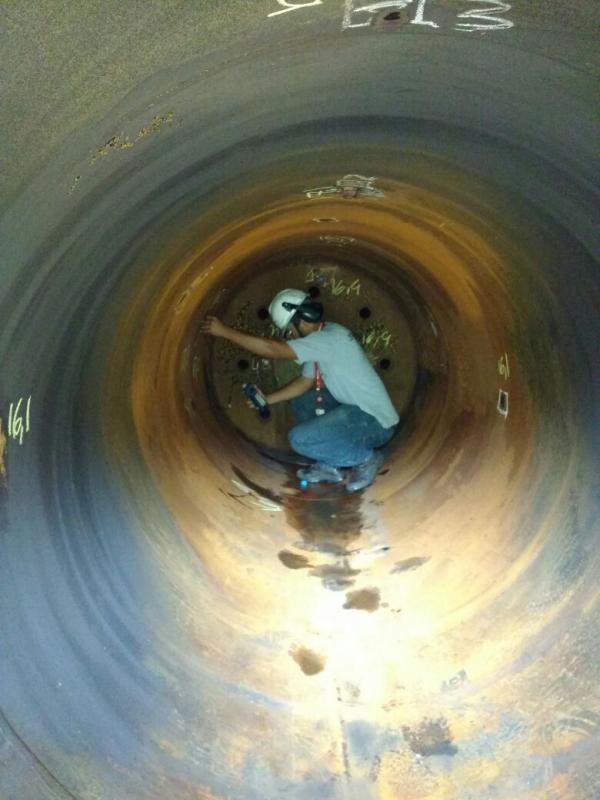

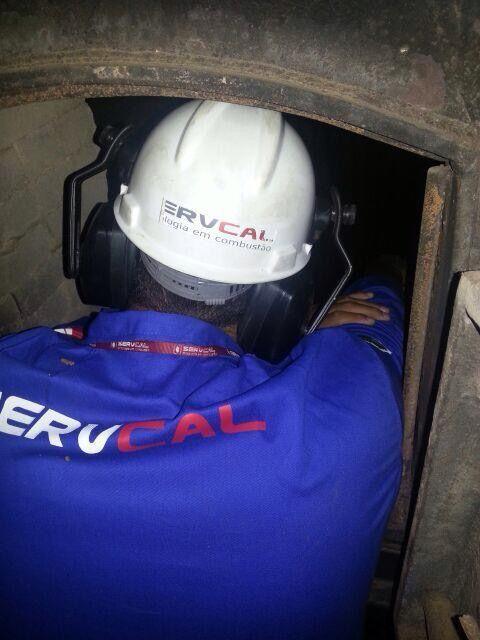

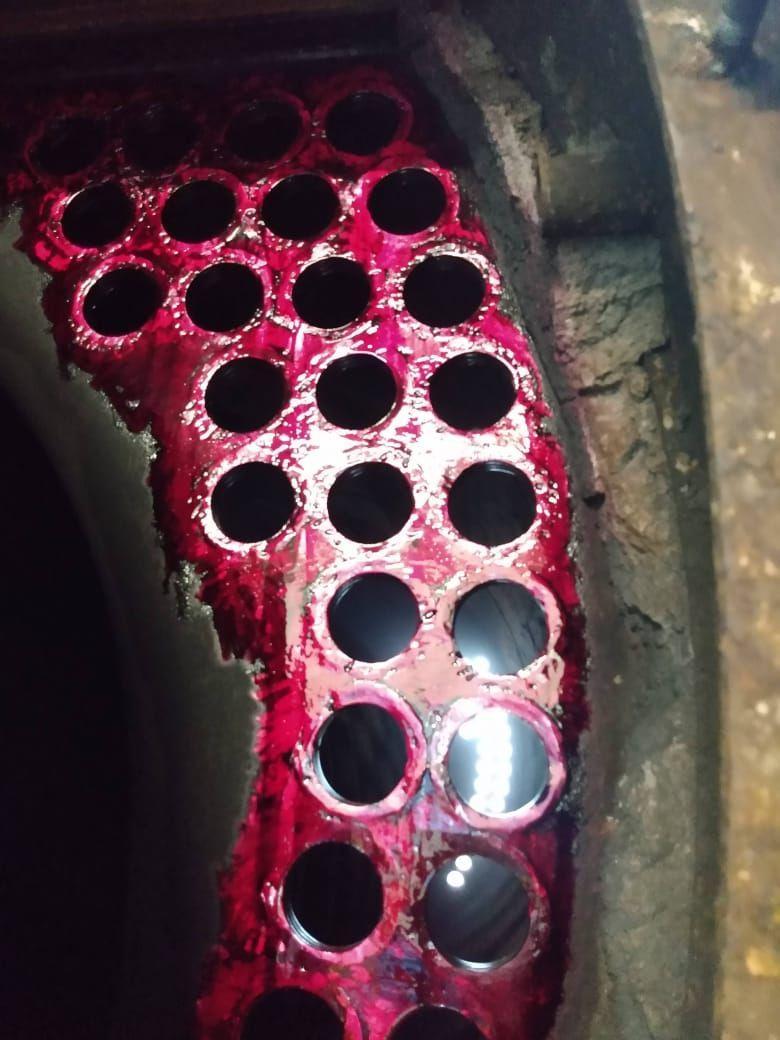

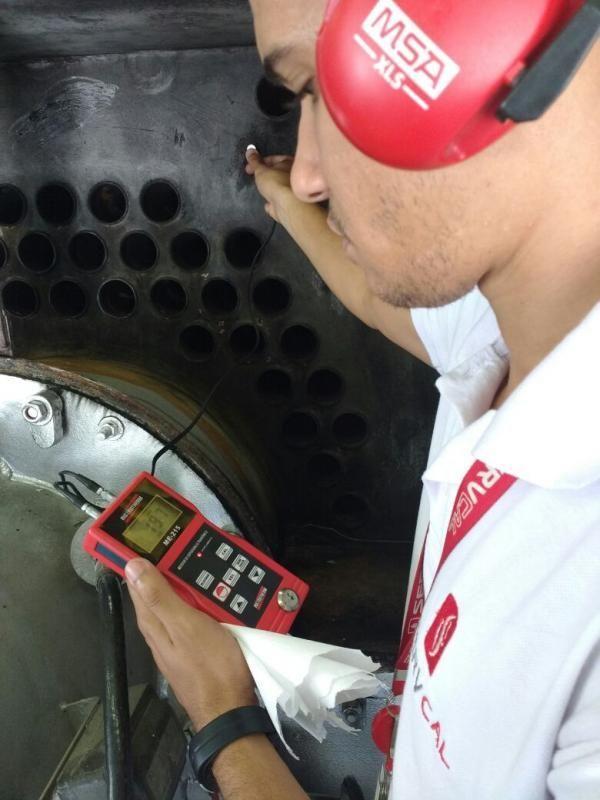

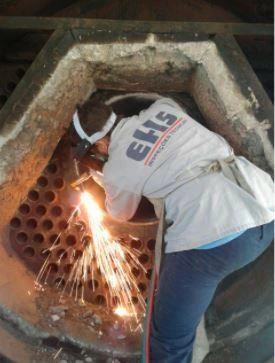

A inspeção interna do feixe tubular inclui ensaios não destrutivos (END) completos: Líquido Penetrante (LP) para detecção de trincas superficiais no espelho e nos tubos de fumaça, Partículas Magnéticas (PM) nos componentes ferromagnéticos do tubulão e câmara de combustão, Ultrassom (US) para medição de espessura de parede com tolerância definida pela NBR 16035 e ASME I, e Radiografia Industrial (RX) em juntas soldadas críticas de alta pressão.

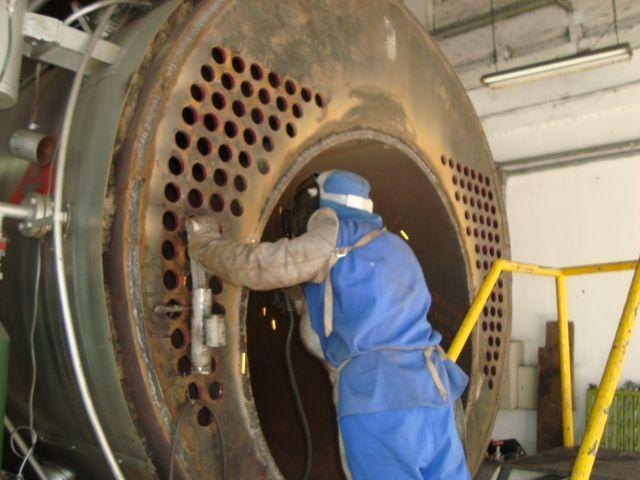

O mandrilhamento de tubos no espelho deve atingir expansão radial de 2% a 4% com torque controlado para garantir estanqueidade sem microtrincas na zona de contato. Tubos com desgaste superior a 20% da espessura nominal de projeto exigem substituição imediata para preservar o índice de segurança estrutural conforme AQL definido em projeto.

A avaliação do refratário e do isolamento térmico impacta diretamente a eficiência da caldeira. Perdas por condução em câmaras sem isolamento adequado reduzem o rendimento em até 12% e aumentam o consumo de combustível (PCI em kcal/kg ou MJ/Nm³) sem ganho proporcional na produção de vapor. O economizador e o pré-aquecedor de ar devem ser inspecionados quanto a corrosão ácida por condensado nos ciclos de partida a frio.

O queimador monobloco ou duobloco deve passar por aferição de combustão com analisador de gases para ajuste da relação ar/combustível e eliminação de CO residual acima de 100 ppm. O ensaio hidrostático a 1,5x a pressão de operação é exigido após qualquer reparação de solda em componentes pressurizados conforme NR-13 item 13.4.2.

A dureza Brinell (HB) dos cordões de solda reparados deve ser verificada para assegurar que o material não sofreu fragilização por hidrogênio. Valores acima de 350 HB indicam necessidade de Tratamento Térmico Pós-Solda (TTPS) conforme ASME VIII Div. 1. O laudo de inspeção emitido por PH habilitado é documento obrigatório no prontuário da caldeira para fins de ISO 9001 e auditorias regulatórias.
