Inspeção De Segurança Em Caldeiras E Vasos De Pressão

Inspeção de Segurança em Caldeiras e Vasos de Pressão: Conformidade NR-13 e Integridade Operacional

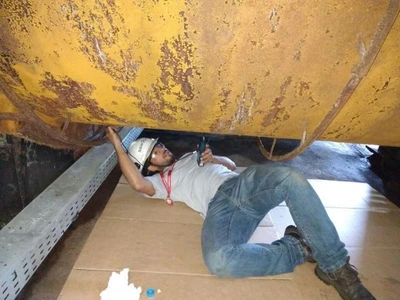

A inspeção de segurança em caldeiras e vasos de pressão é uma obrigação legal prevista pela NR-13 do Ministério do Trabalho e Emprego e requisito técnico fundamental para garantir a integridade de equipamentos que operam sob pressão acima de 0,5 kgf/cm² e temperatura superior a 60°C. A não conformidade expõe a planta industrial a autuações com multas progressivas e ao risco de interdição imediata da operação.

O processo de inspeção segue as diretrizes da NBR 16035 e do código ASME VIII Divisão 1 para vasos de pressão e ASME I para caldeiras flamotubulares e aquatubulares. A frequência de inspeção é determinada pela categoria do equipamento (A a E) conforme Anexo II da NR-13 e pelo histórico operacional registrado no Livro de Registro da Caldeira (LRC). Equipamentos de categoria A operam com pressão acima de 1960 kPa (20 kgf/cm²) e demandam inspeções a cada 12 meses ou intervalo menor definido pelo Profissional Habilitado (PH) com registro no CREA.

Os Ensaios Não Destrutivos (END) aplicados incluem Líquido Penetrante (LP) para detecção de descontinuidades superficiais em soldas e espelhos de feixe tubular, Partículas Magnéticas (PM) em componentes ferromagnéticos como tubulões e chapas do corpo cilíndrico, Ultrassom (US) para medição de espessura remanescente e detecção de corrosão interna, e Radiografia Industrial (RX) para avaliação volumétrica de juntas soldadas de alta criticidade. A combinação desses métodos garante AQL efetivo e reduz o MTTR em caso de falha emergencial.

A inspeção interna da caldeira cobre a câmara de combustão refratária verificando a integridade do material refratário e do isolamento térmico lateral além da condição do queimador monobloco ou duobloco. O feixe tubular é inspecionado com sonda boroscópica e ensaio de estanqueidade por pressurização hidrostática até 1,5 vezes a Pressão Máxima de Trabalho Admissível (PMTA) conforme cálculo ASME. O superaquecedor e o economizador recebem inspeção visual e END por US para verificação de espessura mínima calculada pelo critério de corrosão uniforme.

A eficiência térmica da caldeira está diretamente correlacionada à condição dos tubos do feixe. Incrustação de 1 mm de espessura de depósito mineral pode reduzir a transferência de calor em até 10% elevando o consumo de combustível e reduzindo a vazão de vapor (t/h) abaixo do projeto. O programa de inspeção periódica integrado ao plano de manutenção preventiva eleva o OEE da planta e melhora o MTBF dos equipamentos rotativos que dependem do vapor de processo.

Empresas que operam caldeiras com pressão acima de 10 bar e temperatura de saturação superior a 180°C devem manter o Prontuário do Equipamento atualizado incluindo relatório de inspeção assinado pelo PH contemplando os resultados de todos os END realizados e o laudo de ensaio hidrostático com pressão de prova aplicada registrada em kgf/cm². A dureza Brinell dos componentes estruturais deve ser verificada quando houver suspeita de fragilização por hidrogênio ou exposição térmica acima do limite de projeto.
