Usinagem CNC 3 Eixos: Precisão Dimensional para a Indústria

A usinagem CNC 3 eixos representa o padrão técnico fundamental para fabricação de componentes mecânicos com alta repetibilidade dimensional. Operando nos eixos X, Y e Z de forma simultânea, os centros de usinagem CNC 3 eixos entregam rugosidade superficial Ra entre 0,8 µm e 3,2 µm em operações de acabamento, atendendo às tolerâncias dimensionais ISO IT6 a IT9 exigidas por equipamentos de processo industrial.

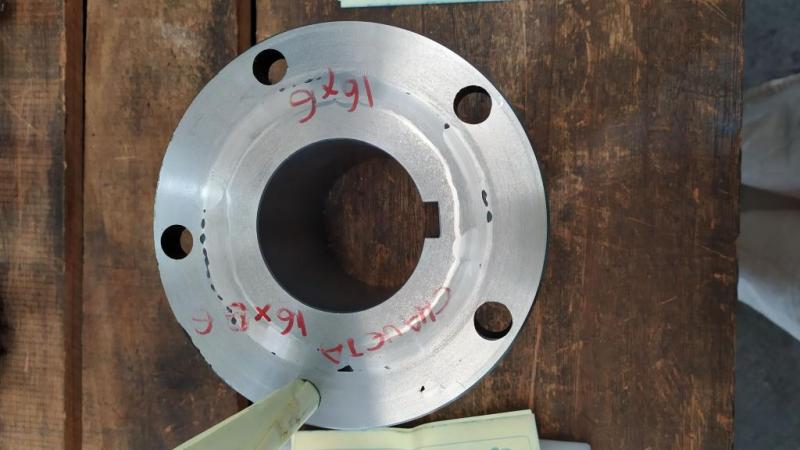

Em caldeiraria e montagem industrial, a usinagem CNC 3 eixos é aplicada na fabricação de flanges, tampões, espelhos de caldeiras, cubos de bombas, buchas de mancal, corpos de válvulas e peças estruturais para vasos de pressão. A capacidade de interpolação simultânea nos três eixos permite produção de geometrias complexas com MTTR reduzido frente a processos convencionais, impactando diretamente o OEE da linha de manutenção.

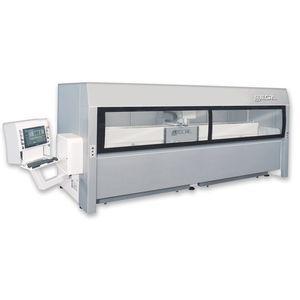

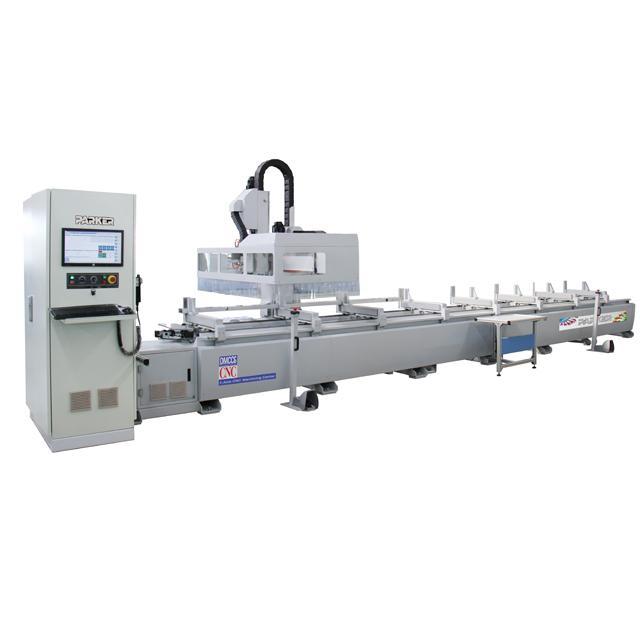

As máquinas CNC 3 eixos modernas operam com spindles de 6.000 a 24.000 RPM, avanços de até 30.000 mm/min e trocadores automáticos de ferramentas com capacidade de 20 a 60 posições. O controle dimensional por apalpador de toque integrado à mesa permite inspeção in-process, reduzindo rejeição por desvio geométrico e garantindo AQL compatível com requisitos de projetos ASME VIII Div.1 e NBR 16035.

A conformidade normativa é critério mandatório na seleção de fornecedores de usinagem CNC 3 eixos para o setor industrial. Peças destinadas a vasos de pressão, tubulações e equipamentos sujeitos à NR-13 requerem rastreabilidade de material (certificado EN 10204 3.1), controle dimensional documentado e ensaios não destrutivos como líquido penetrante (LP) e partícula magnética (PM) conforme aplicável. A dureza Brinell do material usinado deve ser verificada e registrada quando especificado em projeto.

Do ponto de vista de engenharia de processo, a seleção de parâmetros de corte deve considerar o material base: aços carbono ASTM A36 e SA-516 Gr.70 admitem velocidades de corte de 180 a 250 m/min com ferramentas de metal duro revestido TiAlN. Aços inoxidáveis AISI 304 e 316L demandam velocidades reduzidas entre 80 e 130 m/min com farta aplicação de fluido de corte solúvel para controle térmico abaixo de 200°C na zona de corte e prevenção de trabalho a frio. Ligas especiais como Inconel 625 exigem velocidades abaixo de 50 m/min com ferramentas de cerâmica ou CBN para preservar integridade superficial.

Para projetos B2B, os critérios de qualificação de fornecedor em usinagem CNC 3 eixos incluem: capacidade de lote unitário a seriado, prazo de entrega, certificação ISO 9001:2015, equipamentos de metrologia (CMM tridimensional), disponibilidade de CAM para usinagem a partir de arquivos STEP e IGES, e histórico comprovado em peças para caldeiraria e geração de vapor. A rastreabilidade da ordem de produção integrada ao plano de controle é exigência padrão em fornecimentos críticos.
