Caldeiraria Leve e Média: Fabricação Industrial com Precisão e Conformidade Normativa

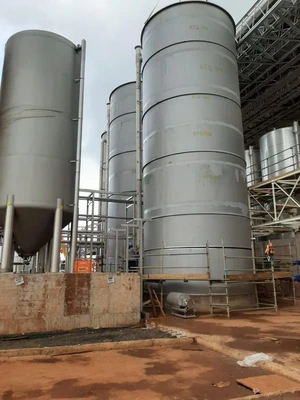

A caldeiraria leve e média abrange a fabricação e montagem de equipamentos com espessura de chapa entre 3 mm e 25 mm e pressão de operação de até 25 kgf/cm², sendo aplicada em vasos de pressão, trocadores de calor, reservatórios, dutos industriais, silos e estruturas metálicas de suporte. Sua correta execução impacta diretamente no OEE da planta e na conformidade com NR-13 e ASME VIII.

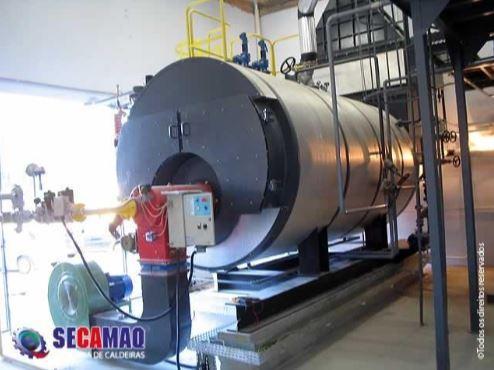

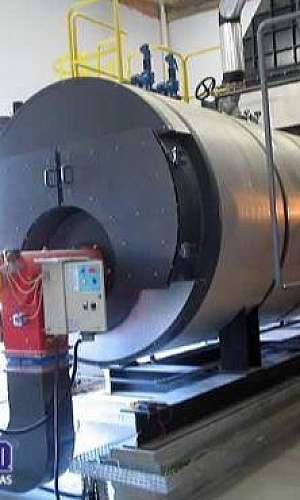

Em processos de geração de vapor e transferência de calor, equipamentos de caldeiraria média operam frequentemente entre 180°C e 450°C, com pressões de 6 a 25 bar. A escolha adequada do material — ASTM A516 Gr. 70, A36 ou aços inoxidáveis AISI 304/316 — determina a resistência mecânica, a dureza Brinell e a vida útil do equipamento sob regimes cíclicos de carga térmica.

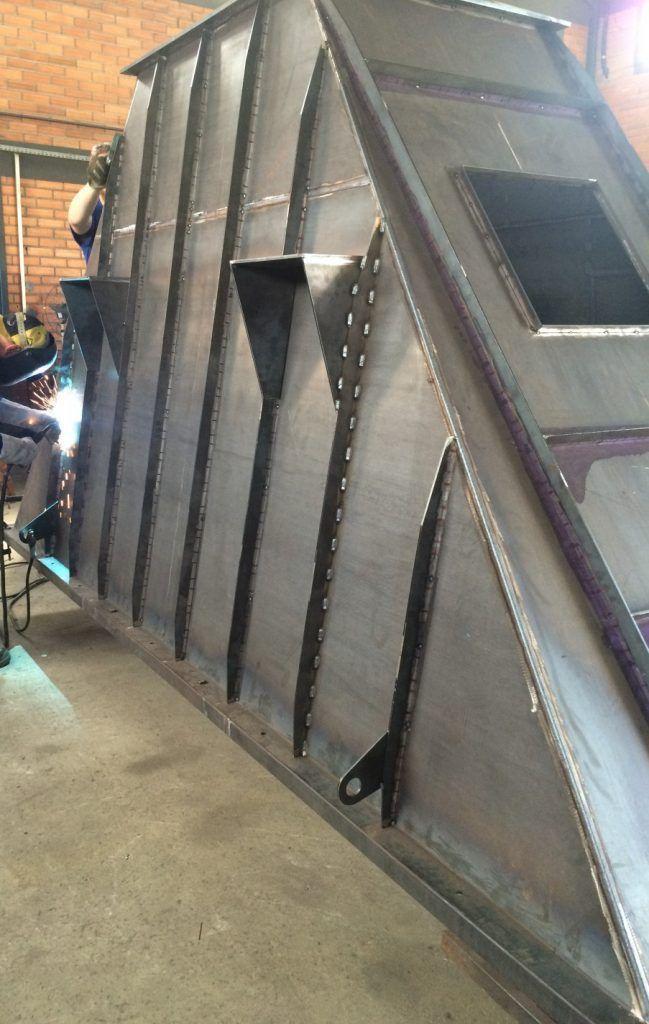

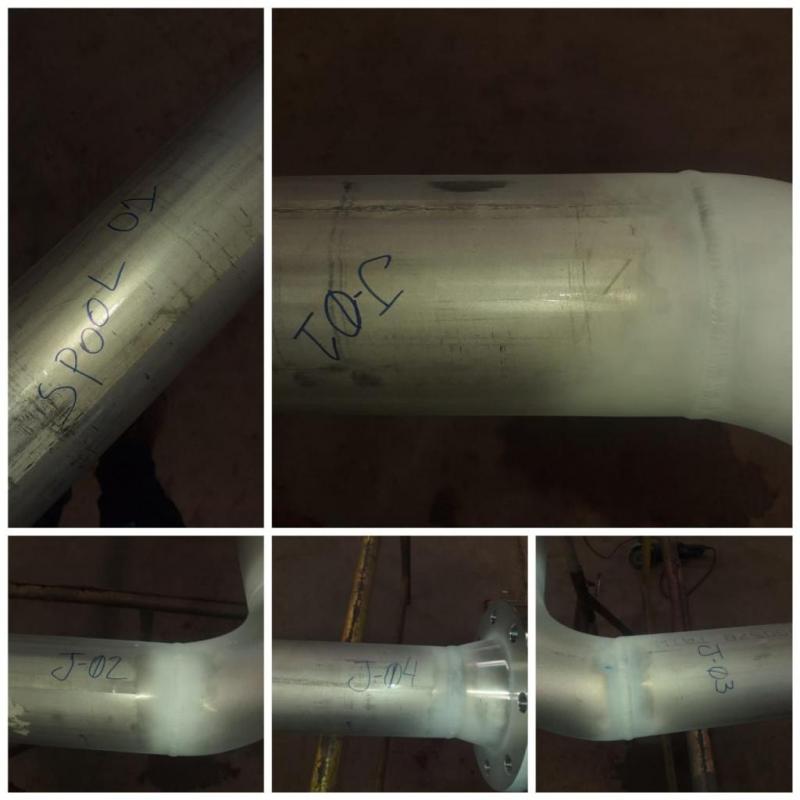

O processo produtivo envolve corte por plasma ou oxicorte CNC, conformação por dobramento e calandragem, soldagem SMAW, MIG/MAG ou TIG com procedimento WPS qualificado, e acabamento superficial com rugosidade Ra conforme especificação do cliente. Para peças com requisitos de estanqueidade, realiza-se o ensaio hidrostático conforme ASME e END por LP (líquido penetrante) ou PM (partícula magnética) para detecção de descontinuidades superficiais.

A conformidade com NR-13 é mandatória para vasos de pressão fabricados ou reformados. Isso implica documentação completa do prontuário técnico, cálculo de espessura mínima por ASME VIII Div. 1, definição de PMTA e PMTE, rastreabilidade de materiais com certificados Mill Test Report e qualificação dos soldadores conforme ASME IX ou AWS D1.1.

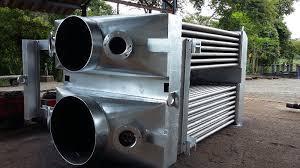

Na fabricação de trocadores de calor de feixe tubular, a caldeiraria média executa a montagem do espelho, a expansão ou soldagem dos tubos por mandrilhamento, e o alinhamento do feixe dentro do casco. A eficiência térmica depende da geometria do passo dos tubos, do baffle spacing e da taxa de transferência expressa em kcal/h·m²·°C. Desvios de fabricação comprometem a estanqueidade entre casco e feixe, gerando by-pass e queda de eficiência acima de 15%.

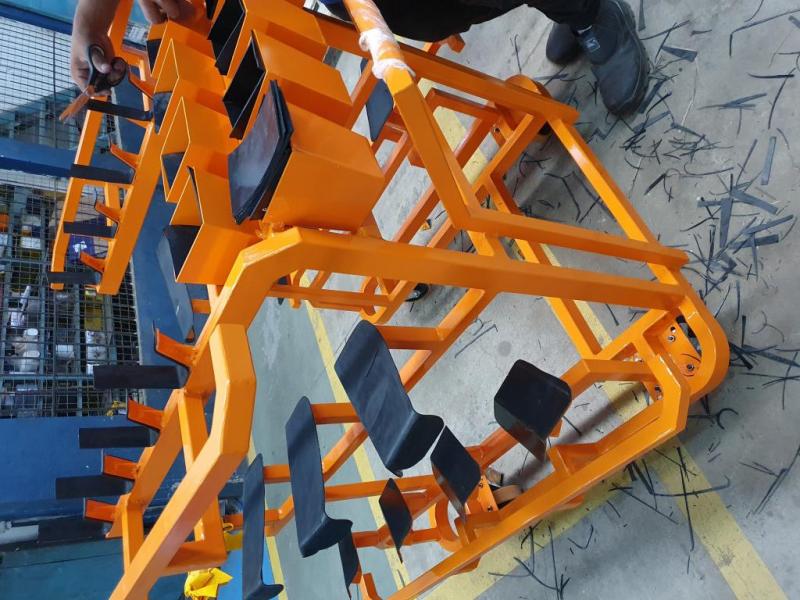

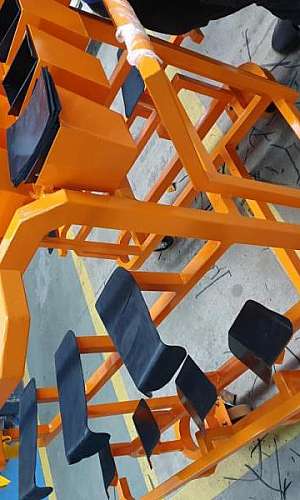

Para montagem industrial, equipamentos de caldeiraria leve — como suportes, galerias e plataformas — exigem inspeção visual e dimensional com AQL definido em projeto. O controle dimensional inclui verificação de esquadro, perpendicularidade e nível por laser ou teodolito, com tolerâncias conforme ISO 13920.

Critérios de seleção B2B incluem: capacidade de fabricação em carbono e inox, WPS qualificados, corpo técnico para emissão de PMTA, rastreabilidade de materiais e histórico de conformidade com NR-13 e ISO 9001. Empresas que integram projeto, fabricação e inspeção reduzem o MTTR em até 40% e o downtime não planejado em até 35% frente a fornecedores fragmentados.
