Inspeção de Integridade em Caldeiras SP: Conformidade NR-13 e Confiabilidade Operacional

A inspeção de integridade em caldeiras SP é o processo técnico regulamentado pela NR-13 que avalia o estado estrutural e operacional de vasos de pressão e caldeiras industriais em operação no estado de São Paulo. Empresas com caldeiras acima de 1 kgf/cm² de pressão manométrica são obrigadas a realizar inspeções periódicas conforme categorias de risco definidas pela norma.

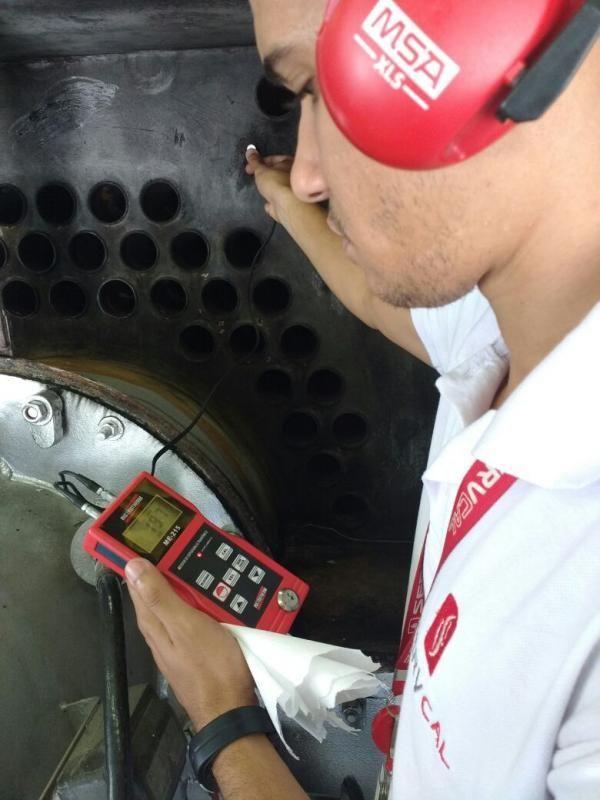

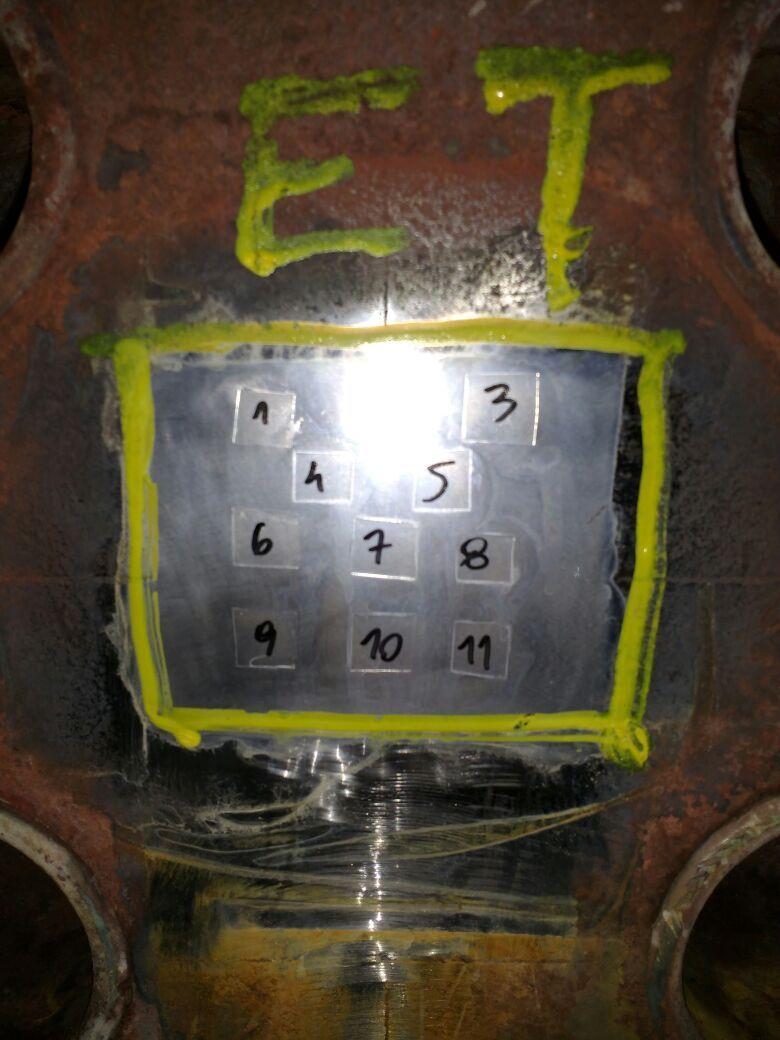

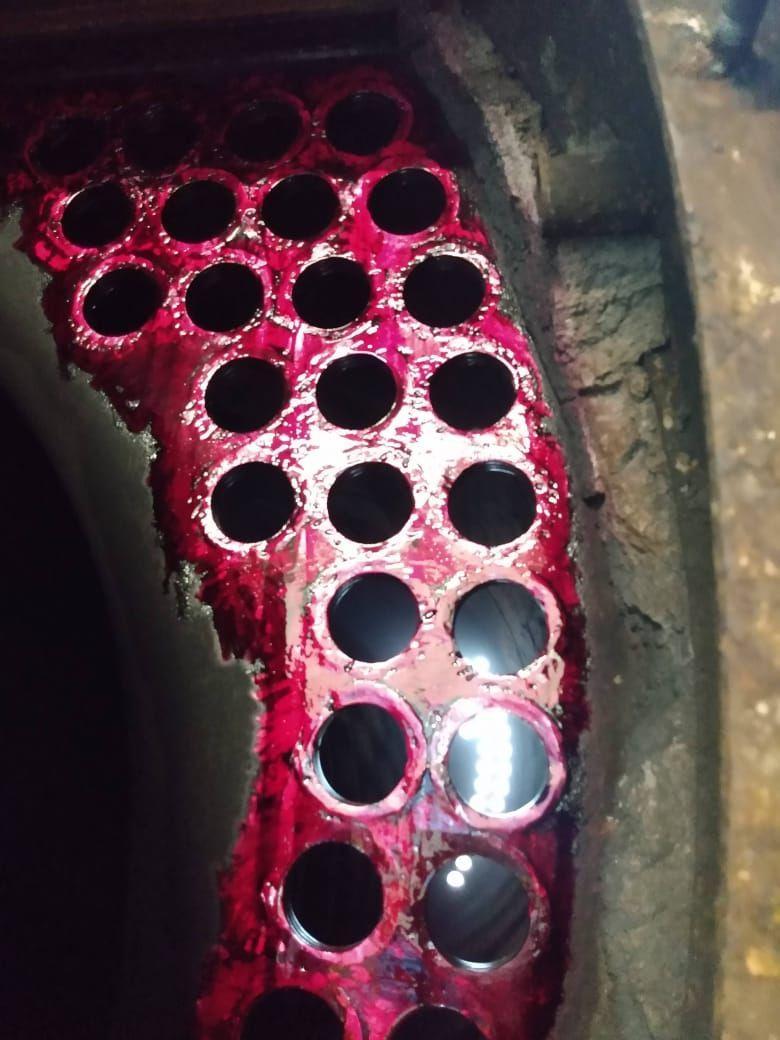

A metodologia baseia-se na aplicação combinada de Ensaios Não Destrutivos (END): Líquido Penetrante (LP) para detecção de trincas superficiais em espelhos e feixe tubular, Partícula Magnética (PM) em peças ferrosas, Ultrassom (US) para medição de espessura de chapas e tubos sob pressão e Radiografia Industrial (RX) em juntas soldadas críticas. O conjunto dessas técnicas permite calcular a taxa de corrosão em mm/ano e redefinir o intervalo entre inspeções com base no MTBF operacional real.

Em caldeiras flamotubulares e aquatubulares operando na faixa de 8 a 25 bar e temperaturas de 180°C a 320°C, a análise de integridade inclui avaliação do feixe tubular por mandrilhamento e verificação de estanqueidade por ensaio hidrostático a 1,5 vez a pressão máxima admissível de trabalho (PMTA). O superaquecedor e o economizador também são inspecionados quanto à formação de incrustações que reduzem a eficiência térmica em até 12% por milímetro de depósito interno acumulado.

A conformidade com a NR-13 exige a presença de Profissional Habilitado (PH) e a emissão do Prontuário da Caldeira atualizado após cada inspeção. Caldeiras Categoria C devem ser inspecionadas a cada 12 meses internamente e a cada 24 meses externamente. O não cumprimento implica autuação pela SRTE-SP e interdição imediata do equipamento conforme item 13.4 da norma.

Do ponto de vista da manutenção preditiva industrial, a inspeção de integridade permite elevar o OEE das utilidades de vapor ao reduzir paradas não programadas. Estudos de confiabilidade apontam que caldeiras com programa estruturado de inspeção apresentam MTTR 40% inferior e extensão do ciclo operacional de 18 para 36 meses entre grandes paradas. A medição de dureza Brinell em regiões termicamente afetadas pelo calor (ZTA) das soldas complementa a avaliação de vida útil residual.

Para plantas industriais em São Paulo com múltiplos geradores de vapor, recomenda-se a implementação de um Plano de Inspeção Baseada em Risco (IBR) conforme API 510 e alinhado à NBR 16035. Esse plano prioriza recursos técnicos em componentes de maior criticidade — tubulão superior e inferior — reduzindo o custo total de inspeção em até 25% sem comprometer a conformidade normativa. O refratário e o isolamento térmico também são avaliados quanto à perda calorífica e impacto no PCI efetivo do combustível utilizado.
