Válvula de Segurança para Caldeira: Especificação Técnica e Conformidade NR-13

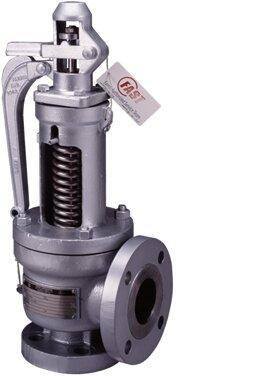

A válvula de segurança para caldeira é o dispositivo de proteção mais crítico em sistemas de geração de vapor operando sob pressão. Sua função primária é aliviar automaticamente o excesso de pressão interna antes que ocorra falha catastrófica no vaso de pressão, garantindo a integridade do equipamento e a segurança dos operadores conforme determinado pela NR-13 e pela norma ASME I/VIII.

Em caldeiras industriais operando entre 5 e 64 kgf/cm² de pressão manométrica, a válvula de segurança deve ser dimensionada para vazar a totalidade do vapor produzido caso a pressão supere o limite de ajuste. O critério de seleção exige que a capacidade de descarga declarada pelo fabricante — expressa em kg/h ou t/h — seja igual ou superior à produção máxima de vapor da caldeira no regime contínuo.

Requisitos Normativos NR-13 e ASME I

A NR-13 determina que toda caldeira classificada nas categorias A ou B deve possuir ao menos uma válvula de segurança calibrada para a pressão máxima de trabalho admissível (PMTA) do equipamento. A calibração deve ser realizada por profissional habilitado (PH) e os registros devem integrar o Prontuário da Caldeira. A norma ASME Boiler and Pressure Vessel Code — Seção I estabelece critérios adicionais de capacidade certificada e exige que o disco e o assento sejam fabricados em aço inoxidável ou liga de alta resistência à corrosão.

O ensaio hidrostático e a verificação de estanqueidade após calibração são etapas obrigatórias para requalificação periódica. Válvulas que apresentem vazamento na pressão normal de operação indicam desgaste do assento e exigem substituição imediata para evitar perda de eficiência térmica e risco operacional elevado.

Critérios de Seleção e Especificação Técnica

Para especificação correta considere: pressão de ajuste com tolerância de ±3% sobre a PMTA, temperatura máxima do fluido (até 400°C em caldeiras aquatubulares), capacidade de descarga certificada compatível com a produção máxima de vapor, e material do corpo compatível com o fluido — carbono forjado A105 ou inox AISI 316L para vapor saturado acima de 250°C. O coeficiente de descarga Kd deve ser declarado conforme ASME para cálculo preciso da capacidade real de alívio.

Em caldeiras flamotubulares com pressão entre 8 e 16 kgf/cm², duas válvulas em paralelo são recomendadas: a principal ajustada na PMTA e a auxiliar com 5% acima, conforme boas práticas de engenharia e exigências de seguradoras industriais. O MTBF de conjuntos válvula-assento em aço inox AISI 316 supera 80.000 horas em vapor saturado limpo, reduzindo MTTR e custos de manutenção preventiva.

A inspeção periódica por END — especialmente ensaio de líquido penetrante (LP) e partículas magnéticas (PM) no corpo fundido — é recomendada a cada 24 meses ou conforme o Plano de Inspeção e Manutenção (PIM) registrado no Prontuário. Qualquer reparo no assento deve seguir procedimento qualificado segundo ISO 9001 e ser rastreado via AQL para garantia de conformidade de lote.
