Caldeira a Gás Natural: Eficiência Térmica e Conformidade NR-13

A caldeira a gás natural representa a solução de maior eficiência térmica no segmento industrial de geração de vapor, alcançando rendimentos superiores a 90% em unidades modernas com economizador integrado e queimador monobloco de alta modulação. O PCI do gás natural (aproximadamente 8.500 kcal/m³) confere excelente estabilidade de chama e controle preciso da temperatura de combustão, operando entre 900°C e 1.200°C conforme excesso de ar configurado no queimador duobloco.

Em aplicações industriais, caldeiras a gás natural são dimensionadas para vazões de vapor entre 0,5 t/h e 30 t/h, operando em faixas de pressão de 6 bar a 32 bar (equivalente a 6,1 kgf/cm² a 32,6 kgf/cm²), com temperatura de vapor saturado ou superaquecido atingindo até 350°C. O feixe tubular flamotubular tipo Economic ou Lancashire garante elevada superfície de troca térmica por volume construído, reduzindo o footprint da instalação sem comprometer o OEE da planta industrial.

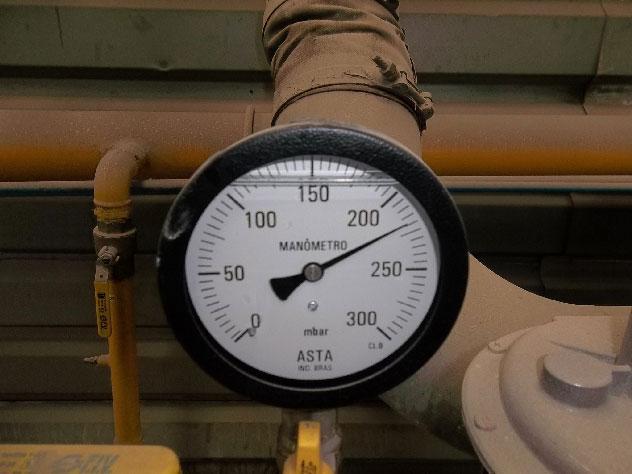

Do ponto de vista normativo, toda caldeira a gás natural com pressão de operação acima de 0,5 kgf/cm² está sujeita à NR-13 e deve dispor de: válvula de segurança calibrada, manômetro com escala adequada, indicador de nível (para unidades flamotubulares), registro de operação e laudo emitido por Profissional Habilitado (PH). A periodicidade de inspeção interna é de até 36 meses para caldeiras categoria A e B com histórico estável. As normas NBR 16035 e ASME I e ASME VIII Div. 1 definem critérios de fabricação e qualificação de soldas com END (LP — Líquido Penetrante e US — Ultrassom) em costuras e espelhos.

A implantação de pré-aquecedor de ar regenerativo em caldeiras a gás natural de médio porte reduz consumo de combustível em até 8%, elevando a eficiência global. O economizador instalado no duto de exaustão aproveita o calor sensível dos gases para pré-aquecer a água de alimentação, contribuindo com ganho adicional de 4% a 6% no rendimento térmico total da unidade.

Para manutenção preditiva, o monitoramento do MTBF e MTTR do conjunto queimador-caldeira permite planejar intervenções com antecedência mínima de 72 horas. Ensaios hidrostáticos a 1,5 vez a pressão de projeto são obrigatórios após reparos em zonas pressurizadas. A dureza Brinell de chapas e tubos deve ser verificada por END após operação prolongada acima de 300°C para detectar fragilização térmica ou por hidrogênio.

Critérios B2B de seleção incluem: certificação ISO 9001 do fabricante, rastreabilidade de materiais (EN 10216-2 e ASTM A-179), qualificação de soldadores conforme ASME IX e plano de AQL para inspeção de lotes do feixe tubular. O refratário interno e o isolamento térmico externo impactam diretamente na retenção de calor e no custo operacional ao longo do ciclo de vida da caldeira.
