Caldeira Flamotubular a Gás: Desempenho Técnico e Conformidade NR-13

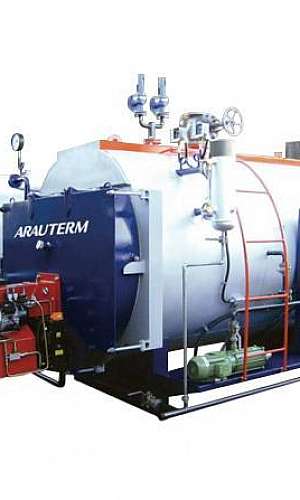

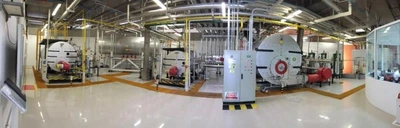

A caldeira flamotubular a gás é amplamente utilizada em processos industriais que demandam geração de vapor saturado ou superaquecido com alta confiabilidade operacional e eficiência térmica superior a 90%. Neste modelo, os gases quentes de combustão percorrem internamente os tubos imersos na água — o inverso da caldeira aquatubular — resultando em configuração compacta, de fácil instalação e manutenção otimizada para plantas de médio porte.

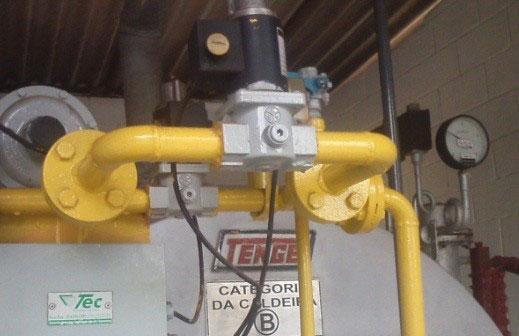

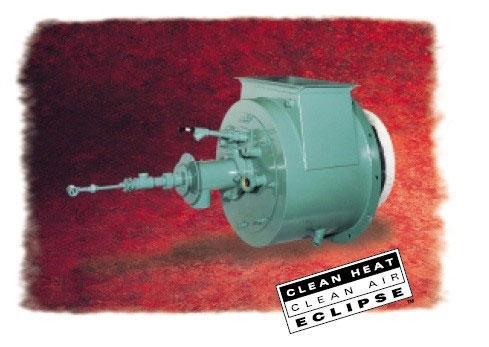

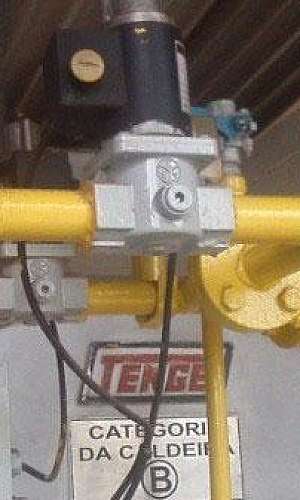

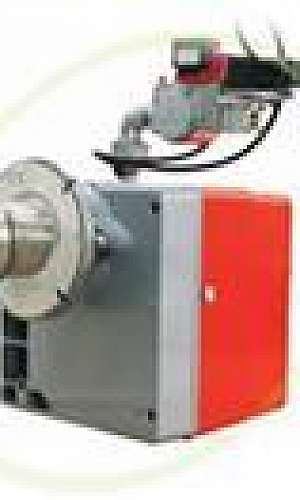

O queimador monobloco ou duobloco a gás natural (GN) ou GLP opera com PCI típico entre 8.500 kcal/m³ e 11.000 kcal/m³, garantindo temperatura de chama superior a 1.700°C na câmara de combustão. A transferência de calor ocorre ao longo dos passes tubulares — em geral dois ou três passes — maximizando o aproveitamento energético e mantendo a temperatura dos gases de saída (stack) abaixo de 200°C em condições otimizadas, elevando o rendimento global do equipamento.

Do ponto de vista normativo, toda caldeira flamotubular a gás com pressão de operação superior a 0,5 kgf/cm² está sujeita à NR-13 (Caldeiras, Vasos de Pressão e Tubulações). A conformidade exige Prontuário da Caldeira, PMOC, Registro de Segurança, inspeções periódicas por Profissional Habilitado (PH) e Operador de Caldeira capacitado. O descumprimento implica embargo imediato da operação e exposição a passivos trabalhistas e ambientais graves.

As caldeiras flamotubulares a gás são projetadas conforme ASME Section I (Power Boilers) ou ASME Section VIII Div. 1 (Pressure Vessels), com feixe tubular em aço carbono ASTM A-179 ou A-192, espelho em ASTM A-516 Gr. 70 e tubulão em chapa grossa soldada com ensaio hidrostático a 1,5x a pressão de projeto. A dureza Brinell dos cordões de solda é verificada para garantir ausência de fragilização por hidrogênio e estanqueidade total do conjunto.

Os END (Ensaios Não Destrutivos) aplicados incluem Líquido Penetrante (LP) em juntas soldadas de ângulo, Partículas Magnéticas (PM) em espelhos e flanges, Ultrassom (US) na medição de espessura dos tubos após mandrilhamento e Radiografia Industrial (RX) em juntas de topo de alto nível de criticidade. Esses ensaios compõem o plano de inspeção baseado em risco exigido pela NR-13 e pela NBR 16035.

Para seleção B2B, os critérios técnicos determinantes são: vazão de vapor (t/h), pressão de trabalho (bar ou kgf/cm²), temperatura de geração (°C), tipo de combustível e disponibilidade de rede de gás, além do MTBF histórico do equipamento e tempo médio de reparo (MTTR). Caldeiras com isolamento térmico adequado em lã de rocha ou silicato de cálcio e refratário de alta densidade na câmara de combustão apresentam ganho de eficiência de até 4% no balanço energético anual.
