Caldeira Fogotubular Vertical: Especificações Técnicas e Aplicações Industriais

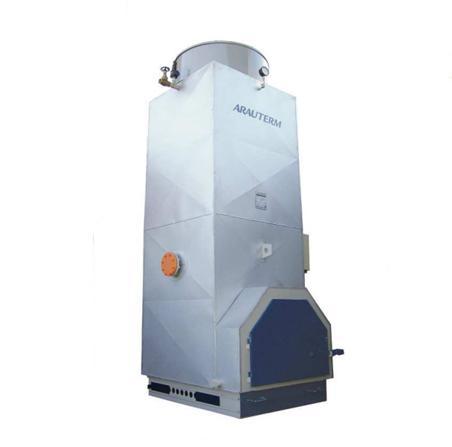

A caldeira fogotubular vertical é uma solução compacta de geração de vapor amplamente utilizada em processos industriais que demandam baixa a média produção de vapor saturado. Com capacidade típica entre 100 kg/h e 2.000 kg/h e pressão de operação de até 10 kgf/cm² (aproximadamente 9,8 bar) este equipamento se destaca pela facilidade de instalação e reduzida área de ocupação em planta.

Neste tipo de caldeira os gases quentes de combustão percorrem internamente os tubos de fogo enquanto a água circula pelo costado externo — princípio inverso ao das caldeiras aquatubulares. O feixe tubular vertical composto por tubos de aço ASTM A-179 ou equivalente segundo ASME Seção I proporciona alta taxa de transferência de calor por convecção forçada. A eficiência térmica típica situa-se entre 82% e 88% dependendo do PCI do combustível utilizado (gás natural: aproximadamente 8.500 kcal/Nm³ ou óleo BPF: aproximadamente 9.400 kcal/kg) e das condições de excesso de ar reguladas no queimador monobloco.

A conformidade com a NR-13 (Caldeiras e Vasos de Pressão) é obrigatória para toda caldeira fogotubular vertical em operação no território nacional. Os requisitos incluem prontuário técnico atualizado com PMTA (Pressão Máxima de Trabalho Admissível) definida por profissional habilitado válvula de segurança calibrada manômetro com anel sifão e indicadores de nível visíveis. A inspeção periódica interna e externa deve obedecer ao prazo máximo definido pela NR-13 conforme a categoria do equipamento.

O ensaio hidrostático é realizado a 1,5x a PMTA e deve ser documentado no Registro de Segurança. Complementarmente os END (Ensaios Não Destrutivos) como LP (Líquido Penetrante) e US (Ultrassom) são aplicados nos cordões de solda e espelhos para detecção precoce de trincas e corrosão aumentando o MTBF do equipamento e reduzindo o MTTR em manutenções corretivas.

A qualidade da água de alimentação impacta diretamente na vida útil do feixe tubular. Parâmetros como pH entre 10,5 e 11,5 sílica abaixo de 0,5 ppm e condutividade controlada evitam incrustações que reduzem a taxa de transferência de calor em até 15% por milímetro de depósito. O tratamento químico contínuo e as purgas de fundo programadas são práticas essenciais para manutenção do OEE da caldeira acima de 90%.

O isolamento térmico externo em lã de rocha com densidade de 80 kg/m³ e revestimento em chapa de alumínio reduz perdas por radiação e garante conformidade com os limites de temperatura superficial estabelecidos pela NR-12. O refratário interno quando aplicável no forno deve suportar temperaturas acima de 900°C sem fissuração estrutural preservando a integridade do costado e do espelho inferior.

Critérios de seleção B2B para caldeiras fogotubulares verticais incluem capacidade de vapor em t/h pressão de projeto em kgf/cm² combustível disponível nível de automação com controlador PID ou CLP certificação ISO 9001 do fabricante e rastreabilidade de materiais segundo AQL.
