Caldeira para Geração de Vapor: Eficiência Térmica e Conformidade NR-13

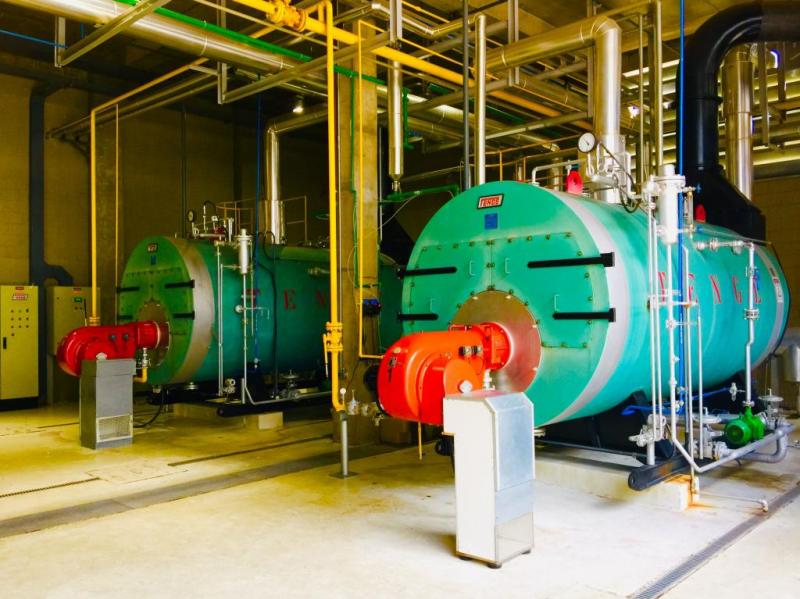

A caldeira para geração de vapor é o equipamento central em plantas industriais que dependem do ciclo Rankine para produção de energia, aquecimento de processo ou esterilização. Operando em faixas de pressão que variam de 1 até 30 kgf/cm² e temperaturas de saturação entre 120°C e 235°C, essas unidades exigem engenharia precisa para garantir rendimento térmico acima de 88% e conformidade com a NR-13.

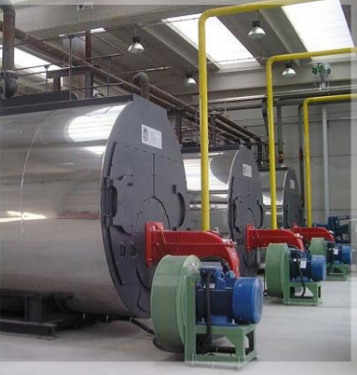

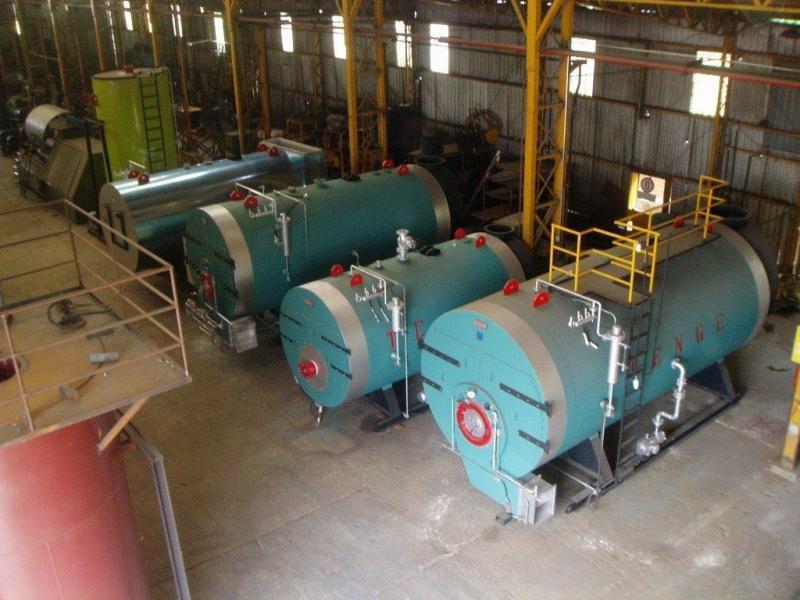

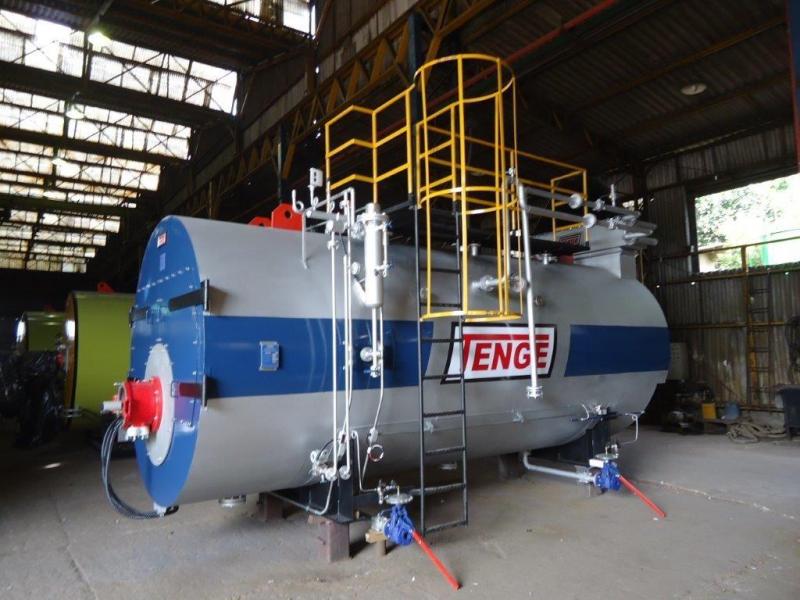

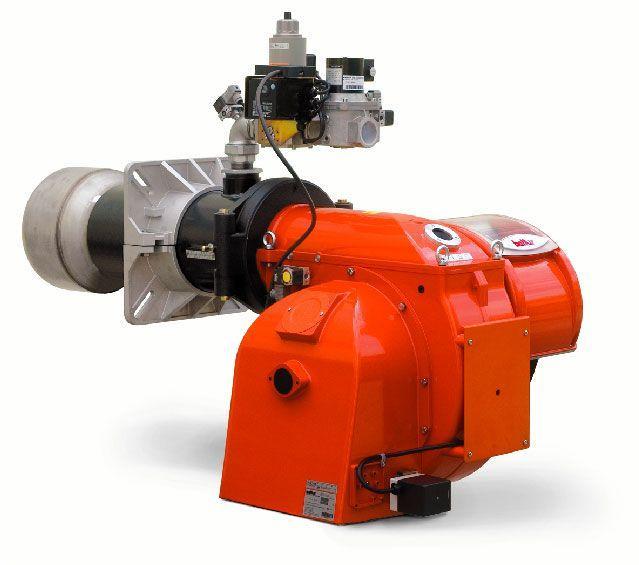

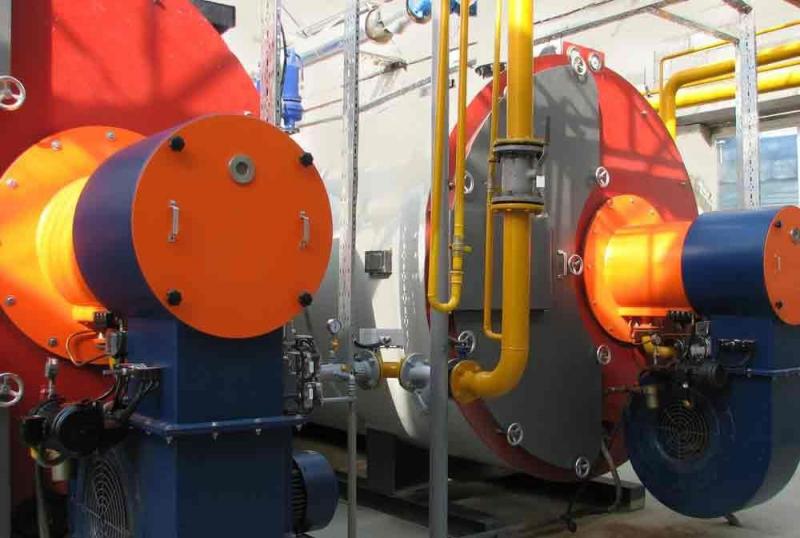

No projeto de uma caldeira flamotubular ou aquatubular, o dimensionamento do feixe tubular é determinante para a taxa de transferência de calor. Caldeiras flamotubulares operam tipicamente com pressões de até 18 kgf/cm² e vazão de vapor de 0,5 a 10 t/h, enquanto modelos aquatubulares atingem 100 t/h com pressões superiores a 40 kgf/cm². A seleção do queimador monobloco ou duobloco é definida pelo PCI do combustível utilizado — gás natural (PCI de 8.500 kcal/Nm³), GLP ou óleo BPF — impactando diretamente no OEE da planta.

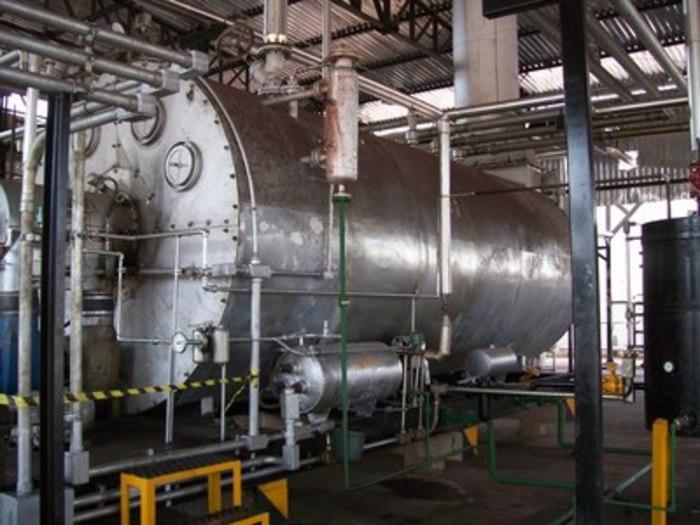

A manutenção preventiva baseada em MTBF e MTTR reduz intervenções corretivas e prolonga a vida útil do equipamento. Inspeções periódicas conforme NR-13 incluem ensaio hidrostático, END por Líquido Penetrante (LP), Partículas Magnéticas (PM), Ultrassom (US) e Radiografia Industrial (RX) no espelho, tubulão e costado. A verificação de dureza Brinell nos cordões de solda assegura integridade estrutural dentro dos limites ASME Seção I.

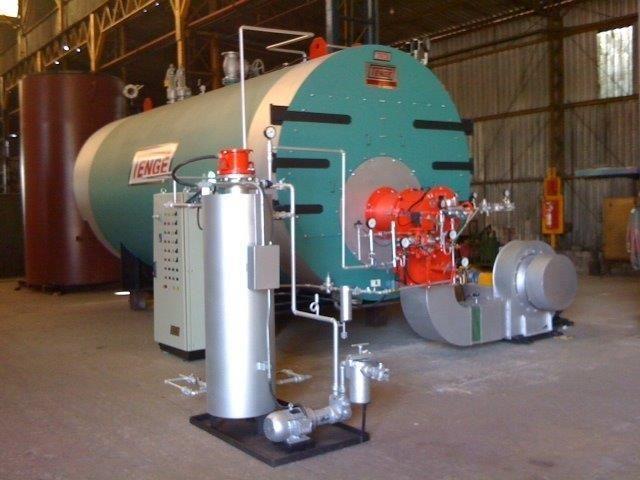

O economizador e o pré-aquecedor de ar são acessórios que elevam a eficiência global da caldeira: o economizador recupera calor dos gases de exaustão para pré-aquecer a água de alimentação, reduzindo o consumo de combustível entre 3% e 7%. O superaquecedor, quando aplicado, eleva a temperatura do vapor acima da saturação, aumentando a entalpia disponível no ciclo termodinâmico e o rendimento da turbina a vapor.

Do ponto de vista normativo, toda caldeira para geração de vapor instalada no Brasil deve atender à NR-13, à NBR 16035 e estar em conformidade com os critérios de projeto da ASME I ou ASME VIII Div. 1. O Prontuário da Caldeira deve conter memória de cálculo, certificado de material (conforme ASME SA ou equivalente ABNT), AQL dos processos de soldagem e relatórios de END. Empresas certificadas ISO 9001 e ISO 14001 oferecem maior rastreabilidade e controle de conformidade ambiental nas emissões da câmara de combustão.

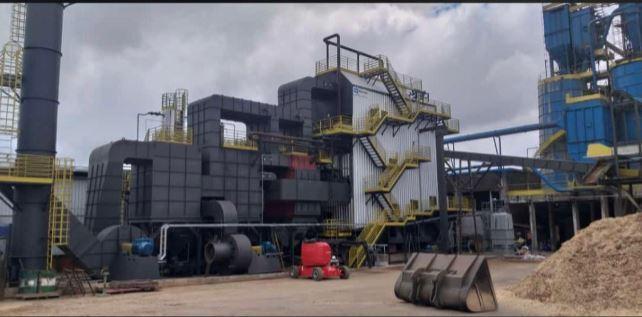

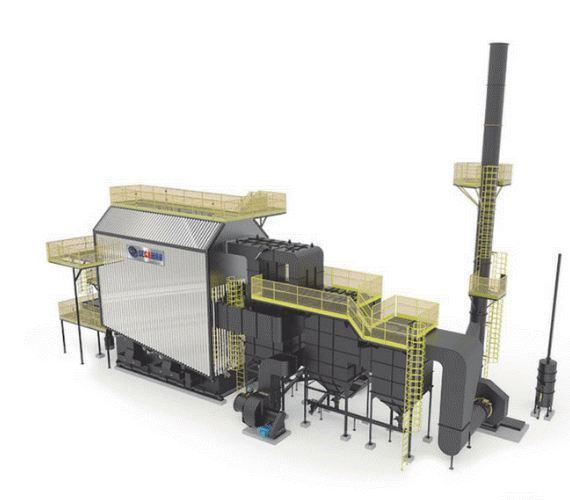

Para caldeiras que operam com biomassa ou resíduos sólidos industriais, o lavador de gases é componente essencial para atendimento às normas ambientais vigentes. O refratário e o isolamento térmico da câmara de combustão e do ducto de exaustão devem ser dimensionados para temperaturas de até 1.200°C, com perdas térmicas inferiores a 2% sobre o input energético total.

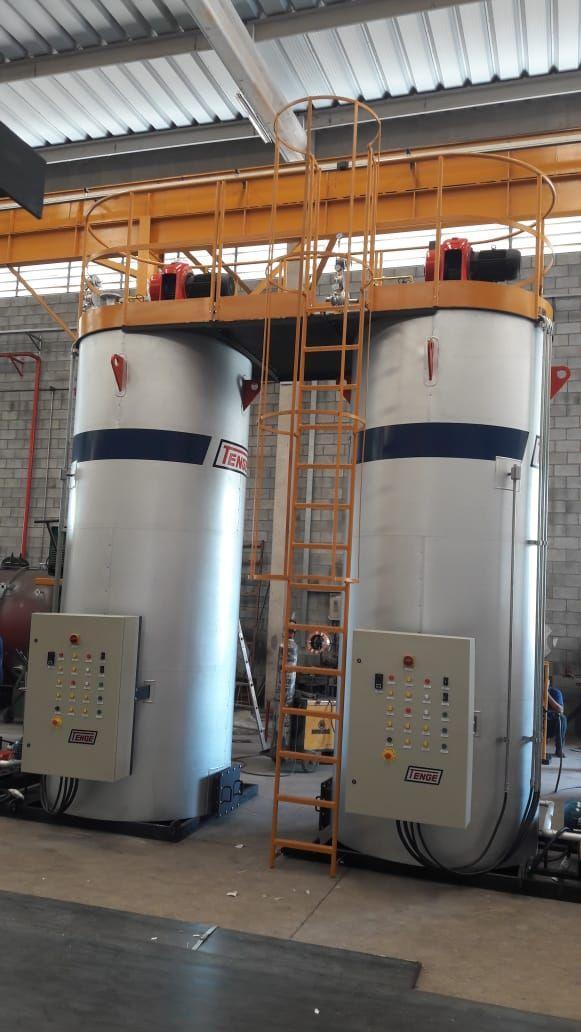

Na seleção B2B de uma caldeira para geração de vapor, os critérios técnicos prioritários incluem: pressão máxima de operação em kgf/cm², vazão nominal de vapor em t/h, tipo de combustível, nível de automação do painel de controle e requisitos de espaço físico para instalação conforme NR-12.
