Usinagem De Engrenagens Retas

Usinagem de Engrenagens Retas: Precisão Industrial e Conformidade Normativa

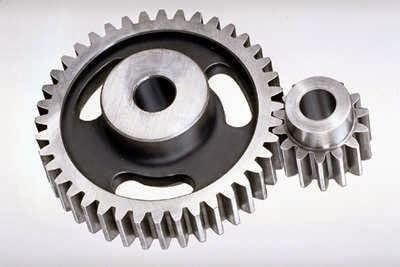

A usinagem de engrenagens retas é um processo crítico em sistemas de transmissão mecânica utilizados em redutores industriais, caixas de câmbio, misturadores e equipamentos de geração de energia. A precisão geométrica dos dentes determina diretamente a eficiência de transmissão, o MTBF (Mean Time Between Failures) e o nível de vibração e ruído operacional do sistema.

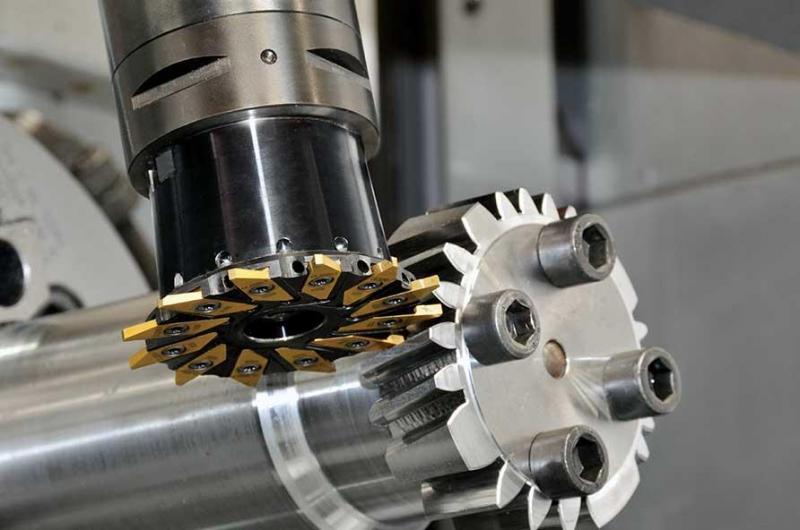

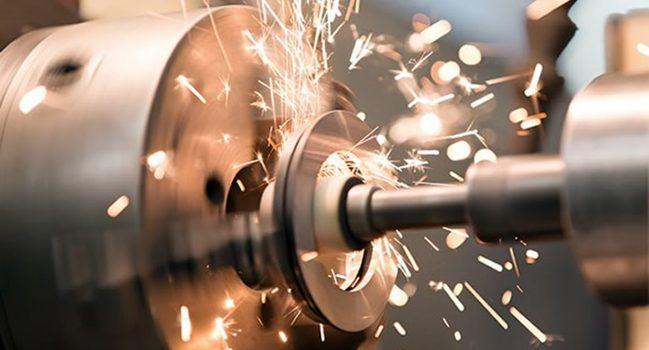

O processo envolve operações como fresamento por geração (hobbing), brochamento, retificação de perfil e mandrilhamento de furos centrais. A escolha do método depende do módulo da engrenagem, do número de dentes, do material selecionado e da rugosidade Ra exigida em projeto. Para engrenagens industriais de alta carga, a rugosidade de flancos deve atingir Ra 0,8 a 1,6 µm, garantindo contato uniforme e redução do desgaste abrasivo prematuro.

A seleção do material é determinante para o desempenho em campo. Aços-liga como ABNT 4140 e 4340, com dureza Brinell entre 280 e 350 HB após tratamento térmico de beneficiamento, são amplamente utilizados em aplicações com torque elevado e ciclos de carga variáveis. Para engrenagens que operam sob regime de impacto, recomenda-se cementação e têmpera superficial, atingindo dureza de 58 a 62 HRC com núcleo tenaz preservado.

Do ponto de vista normativo, a usinagem de engrenagens deve seguir as tolerâncias de qualidade ISO 1328, com classes de precisão entre 5 e 8 para aplicações industriais gerais e entre 3 e 5 para equipamentos de alta velocidade periférica. O controle dimensional é realizado por medição de espessura de dente com micrômetro específico, controle de erro de passo e análise de perfil em máquinas de medição por coordenadas (CMM), assegurando rastreabilidade metrológica ao longo do lote.

A conformidade com a NR-12 é obrigatória para equipamentos com transmissão mecânica acessíveis a operadores. Proteções fixas ou móveis com intertravamento devem ser previstas em projetos que integrem engrenagens abertas. Laudos de inspeção e rastreabilidade de materiais por certificados com composição química e propriedades mecânicas são requisitos contratuais frequentes em compras B2B para setores petroquímico, sucroalcooleiro e de papel e celulose.

O rendimento de usinagem é mensurado em m²/h de material removido e varia conforme a estratégia de corte adotada. No fresamento por geração (hobbing), velocidades de corte entre 80 e 200 m/min com fresas de metal-duro revestido (TiAlN) permitem produtividade até 40% superior em relação a ferramentas de aço rápido (HSS). A vida útil da ferramenta é monitorada pelo desgaste de flanco (VB máximo de 0,3 mm), assegurando estabilidade dimensional ao longo de toda a produção seriada.

A integração do processo de usinagem com inspeção END por Líquido Penetrante (LP) e Partícula Magnética (PM) nas fases intermediárias garante a detecção precoce de trincas de têmpera ou descontinuidades internas antes da montagem final, reduzindo o risco de falha em campo e aumentando o OEE do equipamento receptor.
