Caldeira A Vapor Horizontal

Caldeira a Vapor Horizontal: Desempenho Industrial e Conformidade NR-13

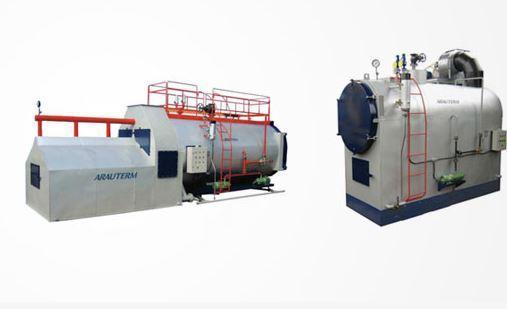

A caldeira a vapor horizontal é o equipamento central em processos de geração de energia térmica em indústrias de alimentos, químicas, têxteis e siderúrgicas. Seu design compacto e a disposição horizontal do feixe tubular permitem maior superfície de troca térmica por metro quadrado instalado, elevando a eficiência global do sistema para índices superiores a 88% com queimadores monobloco de alta modulação.

Em termos operacionais, a caldeira horizontal opera com pressões de trabalho entre 4 e 21 kgf/cm² (58 a 298 psi), com temperaturas de vapor saturado que variam de 151°C a 215°C conforme a pressão de projeto. A vazão de vapor gerado tipicamente se situa entre 0,5 t/h e 30 t/h, cobrindo a faixa de demanda de pequenas e médias instalações industriais. O PCI do combustível — seja gás natural, GLP, óleo BPF ou biomassa — define o consumo específico de combustível por tonelada de vapor produzida, parâmetro essencial para análise de OEE da utilidade.

A conformidade com a NR-13 é mandatória para qualquer caldeira de pressão acima de 60 kPa (0,6 bar manométrico). Isso implica em laudo de inspeção periódica, Prontuário da Caldeira atualizado, PMTA (Pressão Máxima de Trabalho Admissível) documentada, válvula de segurança calibrada e operador habilitado com Atestado de Capacitação Profissional. A não conformidade resulta em auto de infração, embargo do equipamento e risco à segurança operacional.

O projeto estrutural segue as normas ASME I (Power Boilers) e ASME VIII Div. 1 para vasos sob pressão, com verificação de dureza Brinell (HB) nos cordões de solda e zonas termicamente afetadas. O ensaio hidrostático a 1,5x a pressão de projeto valida a estanqueidade do tubulão, do espelho e do feixe tubular. Ensaios não destrutivos complementares — LP (Líquido Penetrante), PM (Partícula Magnética) e US (Ultrassom) — garantem integridade estrutural conforme NBR 16035 e critérios IRIS.

Para maximizar o MTBF e reduzir o MTTR, é recomendável a instalação de economizador de gases de combustão, recuperando calor latente dos gases de exaustão e elevando a temperatura da água de alimentação em até 25°C, o que representa uma redução de consumo de combustível entre 3% e 6%. O pré-aquecedor de ar e o lavador de gases completam o ciclo de recuperação energética, atendendo também às exigências de emissões atmosféricas da ISO 14001.

Na seleção B2B, os critérios determinantes incluem pressão de projeto, capacidade de evaporação em t/h, tipo de combustível disponível, espaço físico da casa de caldeiras, requisitos de qualidade do vapor (saturado seco ou superaquecido) e intervalo entre inspeções. A rastreabilidade dos materiais — aços SA-178 Gr. A/C para tubos e SA-516 Gr. 70 para chapas — é exigida em cada relatório de inspeção NR-13.
