Instalação De Caldeiras Em Sp

Instalação de Caldeiras em SP: Engenharia e Conformidade NR-13

A instalação de caldeiras em SP exige planejamento rigoroso de engenharia e pleno atendimento às normas regulamentadoras vigentes no Brasil. A NR-13 (Vasos de Pressão e Caldeiras) e a NBR 16035 definem os parâmetros técnicos obrigatórios para projetos de geração de vapor em ambientes industriais de São Paulo e Grande SP.

O fluxo de instalação abrange desde a avaliação da demanda térmica e seleção do equipamento até o comissionamento final com ensaio hidrostático e emissão do Prontuário da Caldeira. Caldeiras aquatubulares e flamotubulares instaladas adequadamente operam com eficiência térmica superior a 85% e pressão de trabalho entre 5 e 25 kgf/cm² dependendo da classe do equipamento.

Na fase de engenharia de projeto são definidos: tubulação de vapor e condensado com espessura calculada conforme ASME B31.1, seleção do queimador monobloco ou duobloco em função do PCI do combustível (GN: 8.500 kcal/m³ típico), dimensionamento do economizador e pré-aquecedor de ar para recuperação de calor residual, e projeto de refratário e isolamento térmico para minimizar perdas radiativas.

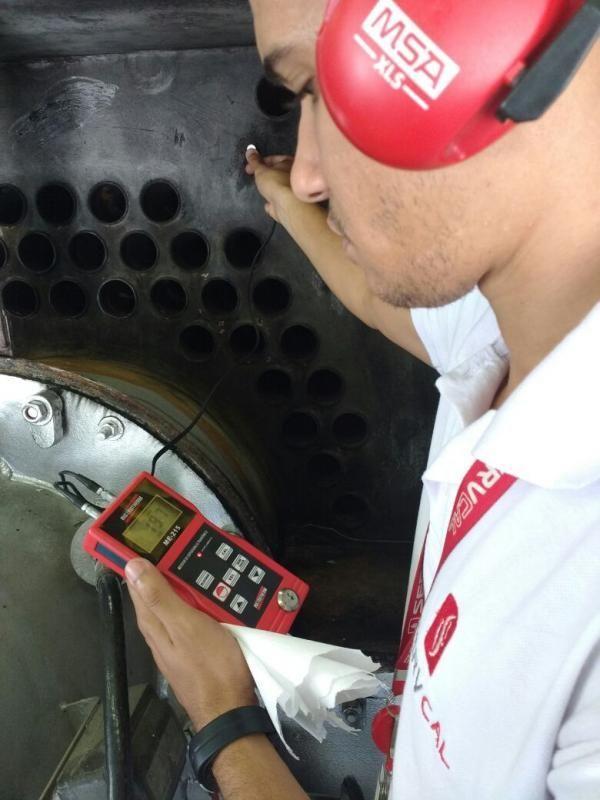

Durante a montagem industrial é imprescindível o controle de estanqueidade de todas as conexões e flanges do circuito de vapor. Ensaios END (Líquido Penetrante - LP e Ultrassom - US) são realizados em cordões de solda de tubulações de alta pressão conforme NR-12 e requisitos do cliente. O MTBF de caldeiras corretamente instaladas pode superar 8.760 horas/ano com plano de manutenção preditiva estruturado.

A conformidade com a NR-13 exige que toda caldeira Categoria B ou superior possua operador habilitado e Programa de Inspeção aprovado por Engenheiro de Segurança ou PH (Profissional Habilitado). O prontuário deve conter: projeto de instalação aprovado por ART registrada no CREA-SP, histórico de inspeções periódicas (interna e externa), resultados de ensaio hidrostático a 1,5x pressão máxima de trabalho, e laudos END emitidos por inspetor nível II conforme ABENDI/ASNT.

Para operação de caldeiras de vapor saturado com vazão entre 0,5 e 20 t/h em SP é necessário avaliar a qualidade da água de alimentação (pH 10,5-11,5 para caldeiras de aço carbono) e implementar sistema de tratamento físico-químico para controle de dureza e sílica — fatores críticos de incrustação e corrosão que afetam a eficiência térmica e a vida útil do feixe tubular e do espelho.

Empresas com processos contínuos (alimentos, têxtil, papel e celulose, químico) em São Paulo devem dimensionar redundância de geração (n+1) para garantir OEE acima de 92% e eliminar paradas não programadas associadas à falha de caldeira. O MTTR de instalações planejadas com acesso operacional adequado é inferior a 4 horas para manutenção corretiva de componentes de alta rotatividade.
