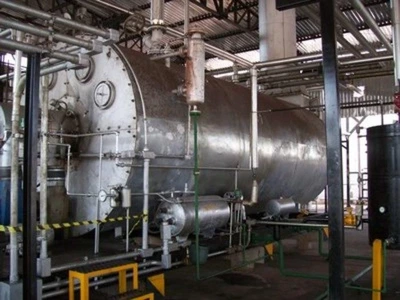

Manutenção De Caldeiras A Vapor

Manutenção de Caldeiras a Vapor: Engenharia e Conformidade NR-13

A manutenção de caldeiras a vapor é um processo crítico para garantir a integridade operacional de equipamentos que operam sob pressão elevada — frequentemente acima de 10 kgf/cm² e temperaturas superiores a 220°C no ciclo Rankine. A ausência de um plano estruturado de manutenção impacta diretamente o OEE da planta industrial e eleva o MTTR em até 40%.

O programa de manutenção deve abranger as modalidades preventiva e preditiva. Na preventiva: limpeza do feixe tubular por hidrojateamento de alta pressão (700 a 1.200 bar) ou mandrilhamento dos tubos de fumaça para restauração da transferência térmica. Na preditiva: monitoramento contínuo da temperatura dos gases de exaustão (ideal abaixo de 200°C) e análise da água de alimentação conforme os limites da NBR 16035 para controle de pH (entre 8.5 e 9.5) e sílica dissolvida.

A inspeção NR-13 é mandatória para equipamentos de geração de vapor com pressão de operação acima de 0.5 kgf/cm². Os Ensaios Não Destrutivos (END) aplicáveis incluem: Líquido Penetrante (LP) para trincas superficiais em espelhos e tubulões — Partícula Magnética (PM) em componentes ferromagnéticos do superaquecedor — Ultrassom (US) para medição de espessura de parede dos tubos do feixe tubular e casco — Radiografia Industrial (RX) em juntas soldadas de reparo. O AQL de inspeção deve seguir as diretrizes da ASME Section I e VIII.

O economizador e o pré-aquecedor de ar são componentes críticos no balanço térmico da caldeira. A eficiência térmica global do sistema pode ser incrementada em 3 a 5 pontos percentuais por cada 20°C de redução na temperatura dos gases no exaustor — impacto direto no PCI do combustível consumido e no custo operacional por tonelada de vapor gerado (t/h).

Durante a manutenção o ensaio hidrostático deve ser realizado a 1.5 vezes a pressão máxima de trabalho permitida (PMTP) para validar a estanqueidade do vaso após qualquer reparo estrutural. O refratário interno e o isolamento térmico externo também devem ser inspecionados e reconstituídos quando há variação superior a 10% na temperatura superficial da carcaça.

Critérios B2B de seleção para o fornecedor de manutenção incluem: certificação ISO 9001 e ISO 14001 — equipe habilitada em NR-12 e NR-13 com Profissional Habilitado (PH) em vapor registrado no CREA — e histórico documentado de MTBF acima de 8.000 horas por campanha de operação. Queimadores monobloco ou duobloco devem ser incluídos no escopo de manutenção preventiva anual.
