Serviço De Usinagem De Eixo

Serviço de Usinagem de Eixo: Precisão Dimensional para Equipamentos Industriais

O serviço de usinagem de eixo é uma operação crítica na manutenção e fabricação de máquinas industriais rotativas. Eixos submetidos a cargas dinâmicas elevadas exigem controle rigoroso de tolerâncias dimensionais e geométricas para garantir vida útil prolongada e segurança operacional conforme NR-12.

Na caldeiraria e geração de vapor, eixos de bombas de alimentação, ventiladores de tiragem forçada e induzida e transportadores de escória operam em condições severas: temperaturas superiores a 200°C, rotações acima de 3000 rpm e cargas radiais e axiais combinadas. O desgaste prematuro resulta em redução do MTBF e aumento direto do MTTR, impactando negativamente o OEE da planta.

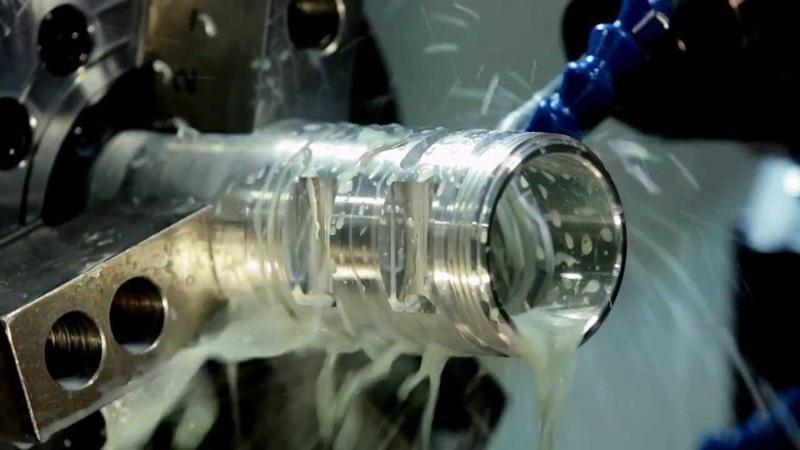

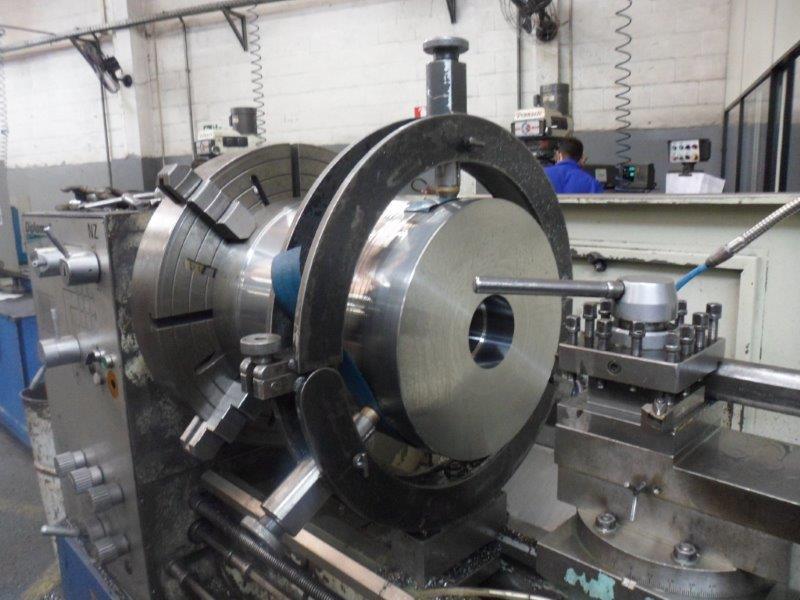

O processo de usinagem inclui torneamento cilíndrico externo e interno, retificação de assentos de mancais e vedações, alinhamento de chavetas e roscas, além de controle de rugosidade superficial Ra entre 0,4 e 3,2 µm conforme a aplicação. Para eixos de alta precisão em bombas centrífugas, a rugosidade Ra exigida nos assentos de rolamentos pode chegar a 0,4 µm.

O dimensional final dos eixos usinados deve atender às tolerâncias ISO 286-1: assentos de rolamento com campo h6 ou k6 conforme ajuste selecionado e diâmetros de vedação com campo f7 para vedações mecânicas. O controle metrológico é realizado com micrometros e rugosímetros calibrados conforme ISO 9001.

Eixos com trincas superficiais ou subsuperficiais detectadas por ensaios não destrutivos (END) — líquido penetrante (LP) ou partícula magnética (PM) — são reprovados. Eixos com desgaste concentrado em assentos podem ser recuperados por solda e posterior usinagem, desde que a dureza Brinell da região reparada seja compatível com a especificação original do material base (ex: ABNT 1045 com HB 170 a 220).

Para equipamentos sujeitos à NR-13, como bombas de alimentação de caldeiras que operam acima de 6 kgf/cm² de pressão de sucção, a documentação do serviço de usinagem integra o prontuário do vaso de pressão. A rastreabilidade do material — certificado de composição química e propriedades mecânicas — é obrigatória conforme NBR 16035 e ASME VIII Div. 1.

Critérios de seleção B2B para o serviço de usinagem de eixo incluem: capacidade de usinagem em torno CNC para eixos com até 500 mm de diâmetro e 3000 mm de comprimento, disponibilidade de retificadora cilíndrica para Ra abaixo de 0,8 µm, suporte a materiais especiais como aço inoxidável AISI 316 e aço-liga SAE 4140, e emissão de relatório dimensional com rastreabilidade certificada.
