Montagem de Caldeiras Industriais: Engenharia de Alta Performance

A montagem de caldeiras industriais é uma etapa crítica no ciclo de vida de sistemas de geração de vapor. Executada com rigor técnico e conformidade normativa NR-13 e ASME I/VIII, a montagem define diretamente a eficiência térmica operacional, a segurança do sistema pressurizado e o MTBF do equipamento ao longo de sua vida útil.

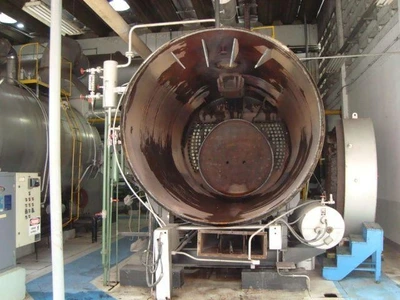

Uma caldeira industrial pode operar em faixas de pressão de 4 a 64 kgf/cm² e temperaturas de vapor de 150°C a 450°C, dependendo do tipo: aquatubular, flamotubular ou de recuperação. A montagem correta de cada subconjunto — tubulão superior, tubulão inferior, feixe tubular, superaquecedor, economizador e pré-aquecedor de ar — garante estanqueidade total e desempenho dentro dos parâmetros de projeto.

O processo de montagem inicia com o planejamento dimensional e verificação estrutural das bases de apoio conforme NBR 16035 e ASME VIII. O posicionamento do feixe tubular exige controle rigoroso de tolerâncias geométricas. Cada tubo é fixado ao espelho por mandrilhamento com expansores hidráulicos ou mecânicos, garantindo vedação permanente e resistência à fadiga térmica. O torque de mandrilhamento é parametrizado conforme o material dos tubos — aço carbono ASTM A192 ou aço liga ASTM A213 — e a dureza Brinell da chapa do espelho.

Após a montagem estrutural, realiza-se o ciclo de ensaios não destrutivos (END): Líquido Penetrante (LP) nas soldas de ângulo e bocais de vapor, Partícula Magnética (PM) nos cordões estruturais, Ultrassom (US) nas chapas do costado e Radiografia Industrial (RX) nas juntas de topo de alta criticidade. O ensaio hidrostático final é executado a 1,3 vezes a pressão máxima de trabalho admissível (PMTA), conforme exigência NR-13 e ASME I.

O sistema de combustão — queimador monobloco ou duobloco — é instalado e regulado para maximizar o aproveitamento do PCI do combustível. O rendimento global da caldeira após montagem deve alcançar entre 82% e 92%, mensurado pelo método indireto de perdas. A montagem correta do refratário interno e do isolamento térmico externo reduz perdas por irradiação e convecção em até 15%, impactando diretamente o OEE da planta.

A conformidade com ISO 9001 no processo de montagem assegura rastreabilidade de materiais, certificação de soldadores conforme ASME IX e registro de todos os relatórios de inspeção no Prontuário da Caldeira exigido pela NR-13. Equipes com certificação IRIS garantem padrão de alta responsabilidade para projetos críticos de vapor.

Para projetos B2B, os critérios de seleção devem incluir: capacitação técnica da equipe montadora comprovada por AQL de inspeção aprovado por terceira parte independente, histórico de MTTR inferior a 48 horas em manutenções corretivas e disponibilidade de engenharia de campo para comissionamento assistido.
