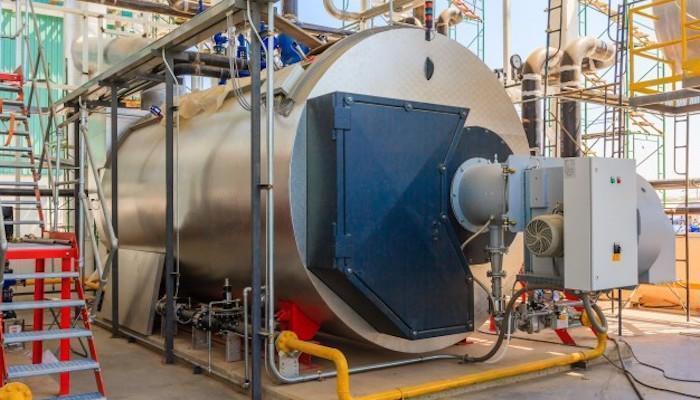

Instalação De Caldeira De Condensação

Instalação de Caldeira de Condensação: Parâmetros Técnicos e Conformidade NR-13

A instalação de caldeira de condensação representa o estado da arte em geração de calor industrial com alta eficiência térmica. Ao contrário das caldeiras convencionais que operam com gases de exaustão acima de 120°C, as caldeiras de condensação extraem o calor latente do vapor d'água presente nos gases de combustão, reduzindo a temperatura de saída para faixas entre 40°C e 60°C e elevando o rendimento global para valores entre 105% e 109% com base no PCI do combustível.

O processo de condensação ocorre quando a temperatura dos gases de exaustão cai abaixo do ponto de orvalho do vapor d'água, situado tipicamente entre 55°C e 65°C para gás natural. Nesse ponto, a entalpia de condensação — aproximadamente 2.500 kJ/kg — é recuperada e transferida ao fluido de retorno do sistema hidráulico, elevando a eficiência energética global da instalação e reduzindo o consumo de combustível em até 20% em relação a equipamentos convencionais.

Do ponto de vista normativo, toda instalação de caldeira no Brasil deve atender aos requisitos da NR-13 (Segurança e Saúde no Trabalho em Caldeiras, Vasos de Pressão e Tubulações), complementada pelas normas ASME VIII para vasos de pressão e NBR 16035 para tubulações industriais. A elaboração do Prontuário da Caldeira, a designação do Profissional Habilitado e a realização de ensaio hidrostático são etapas mandatórias antes da partida do equipamento.

A seleção correta do local de instalação exige análise estrutural da base, avaliação da ventilação e da exaustão dos gases, além de compatibilidade com o sistema de tratamento de condensado ácido com pH entre 3 e 5, gerado durante a operação. É imprescindível o uso de materiais resistentes à corrosão — como aço inoxidável AISI 316L ou alumínio com tratamento superficial — nos trocadores de calor e coletores de condensado, garantindo estanqueidade do sistema.

Em termos de capacidade, as caldeiras de condensação industriais operam em faixas de potência entre 50 kW e 10 MW, com pressão de operação de até 6 bar e temperatura máxima do fluido de saída de 95°C. A vazão de vapor ou água quente varia de 0,1 t/h a 12 t/h conforme o modelo e a aplicação. O índice OEE do sistema de geração de calor pode ser incrementado em até 15% com a substituição de caldeiras convencionais por modelos de condensação, com MTTR médio inferior a 4 horas e aumento expressivo do MTBF.

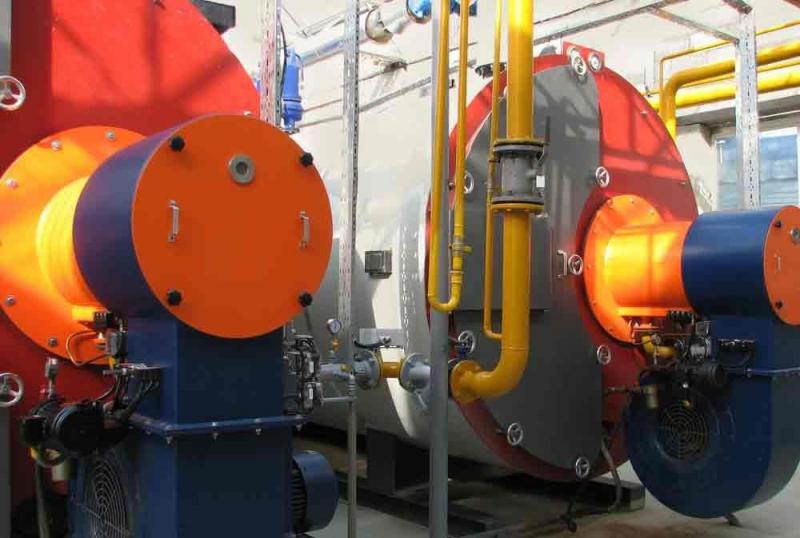

O projeto de instalação deve contemplar o dimensionamento hidráulico das tubulações de alimentação e retorno, a escolha do queimador monobloco ou duobloco, a integração com sistemas de automação e controle de combustão, o isolamento térmico das linhas e a execução de END (Líquido Penetrante - LP e Ultrassom - US) nas soldas estruturais. O controle de qualidade segue critérios AQL conforme ISO 9001 e os requisitos ambientais atendem à ISO 14001 pelo menor índice de emissão de CO2.
