Tratamento de Água para Caldeiras: Eficiência Térmica e Conformidade NR-13

O tratamento de água para caldeiras é um dos processos mais críticos para a integridade operacional de sistemas de geração de vapor. Água fora dos parâmetros físico-químicos recomendados provoca incrustação, corrosão e arraste de sólidos — falhas que reduzem o OEE da planta, elevam o MTTR e comprometem diretamente a conformidade com a NR-13 e a NBR 16035.

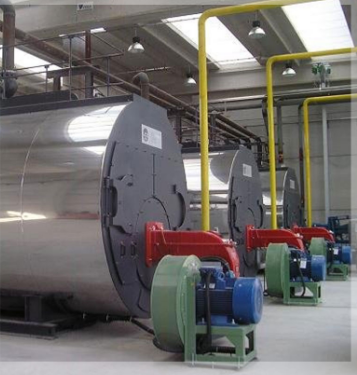

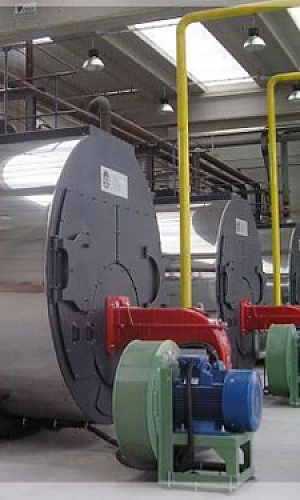

Em caldeiras flamotubulares e aquatubulares operando entre 5 e 40 kgf/cm², a qualidade da água de alimentação impacta diretamente a eficiência térmica do ciclo Rankine. Incrustações de apenas 1 mm de espessura nas superfícies de troca do feixe tubular podem elevar o consumo de combustível em até 2%, aumentando o custo operacional por tonelada de vapor gerado (t/h) e deteriorando o PCI aproveitado pelo queimador monobloco ou duobloco.

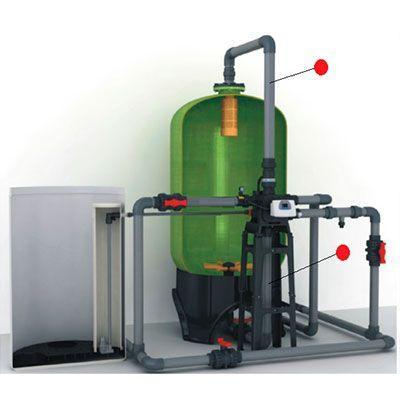

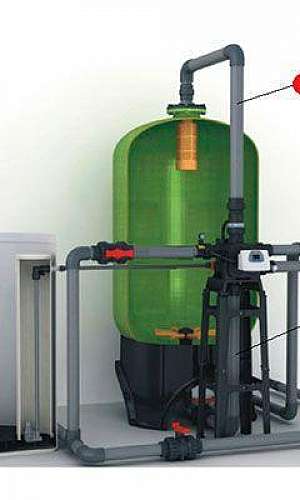

O tratamento divide-se em duas frentes complementares: tratamento externo e tratamento interno. O externo abrange abrandamento por troca iônica, desaeração mecânica e filtração por osmose reversa, controlando dureza total (abaixo de 0,5 ppm como CaCO3), sílica (abaixo de 0,02 ppm em caldeiras de alta pressão) e oxigênio dissolvido (abaixo de 0,007 ppm). O tratamento interno aplica agentes sequestrantes (fosfatos e polímeros dispersantes), inibidores de corrosão (aminas filmantes como morfolina e ciclohexilamina) e sequestrantes de oxigênio (sulfito de sódio ou hidrazina em sistemas de alta pressão).

O pH da água de caldeira deve ser mantido entre 10,5 e 11,5 para prevenir corrosão por CO2 e O2 nas linhas de condensado. Em caldeiras com economizador e pré-aquecedor de ar, o controle de pH do condensado retornado é igualmente crítico: valores abaixo de 7,5 aceleram a corrosão por ácido carbônico em tubulações de aço carbono com dureza Brinell típica de 120 a 180 HB, reduzindo o MTBF do sistema de recuperação de calor.

Do ponto de vista normativo, a NR-13 exige que o programa de tratamento de água integre o Plano de Inspeção do vaso de pressão. O prontuário da caldeira deve conter relatórios periódicos de análise físico-química, registros de purgas (contínua e de fundo) e laudos de END (LP, PM, US) realizados após períodos de operação com água fora de especificação. A ASME I e VIII reforçam os limites operacionais em função da pressão de projeto e do material do tubulão e do espelho.

Ensaios hidrostáticos pós-manutenção aliados à análise de deposição por ultrassom permitem quantificar o volume de incrustação acumulada e calibrar a dosagem química para o próximo ciclo. Programas corretamente dimensionados reduzem o consumo de purga em até 30% e prolongam o intervalo entre inspeções internas previstas na NR-13, impactando positivamente o OEE global da planta.
