Caldeira Vertical

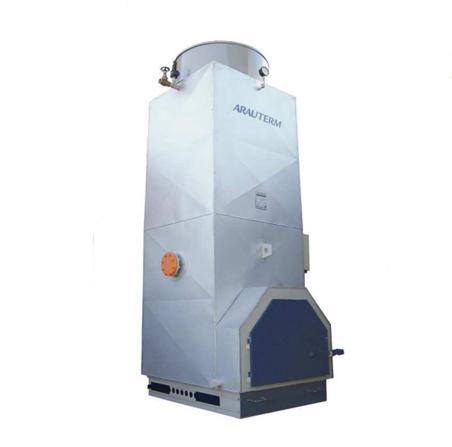

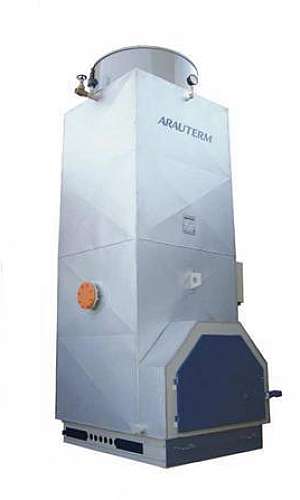

Caldeira Vertical Industrial: Geração de Vapor Compacta e Eficiente

A caldeira vertical é uma solução estratégica para plantas industriais que demandam geração de vapor em espaços reduzidos com alta confiabilidade operacional. Sua geometria vertical permite instalação em áreas com restrição de footprint sem comprometer a capacidade de produção de vapor saturado ou superaquecido.

Em aplicações típicas de processo industrial, a caldeira vertical opera com pressões entre 3 e 16 kgf/cm² e temperaturas de vapor de 133°C a 200°C, com vazão nominal entre 0,5 t/h e 10 t/h dependendo da superfície de aquecimento e do PCI do combustível utilizado. A eficiência térmica alcança valores entre 85% e 92% em modelos com economizador integrado, reduzindo o consumo de gás natural em até 12% em relação a equipamentos sem recuperação de calor dos gases de exaustão.

Do ponto de vista normativo, toda caldeira vertical com pressão de operação acima de 0,5 kgf/cm² é classificada como vaso de pressão e está sujeita às exigências da NR-13 (Caldeiras e Vasos de Pressão) e à NBR 16035. O projeto de fabricação deve seguir o código ASME Seção I para caldeiras de potência ou ASME Seção VIII para vasos de pressão, garantindo integridade estrutural e estanqueidade em todo o ciclo operacional.

O feixe tubular da caldeira vertical é fabricado em tubos de aço ASTM A-179 ou A-192 com espessura mínima definida por cálculo conforme ASME. O espelho (placa de tubos) é usinado com tolerância dimensional rigorosa para garantir o mandrilhamento perfeito e evitar vazamentos no regime de operação contínua. A dureza Brinell dos tubos é verificada como parte do controle AQL durante a fabricação.

Os ensaios de qualificação incluem END com líquido penetrante (LP) nas soldas de ângulo e ultrassom (US) nas soldas de topo. O ensaio hidrostático é realizado a 1,5 vez a pressão máxima admissível de trabalho (PMTA), conforme exigência da NR-13 e código ASME. Após aprovação, o equipamento recebe a Plaqueta de Identificação com PMTA, temperatura máxima e data do próximo ensaio.

O queimador monobloco ou duobloco acoplado à caldeira vertical deve ser dimensionado conforme o PCI do combustível (gás natural: 8.500 kcal/m³ típico) e a potência calorífica necessária para atender à demanda de vapor do processo. O controle automático de chama e a modulação de potência contribuem para estabilidade do fluxo Rankine e redução de emissões de NOx conforme padrões ISO 14001.

O isolamento térmico externo em lã de rocha com espessura mínima de 50 mm e o revestimento refratário interno reduzem as perdas por radiação e convecção, mantendo a eficiência global acima dos benchmarks de mercado para geração distribuída de vapor industrial. O MTBF elevado e baixo MTTR desta configuração resultam em OEE superior em plantas de processo contínuo.
