Caldeira Flamotubular Horizontal: Princípios Operacionais e Especificações Técnicas

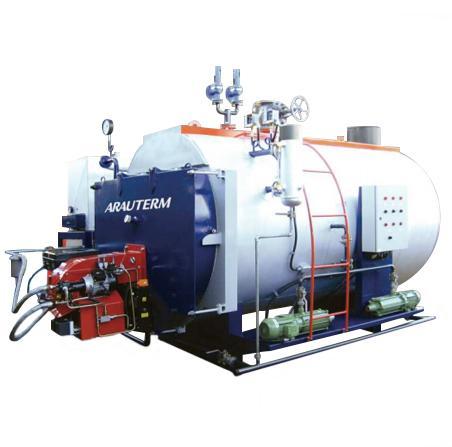

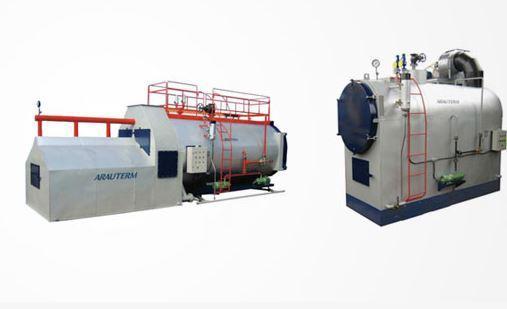

A caldeira flamotubular horizontal é um equipamento gerador de vapor de alta relevância industrial, amplamente utilizado em processos que demandam geração de vapor saturado ou superaquecido entre 5 e 25 kgf/cm² com capacidades de 500 kg/h a 30 t/h. Seu princípio de operação baseia-se no ciclo Rankine: os gases quentes de combustão percorrem internamente o feixe tubular em 2 ou 3 passes, transferindo calor à água contida no tubulão externo.

Na configuração horizontal, o eixo longitudinal do tubulão fica paralelo ao piso da casa de caldeiras, facilitando a instalação em ambientes com restrição de pé-direito e otimizando o acesso aos espelhos frontal e traseiro para inspeção periódica conforme NR-13 e NBR 16035. O queimador monobloco ou duobloco é acoplado frontalmente, permitindo queima de gás natural (PCI de 8.500 kcal/Nm³), GLP, óleo BPF ou biocombustíveis com ajuste automático de excesso de ar entre 10% e 20%, garantindo rendimento térmico global acima de 88%.

Feixe Tubular e Materiais: Os tubos de fogo são fabricados em aço ASTM A-179 ou equivalente NBR 5590, com espessura mínima calculada conforme ASME I para a pressão máxima admissível (PMA). O mandrilhamento dos tubos nos espelhos obedece ao critério de expansão de 1% a 3% do diâmetro interno, assegurando estanqueidade sem microtrincas. A dureza Brinell dos espelhos deve permanecer entre 120 e 180 HB após o processo de mandrilhamento e, quando aplicável, solda de selagem.

Conformidade NR-13 e Inspeção: Todo equipamento sujeito à NR-13 requer Prontuário da Caldeira atualizado e inspeção periódica por Profissional Habilitado (PH). Os ensaios não destrutivos obrigatórios incluem LP (líquido penetrante) nos cordões de solda dos espelhos e PM (partícula magnética) nas soldas estruturais. O ensaio hidrostático é realizado a 1,5x a PMA com certificado de calibração dos manômetros padrão.

Eficiência e OEE: Caldeiras flamotubulares horizontais bem mantidas atingem OEE acima de 92% em operação contínua. O MTBF típico supera 8.760 horas quando o tratamento químico de água mantém condutividade abaixo de 3.500 µS/cm e dureza total inferior a 0,5 ppm. O monitoramento de temperatura dos gases na saída da câmara de combustão (ideal entre 180°C e 220°C) permite detectar incrustações no feixe tubular que reduzem a eficiência térmica em até 5% por mm de depósito.

Critérios de Seleção B2B: A especificação correta exige análise de demanda de vapor em t/h, perfil de carga (contínuo ou intermitente), qualidade da água disponível, tipo de combustível e espaço físico. Para instalações com restrição de área, a versão horizontal com 3 passes oferece maior superfície de troca em menor comprimento total comparado a modelos verticais de mesma capacidade nominal. A versão com pré-aquecedor de ar e economizador integrado pode elevar o rendimento para até 92%.
