Caldeiras E Vasos De Pressão

Caldeiras e Vasos de Pressão: Engenharia Industrial e Conformidade NR-13

Caldeiras e vasos de pressão são equipamentos críticos em plantas industriais que operam com vapor saturado ou superaquecido em pressões de 0,5 bar até 64 kgf/cm² e temperaturas de 110°C a 480°C. A integridade estrutural desses equipamentos é regulamentada pela NR-13 e pelas normas ASME Seção I (caldeiras) e ASME Seção VIII (vasos de pressão) que estabelecem critérios rigorosos de projeto fabricação e inspeção.

A eficiência térmica de uma caldeira é diretamente influenciada pelo projeto do feixe tubular pela qualidade do isolamento térmico e pelo desempenho do queimador monobloco ou duobloco. Sistemas bem dimensionados atingem rendimento global superior a 90% com base no PCI do combustível reduzindo o consumo energético e aumentando o OEE da planta. A vazão de vapor pode variar de 0,5 t/h em caldeiras compactas a mais de 50 t/h em unidades de médio porte utilizadas em processos de papel e celulose alimentos e bebidas e petroquímica.

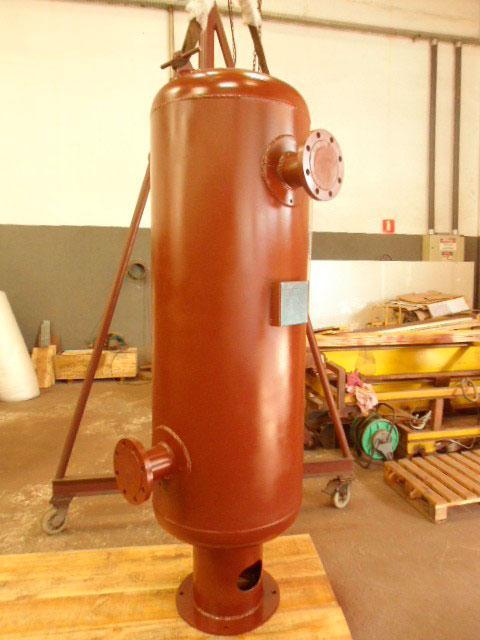

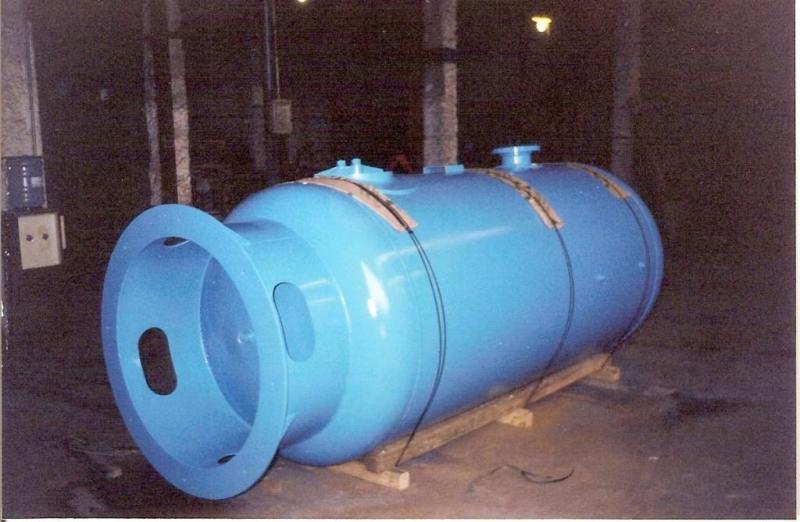

Em vasos de pressão as especificações de engenharia englobam seleção de materiais conforme ASME II (SA-516 Gr.70 SA-387 SA-240) cálculo de espessuras pelo método MAWP e análise de fadiga para ciclos de pressurização. O conceito de estanqueidade é central: ensaios hidrostáticos a 1,5 vezes a pressão de projeto e ensaios não destrutivos (END) como LP PM US e RX garantem a integridade antes da entrada em operação.

A NR-13 exige que todo equipamento de pressão seja cadastrado no prontuário com Registro de Segurança atualizado laudo de inspeção periódica emitido por Profissional Habilitado (PH) e Plano de Inspeção estabelecido conforme categoria de risco. O intervalo máximo entre inspeções internas varia de 12 a 36 meses dependendo do fluido de trabalho e da categoria do equipamento. O não cumprimento implica em embargo imediato e responsabilidade civil e criminal do gestor.

O MTBF de caldeiras industriais bem mantidas supera 8.760 horas quando aliado a programas de manutenção preditiva como análise de água de alimentação controle de incrustações no feixe tubular e monitoramento de espessura por ultrassom. O MTTR médio para reparos em campo gira entre 4 e 16 horas dependendo da complexidade e do acesso ao equipamento.

Na fabricação e reforma de caldeiras técnicas como mandrilhamento de tubos soldagem SMAW/GTAW com procedimento qualificado (EPS/RQS conforme ASME IX) e aplicação de refratário de alta temperatura até 1.400°C são fundamentais para garantir vida útil acima de 20 anos. Componentes como superaquecedor economizador pré-aquecedor de ar e tubulão superior e inferior devem ser projetados para suportar gradientes térmicos severos sem comprometer a estanqueidade do circuito de vapor.

Critérios B2B de seleção de fornecedores incluem certificação ISO 9001 e ISO 14001 capacidade de emitir PMTA e ART de projeto além de histórico documentado de ensaios hidrostáticos. A dureza Brinell dos materiais deve ser rastreável por certificado MTR e o AQL de fabricação validado por inspetor independente.
