Inspeção De Segurança Nr 13 Em Caldeiras

Inspeção de Segurança NR-13 em Caldeiras: Conformidade Normativa e Integridade Operacional

A inspeção de segurança NR-13 em caldeiras é uma exigência legal estabelecida pelo Ministério do Trabalho e Emprego para todo equipamento a pressão em operação no território nacional. A Norma Regulamentadora 13 define os critérios mínimos de segurança para caldeiras a vapor e vasos de pressão abrangendo desde o projeto e fabricação até a operação e manutenção periódica. O não cumprimento implica em autuação fiscal paralisação compulsória da planta e risco severo à integridade física dos trabalhadores.

A periodicidade das inspeções é determinada pela categoria do equipamento e pelo histórico operacional. Caldeiras de alta pressão (acima de 1960 kPa ou 20 kgf/cm²) exigem inspeção interna a cada 12 meses e inspeção externa a cada 6 meses. Para equipamentos com Programa de Gerenciamento de Integridade (PGI) aprovado pelo Profissional Habilitado (PH) o intervalo pode ser ampliado conforme análise de risco documentada segundo a API 510 e metodologia RBI (Risk Based Inspection).

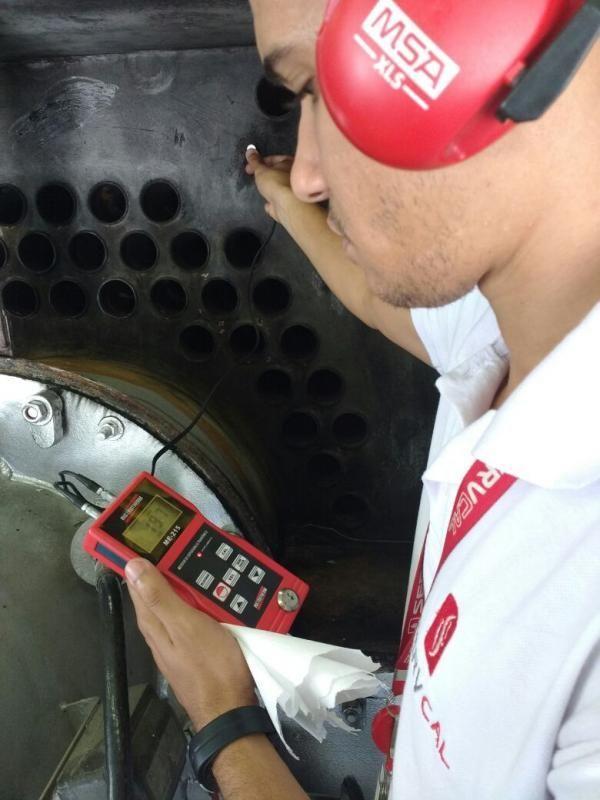

O escopo técnico abrange os seguintes Ensaios Não Destrutivos (END): Líquido Penetrante (LP) para detecção de descontinuidades superficiais em espelhos e tampos hemisféricos, Partícula Magnética (PM) em componentes ferromagnéticos do feixe tubular, Ultrassom (US) para medição de espessura mínima de parede no tubulão superior e inferior, e Radiografia Industrial (RX) em juntas soldadas de categoria A e B conforme ASME VIII Div.1. A análise de dureza Brinell nas zonas termicamente afetadas pelo processo de soldagem complementa a avaliação metalúrgica completa do conjunto.

O ensaio hidrostático é executado a 1,5 vezes a pressão máxima de trabalho admissível (PMTA) conforme definido no Prontuário da Caldeira. A estanqueidade do sistema é verificada em todas as conexões flangeadas válvulas de segurança e drenos. Falha neste ensaio indica comprometimento estrutural crítico e exige reparo certificado antes do retorno à operação. Válvulas de segurança devem ser taradas e lacradas por laboratório credenciado.

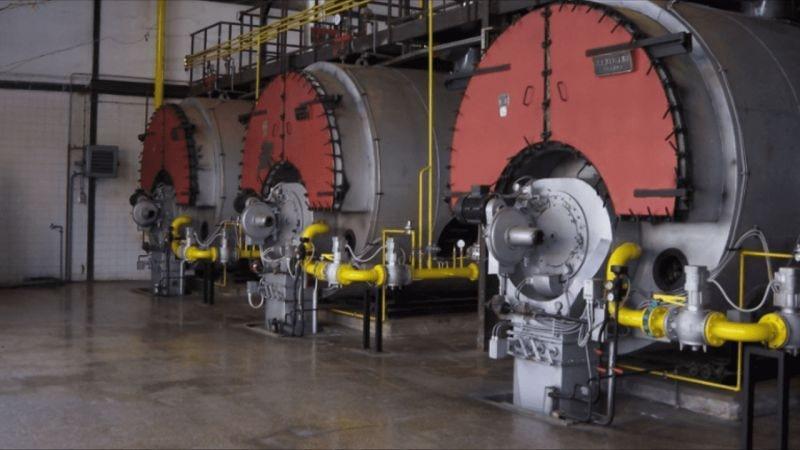

Caldeiras com PMTA entre 10 e 25 kgf/cm² e capacidade de geração de 5 a 30 t/h de vapor saturado são as mais comuns nos setores de alimentos têxtil e química. A inspeção preventiva executada dentro do prazo normativo reduz o MTTR em até 40% e eleva o OEE da linha produtiva em 8 a 15 pontos percentuais ao eliminar paradas não programadas por falha de pressão ou ruptura de tubo do feixe tubular.

A documentação obrigatória inclui: Prontuário da Caldeira atualizado conforme Anexo I da NR-13, Registro de Segurança (RS) com histórico de todas as inspeções e intervenções realizadas, Projeto de instalação com ART do Responsável Técnico, e Laudo de Inspeção assinado por Inspetor certificado ABENDI NR-13 nível II ou superior. A ausência de qualquer destes documentos configura infração grave perante a fiscalização do trabalho e compromete a renovação do seguro patrimonial da planta.

Critérios B2B para seleção do fornecedor: certificação ISO 9001 do laboratório de END acervo técnico com mais de 200 laudos anuais software de gestão de integridade integrado (API RBI 581) e capacidade de mobilização em até 48 horas para plantas em turno contínuo.
