Manutenção de Caldeiraria e Usinagem: Desempenho Técnico e Conformidade Normativa

A manutenção de caldeiraria e usinagem é um conjunto integrado de operações técnicas destinado a preservar a integridade estrutural, a estanqueidade e a eficiência térmica de caldeiras industriais e equipamentos sob pressão. Em plantas de geração de vapor, a degradação progressiva de tubos, espelhos, feixe tubular e tubulões exige intervenções precisas que combinem soldagem qualificada, mandrilhamento e usinagem de alta tolerância dimensional.

Do ponto de vista operacional, falhas em caldeiras flamotubulares e aquatubulares impactam diretamente o OEE (Overall Equipment Effectiveness) e elevam o MTTR (Mean Time To Repair). Estudos de confiabilidade em instalações industriais apontam que planos de manutenção preditiva e preventiva bem estruturados reduzem o MTTR em até 40% e aumentam o MTBF (Mean Time Between Failures) em 25%, resultando em ganhos diretos de disponibilidade e eficiência térmica acima de 5 pontos percentuais.

A conformidade com a NR-13 é obrigatória para qualquer intervenção de manutenção. Toda caldeira com pressão de operação acima de 0,06 MPa (0,6 kgf/cm²) deve ser inspecionada por Profissional Habilitado (PH) conforme periodicidade estabelecida em lei. O laudo deve contemplar ensaios não destrutivos (END): Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia Industrial (RX), garantindo detecção de descontinuidades internas e superficiais.

Na usinagem de componentes para caldeiraria, o controle dimensional é crítico. Espelhos usinados devem apresentar rugosidade superficial Ra inferior a 3,2 µm nas faces de vedação. Flanges e bocais usinados para operação acima de 10 bar devem seguir as especificações ASME VIII ou ASME I. Materiais como ASTM A-516 Gr.70 e SA-210 são amplamente utilizados por sua resistência à fluência e à corrosão sob tensão em temperaturas de operação de até 450°C.

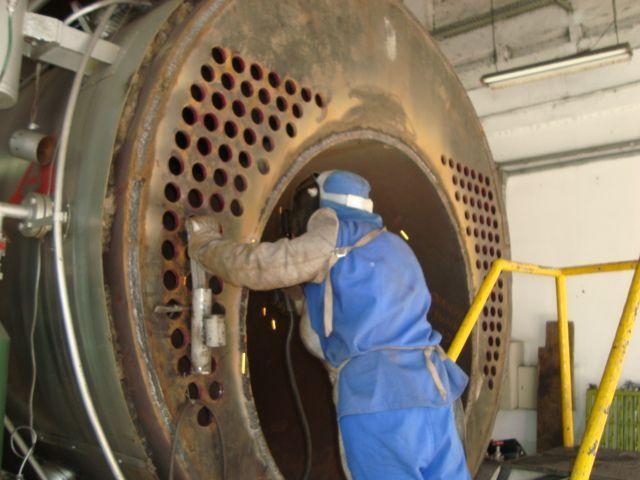

O mandrilhamento de tubos no espelho garante a estanqueidade do feixe tubular sem introdução de tensões residuais excessivas. O processo é executado com mandris expansivos calibrados respeitando tolerância de expansão entre 1% e 3% da espessura da parede do tubo. A verificação por ensaio hidrostático a 1,5 vez a pressão máxima de trabalho (PMTA) confirma a integridade da junta após o mandrilhamento.

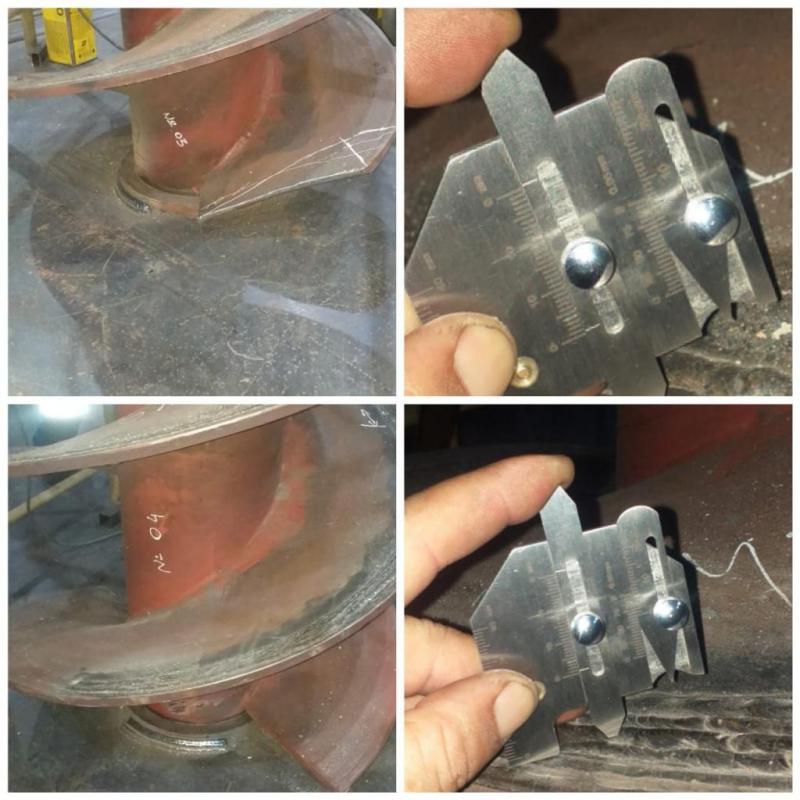

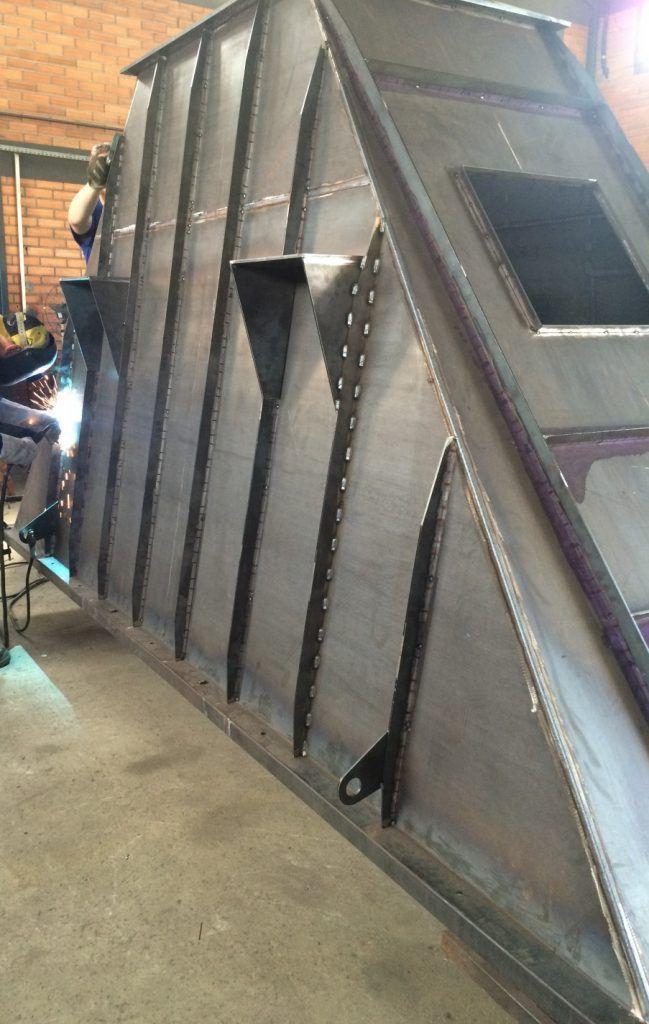

Para operações de soldagem na manutenção de caldeiraria, os procedimentos de qualificação seguem ASME IX e NBR 16035, com controle de temperatura de pré-aquecimento e PWHT conforme a dureza Brinell do material base. O refratário e o isolamento térmico das câmaras de combustão são inspecionados quanto à espessura e integridade, impactando diretamente na eficiência de combustão e no rendimento térmico global. O economizador e o pré-aquecedor de ar também integram o escopo de inspeção preventiva, com limpeza e verificação de obstruções no fluxo Rankine do ciclo de geração de vapor.
