Inspeção de Caldeiras e Vasos de Pressão: Conformidade NR-13 e Integridade Operacional

A inspeção de caldeiras e vasos de pressão é exigência normativa estabelecida pela NR-13 (Norma Regulamentadora do MTE) e fundamentada tecnicamente pelas normas ASME I, ASME VIII e NBR 16035. Equipamentos operando acima de 1 kgf/cm² de pressão manométrica ou com temperatura superior a 60°C requerem inspeção periódica obrigatória por Profissional Habilitado (PH) e acompanhamento de Serviço Próprio de Inspeção de Equipamentos (SPIE).

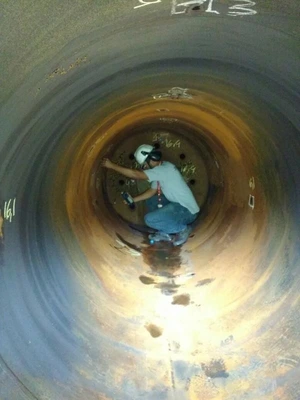

A inspeção técnica abrange ensaios não destrutivos (END) como Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia (RX). A seleção do método END é definida pela geometria do equipamento, tipo de junta soldada e histórico operacional. Em caldeiras aquatubulares operando entre 10 e 40 bar e temperaturas de 180°C a 400°C, o ensaio ultrassônico (US) é prioritário para mapeamento de perda de espessura em feixe tubular e espelho.

O ensaio hidrostático valida a estanqueidade do vaso após reparos ou ao término de cada período de inspeção periódica. A pressão de teste é fixada em 1,5 vezes a Pressão Máxima de Operação Permitida (PMOP) conforme ASME VIII Div. 1. Para caldeiras de tubos de fumaça com pressão de operação de 12 kgf/cm², a pressão de ensaio atinge 18 kgf/cm², garantindo a integridade estrutural das juntas soldadas e tampas.

Na avaliação de caldeiras, a inspeção contempla análise do superaquecedor, do economizador, do pré-aquecedor de ar, do tubulão superior e inferior e do sistema de queimador monobloco ou duobloco. O controle de dureza Brinell (HB) em zonas termicamente afetadas (ZTA) é fundamental para identificar fragilização por hidrogênio ou degradação metalúrgica em aços carbono SA-178 e SA-192. O refratário e o isolamento térmico também são inspecionados quanto à aderência e espessura remanescente.

A gestão do MTBF (Mean Time Between Failures) e do MTTR (Mean Time To Repair) de caldeiras industriais é diretamente impactada pela periodicidade e qualidade das inspeções. Plantas com programa SPIE estruturado registram MTBF superior a 8.760 horas anuais e redução de downtime não planejado acima de 35%. O OEE de linhas com geração de vapor acima de 5 t/h mantém-se acima de 85% quando o programa de inspeção segue os intervalos máximos previstos na NR-13.

Para vasos de pressão enquadrados nas Categorias I, II ou III da NR-13, o prazo de inspeção periódica interna varia de 12 a 36 meses e a inspeção externa é semestral. O relatório deve ser registrado no Prontuário do Equipamento, contendo histórico de reparos, resultados de END, certificados de materiais e registros de conformidade com ISO 9001 e ISO 14001. O controle AQL das soldas e o acompanhamento do PCI do combustível complementam a análise de eficiência térmica global do sistema.
