Inspeção De Caldeiras Flamotubulares

Inspeção de Caldeiras Flamotubulares: Conformidade NR-13 e Integridade Operacional

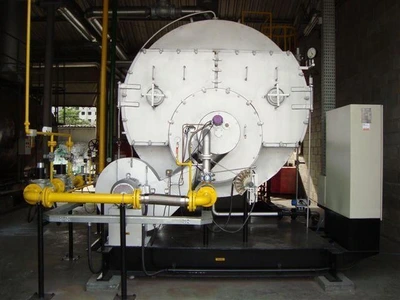

A inspeção de caldeiras flamotubulares é um requisito normativo obrigatório pela NR-13 e fundamental para garantir a integridade estrutural de equipamentos que operam com pressão de até 25 kgf/cm² e temperatura de até 350°C. Nesses equipamentos, os gases quentes de combustão percorrem o feixe tubular internamente, transferindo calor para a água no costado externo — configuração que impõe cargas térmicas e mecânicas severas sobre os tubos, espelhos e tubulão.

O programa de inspeção deve ser conduzido por Profissional Habilitado (PH) conforme exigido pela NR-13 e registrado no Prontuário do Equipamento. A periodicidade máxima entre inspeções externas é de 12 meses e entre inspeções internas de 24 meses para caldeiras em operação contínua. A antecipação ou postergação desses intervalos requer laudo técnico fundamentado com base nos resultados dos Ensaios Não Destrutivos (END).

Os principais END aplicados à caldeira flamotubular incluem: Líquido Penetrante (LP) para detecção de trincas superficiais em espelhos e cordões de solda do costado — Partícula Magnética (PM) para componentes ferromagnéticos — Ultrassom (US) para medição de espessura remanescente em tubos e virolas detectando corrosão interna e externa — e Radiografia Industrial (RX) para avaliação de descontinuidades volumétricas em juntas soldadas críticas. O AQL das inspeções deve estar documentado no plano de manutenção preventiva.

Durante a inspeção interna é mandatório verificar: acúmulo de incrustações no feixe tubular (redução de até 15% na eficiência térmica por milímetro de incrustação) — integridade do mandrilhamento dos tubos no espelho frontal e traseiro — condição do refratário da câmara de combustão e do queimador monobloco ou duobloco. A estanqueidade das juntas de expansão e flanges deve ser confirmada com ensaio hidrostático a 1,5x a Pressão Máxima de Trabalho Permitida (PMTP) conforme NBR 16035 e ASME I.

A dureza Brinell dos tubos e chapas do costado é verificada sempre que houver suspeita de superaquecimento localizado — valores acima de 200 HB indicam possível alteração metalúrgica por operação fora dos parâmetros de projeto. O isolamento térmico externo é inspecionado visualmente para garantir perdas por radiação inferiores a 2% da capacidade nominal. O economizador e o pré-aquecedor de ar são inspecionados quanto à obstrução por fuligem e corrosão por ponto de orvalho (abaixo de 130°C nos gases de saída).

A conformidade com ISO 9001 e ISO 14001 exige rastreabilidade completa dos registros de inspeção, calibração dos instrumentos de medição (manômetros, termopares e válvulas de segurança) e gestão dos resíduos gerados no processo. Empresas com certificação IRIS aplicam critérios adicionais de MTBF e MTTR na análise de risco dos equipamentos a vapor, elevando a confiabilidade operacional do ativo.

A seleção de uma empresa especializada deve considerar: acervo técnico de laudos em caldeiras flamotubulares acima de 5.000 kg/h de geração de vapor, qualificação dos inspetores em END Nível II ou III (ABENDI/ASNT) e histórico de conformidade auditada. Um programa estruturado de inspeção reduz o índice de falhas catastróficas em mais de 80% e sustenta continuidade operacional com OEE elevado e menor MTTR.
