Distribuidor de Caldeira a Vapor: Função e Especificações Técnicas

O distribuidor de caldeira a vapor é o componente responsável pela coleta e distribuição uniforme do vapor saturado ou superaquecido gerado no tubulão superior para as linhas de processo industrial. Sua correta especificação impacta diretamente a eficiência térmica do ciclo Rankine e a estabilidade operacional de sistemas com pressão de até 21 kgf/cm² e temperatura de até 350°C.

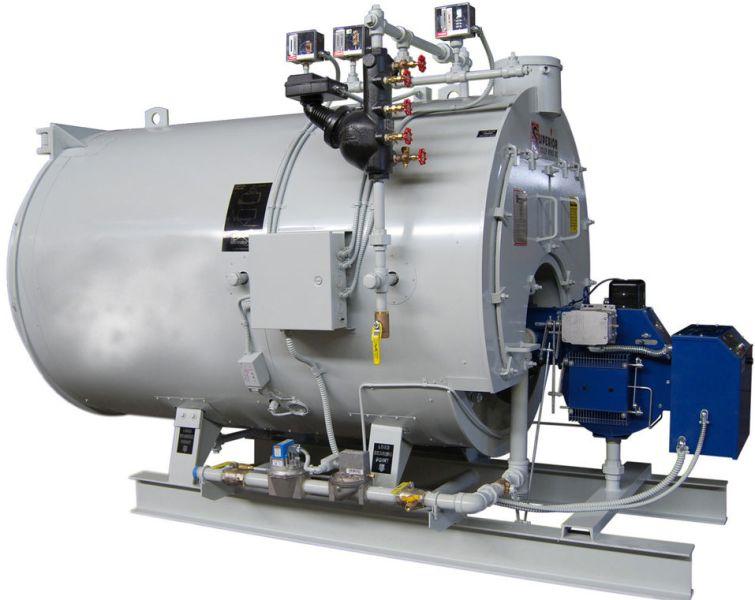

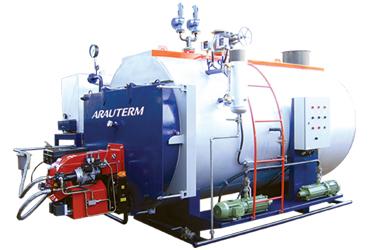

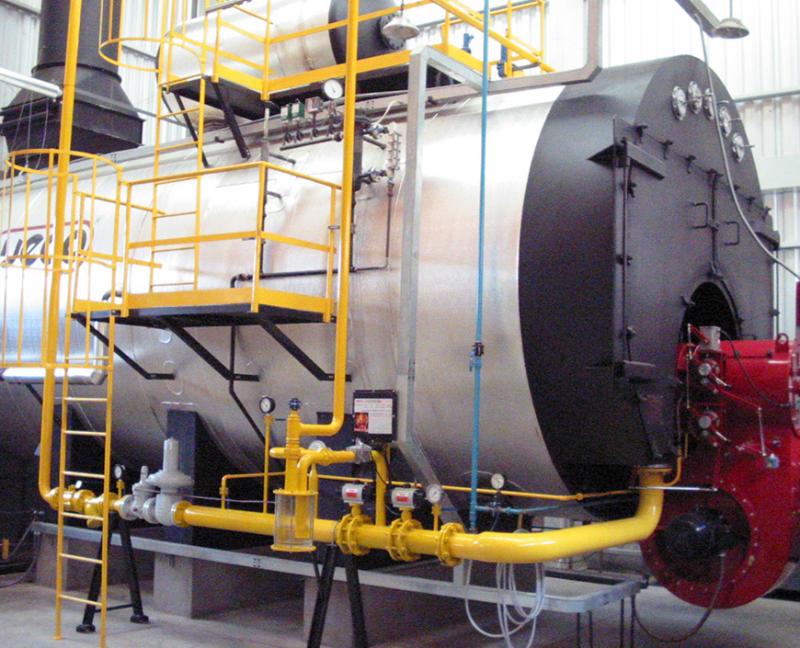

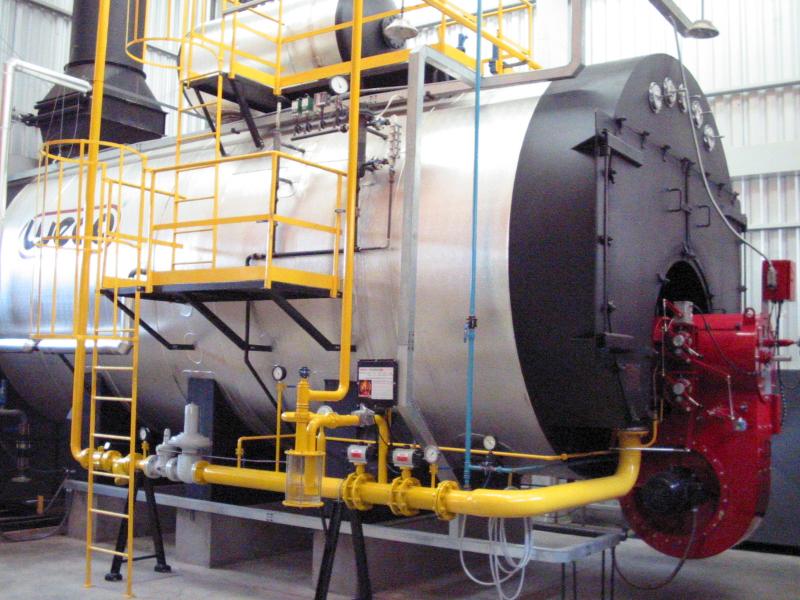

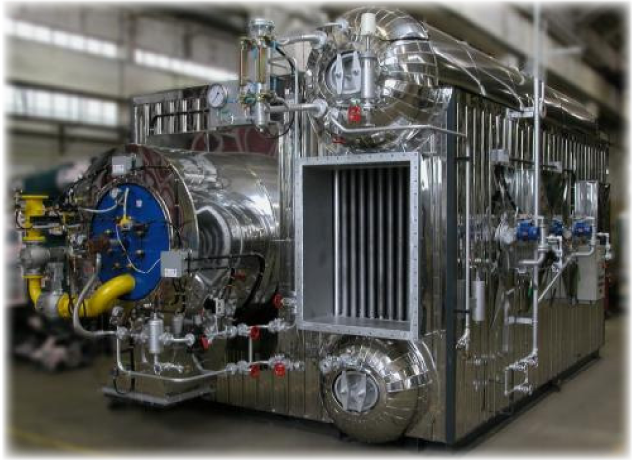

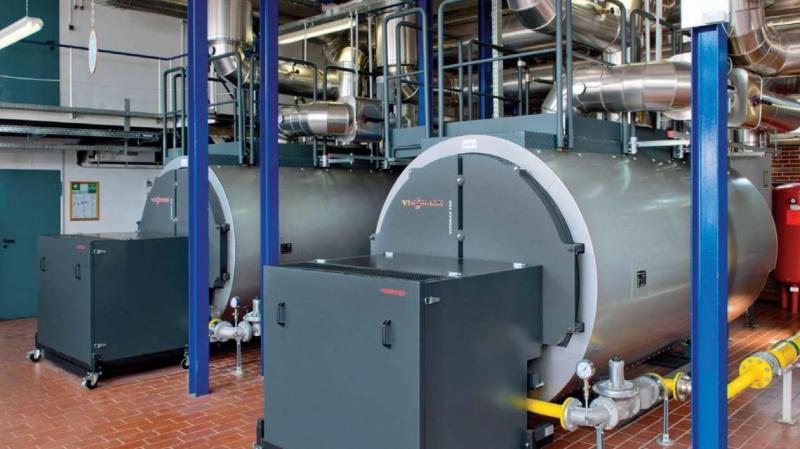

Em caldeiras flamotubulares e aquatubulares de médio e grande porte, o distribuidor atua como câmara coletora principal, garantindo homogeneidade de pressão em toda a rede de distribuição. A ausência de equalização adequada provoca variações de pressão acima de 0,5 bar entre ramais, comprometendo o OEE da planta e aumentando o consumo específico de combustível. Projetos otimizados reduzem perdas de carga em até 18% em comparação com configurações convencionais.

Do ponto de vista normativo, o distribuidor é parte integrante do sistema de geração e distribuição de vapor sujeito às exigências da NR-13 e à norma ASME Seção I para caldeiras de potência. O dimensionamento deve obedecer aos critérios de estanqueidade definidos pelo ensaio hidrostático a 1,5 vez a pressão máxima de operação (PMTA), além de inspeção por END com líquido penetrante (LP) ou partícula magnética (PM) em todas as soldas de filete e topo.

Os materiais mais empregados são aço carbono ASTM A106 Gr.B para temperaturas até 425°C e aço liga ASTM A335 P11 (Cr-Mo) para aplicações acima de 450°C. A espessura mínima de parede é calculada conforme a fórmula de Barlow adaptada pela ASME PG-27, considerando coeficiente de junta soldada E entre 0,70 e 1,00 dependendo do processo e inspeção aplicados.

No contexto de manutenção preditiva e inspeção periódica, a vida útil do distribuidor é influenciada pela dureza Brinell da chapa (tipicamente entre 120 e 180 HB para aço carbono) e pela taxa de corrosão interna em função da qualidade da água tratada. Parâmetros como condutividade do condensado abaixo de 10 µS/cm e teor de oxigênio dissolvido inferior a 0,007 mg/L são críticos para o MTBF do componente.

Para seleção B2B, os critérios técnicos determinantes incluem: capacidade de vazão em t/h de vapor por ramal de saída, perda de carga máxima admissível na coleção, configuração de bocais flangeados ANSI 150/300# ou roscados NPT, presença de purgas automáticas e compatibilidade com isolamento térmico em lã de rocha com densidade mínima de 100 kg/m³. A conformidade com a ISO 9001 na fabricação assegura rastreabilidade de materiais e repetibilidade dimensional nos processos de mandrilhamento e soldagem dos espelhos.
