Caldeira a Vapor Industrial: Geração de Vapor com Alta Eficiência Térmica

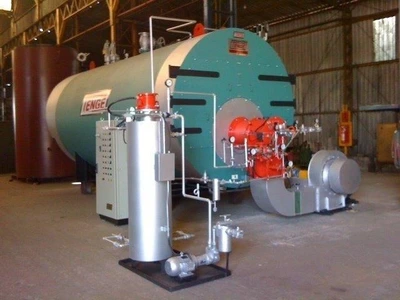

A caldeira a vapor industrial é o coração energético de plantas de processo que demandam vapor saturado ou superaquecido para aquecimento indireto, geração de energia elétrica via ciclo Rankine ou acionamento de turbinas. Operando com pressões que variam de 5 kgf/cm² até 120 kgf/cm² e temperaturas superiores a 450°C no superaquecedor, estes equipamentos exigem rigor em projeto, fabricação e inspeção contínua conforme NR-13 e ASME Seção I.

A eficiência térmica global de uma caldeira industrial é determinada por múltiplos fatores: qualidade da combustão no queimador monobloco ou duobloco, recuperação de calor no economizador e no pré-aquecedor de ar, estanqueidade do feixe tubular e condição do refratário e isolamento térmico. Caldeiras modernas com economizador integrado alcançam rendimento global acima de 88%, reduzindo o consumo de combustível com PCI de 9.500 kcal/kg e impactando diretamente o OEE da planta.

O feixe tubular é o componente crítico de transferência de calor. Tubos com diâmetro externo entre 38 mm e 76 mm, fabricados em aço ASTM A-192 ou SA-210 grau A1, são fixados ao espelho por mandrilhamento e solda para garantir estanqueidade plena. A pressão de projeto do tubulão superior é calculada conforme ASME Seção I com fator de junta E=1,0 em soldas 100% radiografadas. A rugosidade Ra interna dos tubos influencia diretamente o coeficiente global de transferência de calor (U) e a formação de incrustações.

A conformidade com a NR-13 é obrigatória para todas as caldeiras com pressão de operação igual ou superior a 60 kPa manométricos. O Prontuário da Caldeira deve conter o projeto de construção aprovado por Engenheiro habilitado, o resultado do ensaio hidrostático a 1,5x a pressão de projeto e registros de END (LP em soldas de ângulo, PM em regiões de alta tensão térmica, US em espessuras de casco e RX em juntas de topo) com MTBF e MTTR documentados.

Para aplicações de alta capacidade com vazão de vapor acima de 20 t/h, caldeiras do tipo aquatubular com tubulão e feixes de tubos de água são a especificação predominante. Caldeiras flamotubulares tipo Economic ou Cornouailles atendem demandas de até 15 t/h com pressão até 18 kgf/cm². A seleção do tipo é determinada pela demanda de vapor em t/h, pressão de operação em kgf/cm², qualidade da água de alimentação com dureza máxima de 0,5 ppm e disponibilidade de combustível como gás natural ou BPF.

A manutenção preventiva estruturada com inspeção interna anual reduz o MTTR em até 40% e prolonga a vida útil do equipamento para além de 25 anos. Inclui limpeza química do lado água para remoção de incrustação calcárea, medição de espessura por ultrassom em pontos críticos do casco e tubulão e verificação da dureza Brinell (HB) em zonas termicamente afetadas pelo ciclo térmico contínuo.
