Usinagem de Eixos Industriais: Precisão Dimensional e Conformidade Normativa

A usinagem de eixos é uma das operações mais críticas na manufatura industrial, exigindo controle rigoroso de tolerâncias dimensionais e geométricas para garantir o desempenho e a vida útil de conjuntos mecânicos em aplicações de alta demanda. Eixos mal usinados são responsáveis por até 35% das falhas prematuras em equipamentos rotativos, impactando diretamente o MTBF e o OEE da planta.

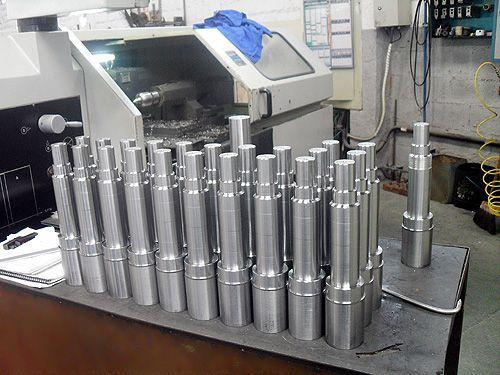

Em processos de torneamento CNC e retificação cilíndrica, é possível atingir tolerâncias dentro da faixa IT5 a IT6 (ISO 286-1), com rugosidade superficial Ra entre 0,8 e 3,2 µm conforme a aplicação. Para eixos de transmissão em bombas centrífugas e compressores operando acima de 1.500 RPM, a rugosidade Ra 1,6 é referência mínima para garantir estanqueidade em vedações do tipo gaxeta e selo mecânico.

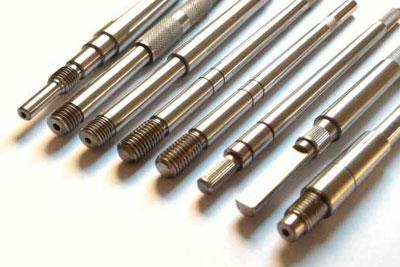

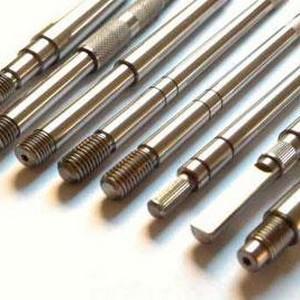

O processo abrange torneamento desbaste e acabamento, faceamento, abertura de rasgos de chaveta, furação axial e retificação cilíndrica externa e interna. Materiais como ABNT 1045, ABNT 4140, ABNT 4340 e aços inoxidáveis AISI 316 são usinados com parâmetros de corte ajustados à dureza Brinell do material — tipicamente entre 180 HB e 350 HB para aços ligados tratados termicamente.

A conformidade com a NR-12 é mandatória em toda operação de usinagem. Isso inclui proteção de partes móveis dos tornos e retificadoras, EPI adequado ao operador e procedimentos documentados de setup e troca de ferramenta. A norma exige análise de risco para operações com peças de grande comprimento (razão L/D acima de 8), onde o risco de flambagem e vibração do eixo durante o corte é elevado.

Para eixos de caldeiras e equipamentos de geração de vapor, o controle dimensional pós-usinagem é realizado com micrômetro externo de resolução 0,001 mm, relógio comparador para verificação de batimento radial (máximo 0,02 mm em eixos de bomba) e rugosímetro portátil. O rastreamento metrológico segue ISO 9001:2015 com emissão de relatório dimensional vinculado ao número de série da peça.

Eixos retificados para aplicações em vasos de pressão e tubulações críticas sob NR-13 devem passar por END por líquido penetrante (LP) ou partícula magnética (PM) para detecção de trincas superficiais antes da montagem. A aceitação segue critérios AQL definidos em projeto ou norma do cliente — garantindo rastreabilidade total do prontuário do equipamento.

A terceirização da usinagem de eixos para fornecedor especializado reduz o MTTR em paradas corretivas. Peças reparadas com geometria correta retornam o equipamento à operação em menor tempo frente à fabricação improvisada em campo. A documentação técnica entregue — relatório dimensional, certificado de material e laudo de END — integra o prontuário conforme exigência da NR-13 e normas ASME I/VIII.
