Inspeção De Integridade De Caldeiras

Inspeção de Integridade de Caldeiras: Conformidade NR-13 e Máxima Confiabilidade Operacional

A inspeção de integridade de caldeiras é o processo técnico-normativo que garante a operação segura de vasos de pressão e geradores de vapor dentro dos limites estabelecidos pela NR-13, ASME Seção I e NBR 16035. Caldeiras operando fora dos parâmetros de inspeção elevam o risco de falha catastrófica e aumentam o MTTR em até 340% comparado a ativos com programa de integridade estruturado.

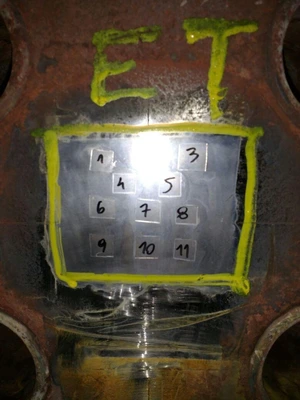

O escopo técnico de uma inspeção de integridade abrange ensaios não destrutivos (END) completos: Líquido Penetrante (LP) para detecção de trincas superficiais em espelhos e tubulões, Partícula Magnética (PM) em componentes ferromagnéticos, Ultrassom (US) para medição de espessura de feixe tubular e casco, Radiografia Industrial (RX) em soldas de alta criticidade. A combinação desses métodos eleva o índice de detecção de descontinuidades para acima de 97% em conformidade com critérios AQL industriais.

Durante a inspeção de integridade são verificados parâmetros críticos como: pressão máxima admissível de trabalho (PMTA) em kgf/cm², temperatura de projeto em °C, espessura mínima remanescente por corrosão (taxa de corrosão mm/ano), dureza Brinell de chapas e soldas, estanqueidade do sistema via ensaio hidrostático a 1,3x PMTA. A análise de superaquecedores inclui verificação de incrustação interna e eficiência de transferência térmica (kJ/kg) impactando diretamente o fluxo Rankine e a eficiência global da planta.

A conformidade com a NR-13 exige que toda caldeira das categorias A e B possua Livro de Registro atualizado, Prontuário Técnico completo, Responsável Técnico habilitado (engenheiro com ART ativa), inspeção de segurança inicial antes do primeiro uso, inspeção periódica conforme categoria e pressão de operação. O não cumprimento expõe a empresa a interdição imediata e multas superiores a R$ 80.000.

Do ponto de vista de engenharia de manutenção a inspeção de integridade é o principal driver do MTBF em sistemas de geração de vapor. Plantas com inspeção semestral estruturada registram MTBF médio 2,8x superior e OEE acima de 87% em comparação a ativos sem programa formal. A análise preditiva integrada (termografia + US + análise de água) permite antecipar falhas em economizadores, pré-aquecedores de ar e lavadores de gases com janela de ação de 60 a 120 dias.

Para caldeiras de biomassa, gás natural ou óleo combustível com capacidade entre 1 t/h e 30 t/h, os critérios de seleção B2B para contratação de inspeção incluem: certificação ISO 9001 do prestador, acreditação dos laboratórios de END pela ABNT/ISO 17025, emissão de Relatório de Inspeção com laudo técnico assinado por engenheiro habilitado no CREA, prazo de entrega do laudo em até 5 dias úteis e rastreabilidade digital dos registros conforme ISO 14001.
