Inspeção De Caldeiras A Vapor

Inspeção de Caldeiras a Vapor: Conformidade NR-13 e Desempenho Operacional

A inspeção de caldeiras a vapor é uma obrigação legal estabelecida pela Norma Regulamentadora NR-13 e um pilar estratégico para a segurança operacional em plantas industriais. Caldeiras que operam fora dos parâmetros inspecionados apresentam risco crítico de falha catastrófica, com impacto direto no MTBF da instalação e no OEE da linha produtiva.

Segundo a NR-13, todo vaso de pressão classificado na categoria A deve passar por inspeção periódica com intervalo máximo de 24 meses para inspeções externas e 48 meses para inspeções internas. A não conformidade implica interdição imediata pelo Ministério do Trabalho e Previdência.

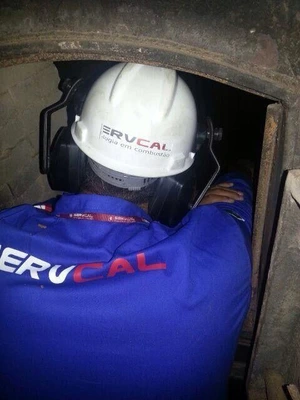

O escopo técnico de uma inspeção completa abrange avaliação da estanqueidade do feixe tubular, análise dimensional do tubulão de vapor e de água, verificação do superaquecedor e do economizador, além de inspeção visual e por END nas soldas de juntas e bocais. Os métodos aplicados incluem LP (líquido penetrante), PM (partícula magnética), US (ultrassom) e RX (radiografia industrial).

O profissional habilitado em NR-13 realiza medição de espessura por ultrassom para rastrear perda por corrosão interna e erosão. Caldeiras flamotubulares com pressão de operação acima de 10 kgf/cm² exigem análise dimensional do espelho (placa tubo) e laudo de mandrilhamento, além da verificação dos refratários e do isolamento térmico com termometria de contato.

Para caldeiras aquatubulares de alta pressão — operando entre 40 e 120 bar com temperaturas de 400°C a 550°C — a inspeção incorpora análise metalográfica de réplica in situ e ensaio de dureza Brinell para avaliação de fluência e fragilização pelo hidrogênio. O rendimento térmico deve ser aferido com base no fluxo Rankine e no PCI do combustível utilizado.

A inspeção do sistema de combustão contempla o queimador monobloco ou duobloco, a câmara de combustão, o pré-aquecedor de ar e o lavador de gases para controle de emissões atmosféricas. Parâmetros como vazão de vapor em t/h, pressão de trabalho máxima admissível (PTMA) e temperatura de operação devem estar registrados no Prontuário da Caldeira conforme NR-13 e NBR 16035.

O ensaio hidrostático é realizado a 1,5 vez a PTMA e valida a integridade estrutural após reparos ou intervenções em regiões sob pressão. A rastreabilidade do processo é garantida por relatório AQL com evidências fotográficas e laudos END assinados por Inspetor de Equipamentos nível II ou III conforme ABENDI e ASME.

Empresas que adotam inspeção preditiva integrada ao CMMS reportam redução de até 35% no MTTR de paradas não programadas e ganho de 12% na eficiência térmica global da unidade geradora de vapor.
