Caldeira Industrial a Vapor: Eficiência Térmica e Conformidade NR-13

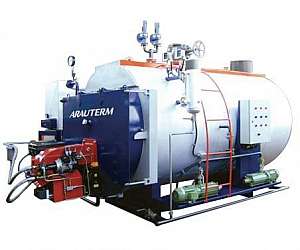

A caldeira industrial a vapor é o coração dos sistemas de geração de energia térmica em plantas industriais de médio e grande porte. Operando sob o ciclo Rankine, esses equipamentos convertem energia química do combustível em vapor saturado ou superaquecido para aplicações como geração de energia elétrica, aquecimento de processo, esterilização e acionamento de turbinas industriais.

Em termos de especificações operacionais, caldeiras industriais a vapor trabalham com pressões entre 3 e 40 kgf/cm² e temperaturas de 160°C a 450°C no vapor gerado. A vazão de vapor pode variar de 0,5 t/h em caldeiras flamotubulares compactas até 100 t/h em caldeiras aquatubulares de grande porte. O rendimento térmico de referência fica entre 82% e 92%, dependendo da configuração do sistema e da qualidade do combustível utilizado, com PCI do gás natural em torno de 8.500 kcal/m³ e da biomassa entre 2.800 e 3.500 kcal/kg.

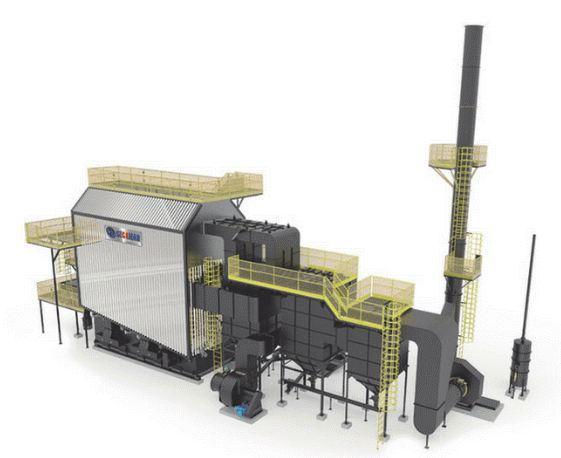

A estrutura do equipamento inclui tubulão superior e inferior, feixe tubular, superaquecedor, economizador e pré-aquecedor de ar, componentes que maximizam a recuperação de calor dos gases de combustão e elevam o OEE da planta. O queimador monobloco ou duobloco é selecionado conforme a carga térmica e a viscosidade do combustível. Sistemas com lavador de gases garantem conformidade com as emissões atmosféricas exigidas pela legislação ambiental (ISO 14001).

A conformidade com NR-13 é mandatória para toda caldeira com pressão de operação superior a 0,5 kgf/cm². Os requisitos incluem: Prontuário técnico atualizado, Plano de Inspeção e Manutenção (PIM), categorização por grupo de risco (A a D), inspeção periódica por Profissional Habilitado e Autorizado (PH e PA), além de ensaios hidrostáticos e END que abrangem Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia Industrial (RX). A norma NBR 16035 e as diretrizes ASME Seção I complementam os critérios de projeto e inspeção.

Na seleção de equipamentos B2B, os critérios técnicos prioritários incluem: material do feixe tubular em aço ASTM A-192 ou A-210 para tubos de alta pressão, dureza Brinell controlada no processo de laminação e mandrilhamento, refratário interno resistente a temperaturas acima de 1.200°C e isolamento térmico da carcaça com eficiência de retenção acima de 95%. O MTBF médio de caldeiras bem mantidas supera 25.000 horas, com MTTR abaixo de 48 horas em paradas programadas.

A estanqueidade do sistema é validada por ensaio hidrostático a 1,5x a Pressão Máxima de Trabalho Admissível (PMTA), com verificação criteriosa de juntas, espelhos tubulares e conexões flangeadas. A inspeção interna contempla avaliação de incrustações, que reduzem em até 15% a eficiência térmica por milímetro de depósito, além de corrosão localizada e desgaste erosivo no feixe tubular. Programas de tratamento de água conforme ABNT garantem controle de pH entre 10,5 e 11,5 e condutividade dentro dos limites normativos.
