Caldeira Flamotubular: Princípio Operacional e Aplicações Industriais

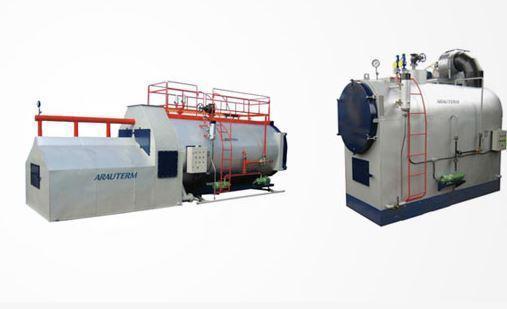

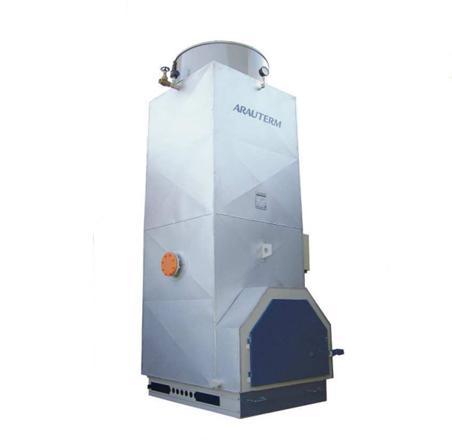

A caldeira flamotubular é um equipamento gerador de vapor no qual os gases quentes de combustão percorrem o interior dos tubos imersos em água. Este princípio de troca térmica — por convecção e radiação no feixe tubular — resulta em alta transferência de energia com volume reduzido de câmara de combustão. Modelos modernos operam com pressão de até 25 kgf/cm² e temperaturas de vapor saturado entre 184°C e 224°C sendo amplamente empregados em processos industriais de baixa e média pressão.

A eficiência térmica global de uma caldeira flamotubular bem dimensionada varia entre 85% e 92% considerando perdas pela chaminé com temperatura de saída dos gases abaixo de 180°C perdas por radiação e perdas por combustão incompleta. O PCI do combustível — seja gás natural GLP óleo BPF ou biomassa — é o parâmetro base para o cálculo do rendimento real. Queimadores monobloco ou duobloco com modulação de chama garantem controle preciso da relação ar-combustível ampliando o rendimento e reduzindo emissões de NOx e CO.

Do ponto de vista estrutural a caldeira flamotubular é composta por tubulão dianteiro e traseiro feixe tubular de aço carbono ASTM A-179 ou A-192 espelhos frontais e traseiros caixa de fumaça e câmara de combustão revestida com material refratário. O mandrilhamento ou a solda dos tubos nos espelhos deve atender aos requisitos de estanqueidade previstos na ASME Seção I e na NBR 16035. O isolamento térmico externo em lã mineral ou fibra cerâmica reduz perdas superficiais e mantém a temperatura da carcaça abaixo de 65°C.

A conformidade com a NR-13 é obrigatória para caldeiras flamotubulares com pressão de operação acima de 60 kPa. Isso exige prontuário completo Plano de Inspeção e Manutenção (PIM) ensaios hidrostáticos periódicos e END por Líquido Penetrante (LP) Partículas Magnéticas (PM) Ultrassom (US) ou Radiografia Industrial (RX) além da atuação de Profissional Habilitado (PH) e Operador de Caldeira certificado. A periodicidade das inspeções é determinada pela categoria da caldeira e pelo histórico operacional.

Para seleção B2B os critérios técnicos fundamentais incluem: capacidade de geração de vapor em t/h pressão máxima admissível de trabalho (PMAT) qualidade do vapor (saturado seco ou úmido) tipo de combustível disponível na planta tratamento adequado da água de alimentação (dureza pH O² dissolvido) e requisitos de automação do painel de controle. A vida útil média de uma caldeira flamotubular com manutenção preventiva estruturada supera 25 anos com MTBF elevado quando os parâmetros operacionais são monitorados continuamente pelo sistema de controle.
