Caldeira De Fluido Térmico

Caldeira de Fluido Térmico: Especificações Técnicas e Aplicações Industriais

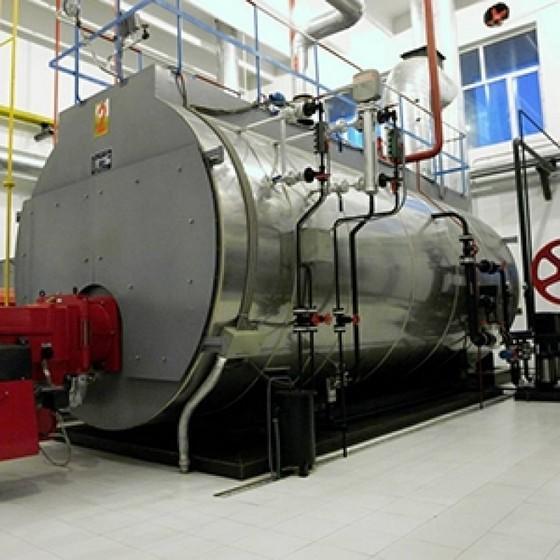

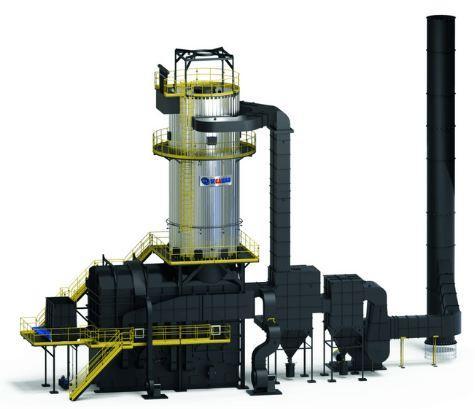

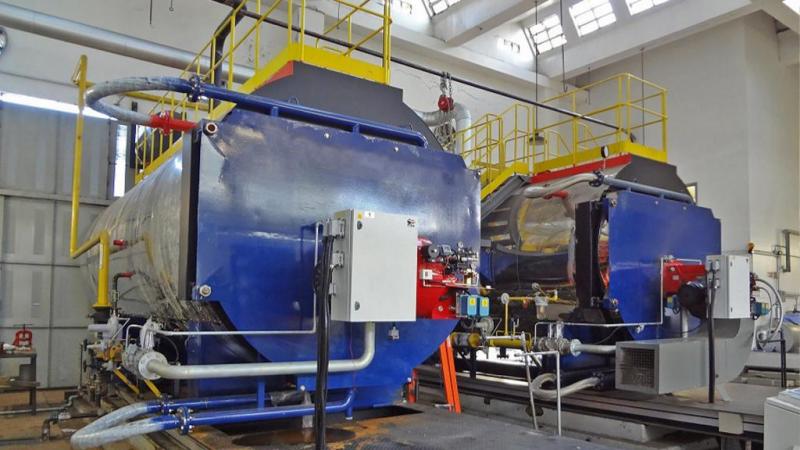

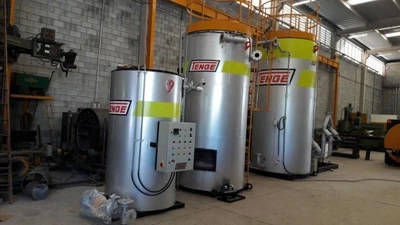

A caldeira de fluido térmico opera como sistema de transferência de calor indireto utilizando óleos sintéticos ou minerais como meio condutor em circuito fechado. Diferente das caldeiras a vapor convencionais esse equipamento trabalha a pressão atmosférica ou levemente pressurizado atingindo temperaturas operacionais entre 150°C e 350°C com fluidos minerais ou até 400°C com óleos sintéticos de alto desempenho como Therminol e Dowtherm.

A eficiência térmica global de uma caldeira de fluido térmico bem projetada situa-se entre 85% e 92% dependendo do PCI do combustível utilizado da configuração do queimador monobloco ou duobloco e do grau de recuperação de calor pelos gases de exaustão via economizador ou pré-aquecedor de ar. Esse desempenho reduz diretamente o consumo de combustível e eleva o OEE da planta industrial.

Em termos de aplicação operacional esse sistema atende setores como indústria química petroquímica farmacêutica alimentícia têxtil papel e celulose e processamento de borracha. O fluido térmico circula por serpentinas trocadores de calor e reatores garantindo temperatura uniforme e controlada em múltiplos pontos de consumo simultâneos com baixa inércia térmica e resposta precisa ao controle de processo.

Do ponto de vista normativo a caldeira de fluido térmico está sujeita à NR-13 quando opera com pressão de projeto superior a 0,5 kgf/cm² exigindo Laudo de Inspeção Técnica periódico emitido por Profissional Habilitado. Os vasos de pressão associados seguem os critérios da NBR 16035 e ASME VIII Div. 1. Fabricantes com sistema de qualidade certificado pela ISO 9001 e ISO 14001 agregam vantagem competitiva no processo de homologação de fornecedores em grandes plantas industriais.

A integridade do feixe tubular é verificada por END incluindo ensaio hidrostático a 1,5 vezes a pressão de projeto LP (líquido penetrante) nas soldas e US (ultrassom) nas espessuras de parede. A dureza Brinell dos tubos de aço carbono ASTM A106 Gr. B deve ser monitorada para detectar degradação metalúrgica por superaquecimento localizado no espelho e no feixe tubular. Critérios de aceitação AQL são aplicados conforme plano de inspeção do projeto.

Para seleção B2B os critérios determinantes incluem capacidade de aquecimento em kcal/h compatibilidade do fluido com a faixa de temperatura do processo MTBF esperado superior a 8.000 horas e MTTR abaixo de 4 horas para intervenções programadas. O OEE é diretamente impactado pela confiabilidade do sistema: falhas não programadas com tempo de reparo elevado reduzem o índice de disponibilidade e o rendimento produtivo da linha.

A manutenção preventiva deve incluir análise laboratorial semestral do fluido (índice de acidez viscosidade cinemática ponto de fulgor e teor de carbono residual) limpeza do feixe tubular por jateamento ou escovamento mecânico e verificação do refratário interno e do isolamento térmico externo para eliminação de perdas por radiação e convecção parasita.
