Instalação de Caldeiras Industriais: Projeto Executivo e Conformidade NR-13

A instalação de caldeiras industriais é uma etapa crítica que define diretamente a eficiência térmica, a segurança operacional e a conformidade normativa de toda a planta. Executada com planejamento de engenharia rigoroso, a instalação determina parâmetros como pressão de operação (em bar ou kgf/cm²), temperatura de saída do vapor (°C), vazão nominal (t/h) e o rendimento global do ciclo Rankine adotado.

Uma instalação mal dimensionada compromete o OEE (Overall Equipment Effectiveness) da linha produtiva, eleva o MTTR (Mean Time To Repair) e reduz o MTBF (Mean Time Between Failures), gerando custos operacionais acima do previsto e riscos de não conformidade com a NR-13 — Norma Regulamentadora que trata de caldeiras, vasos de pressão e tubulações.

Etapas do Projeto de Instalação

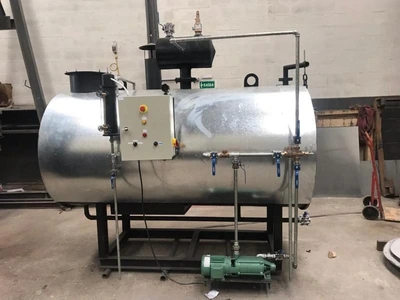

O projeto executivo de instalação contempla: levantamento de carga térmica, seleção do tipo de caldeira (flamotubular ou aquatubular), definição do combustível (PCI em kcal/kg ou MJ/m³), dimensionamento do sistema de alimentação de água, projeto da linha de vapor e retorno de condensado. O projeto inclui ainda o posicionamento do queimador monobloco ou duobloco, a especificação do sistema de exaustão e o dimensionamento do refratário interno conforme temperatura de chama prevista.

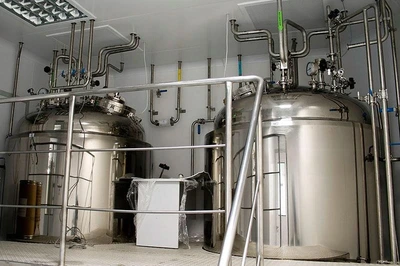

Durante a montagem, são instalados os componentes de segurança exigidos pela NR-13: válvulas de segurança calibradas, manômetros, indicadores de nível, dispositivos de controle de chama e sistemas de alarme. Toda a tubulação de vapor recebe isolamento térmico conforme especificação de projeto, minimizando perdas por irradiação e condução ao longo do feixe tubular e tubulão.

Ensaios e Comissionamento

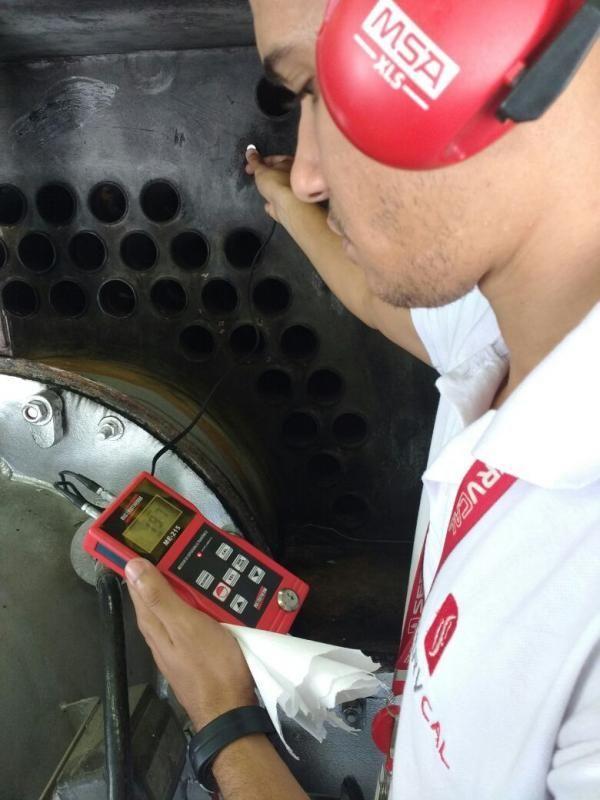

Após a instalação mecânica, é realizado o ensaio hidrostático a 1,5x a pressão máxima de trabalho admissível (PMTA), conforme ASME I ou ASME VIII e NBR 16035. São aplicados Ensaios Não Destrutivos (END) — Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia (RX) — nos cordões de solda críticos do espelho e do tubulão, garantindo a estanqueidade plena do sistema pressurizado.

O comissionamento inclui a regulagem da relação ar/combustível no queimador, ajuste de curvas de pressão e temperatura, teste de capacidade de evaporação (t/h) e verificação dos dispositivos de controle automático. A eficiência térmica é medida e registrada em relatório, com meta acima de 85% para caldeiras a gás natural e acima de 80% para caldeiras a biomassa com pré-aquecedor de ar.

Conformidade Normativa e Documentação Obrigatória

A instalação de caldeiras exige a emissão do Prontuário da Caldeira, documento obrigatório pela NR-13 contendo: projeto de fabricação, certificado de materiais com dureza Brinell, relatórios de END, AQL de soldagem, certificado de calibração das válvulas de segurança e o Relatório de Inspeção de Segurança Inicial (RISI). Operadores devem ser habilitados conforme os requisitos da norma para operar equipamentos acima de 60 litros e 0,5 kgf/cm².

Empresas certificadas em ISO 9001 e ISO 14001 agregam rastreabilidade de processos e controle ambiental, atendendo exigências de auditorias industriais e licenciamentos ambientais. A conformidade com ASME e IRIS garante a aceitação do equipamento em cadeias de fornecimento industriais exigentes e contratos de longo prazo.
