Caldeiras E Vasos De Pressão Nr13

Gestão de Caldeiras e Vasos de Pressão conforme NR-13

A NR-13 (Norma Regulamentadora 13) estabelece requisitos mínimos de segurança para instalação operação e manutenção de caldeiras vasos de pressão e tubulações. Seu cumprimento não é apenas obrigação legal — é o principal fator de controle de risco em plantas industriais que operam equipamentos sob pressão acima de 0,5 kgf/cm² manométrico ou temperatura superior a 60°C.

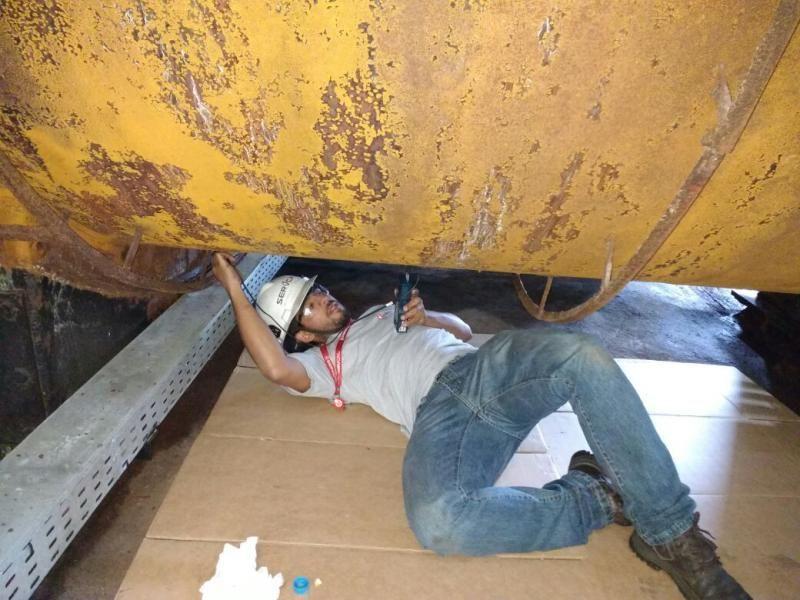

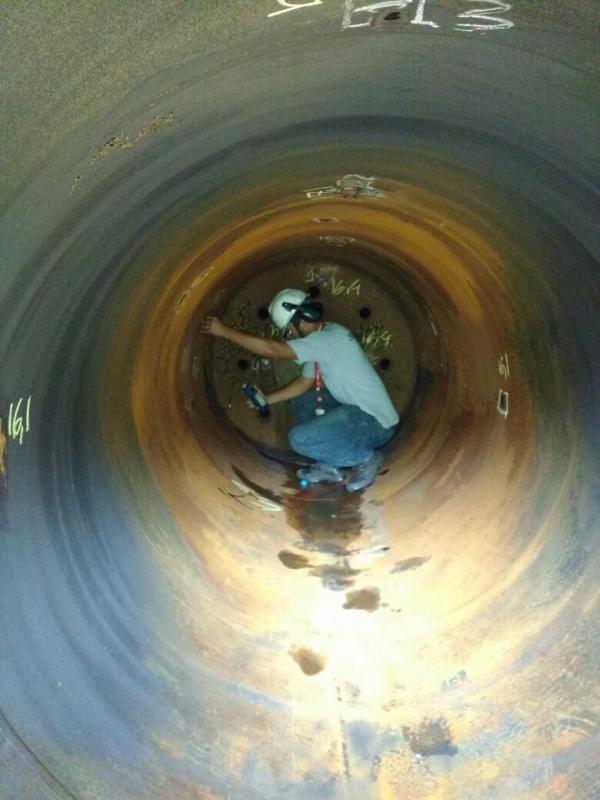

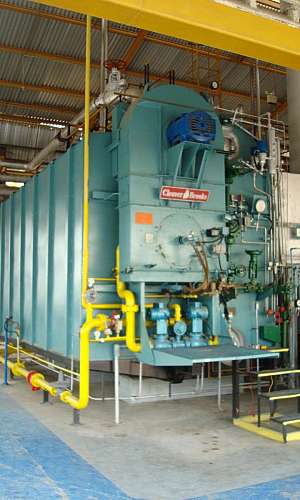

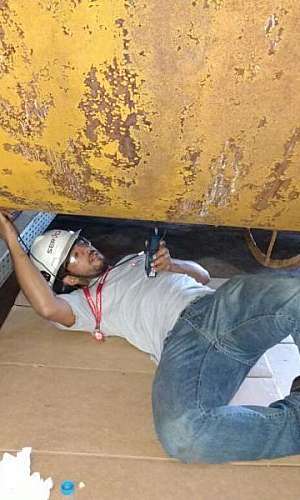

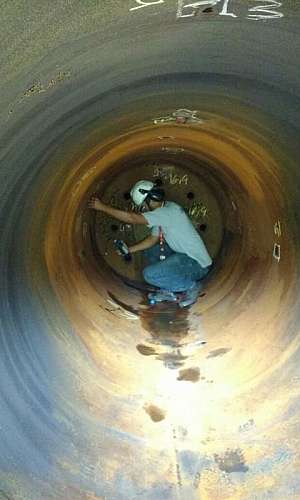

Caldeiras a vapor classificadas nos grupos A B e C conforme pressão de projeto e volume interno devem passar por inspeção periódica conduzida por Profissional Habilitado (PH) e Serviço Próprio de Inspeção de Equipamentos (SPIE) ou empresa contratada. O intervalo máximo entre inspeções internas é de 24 meses para caldeiras Grupo A e 36 meses para Grupo B garantindo rastreabilidade completa do MTBF e do histórico de falhas.

O ensaio hidrostático realizado com pressão 1,5x acima da PMTA (Pressão Máxima de Trabalho Admissível) valida a estanqueidade do feixe tubular tubulão espelho e conexões. Complementado por Ensaios Não Destrutivos como Líquido Penetrante (LP) Partícula Magnética (PM) Ultrassom (US) e Radiografia Industrial (RX) o programa de inspeção garante integridade estrutural conforme ASME I/VIII e NBR 16035.

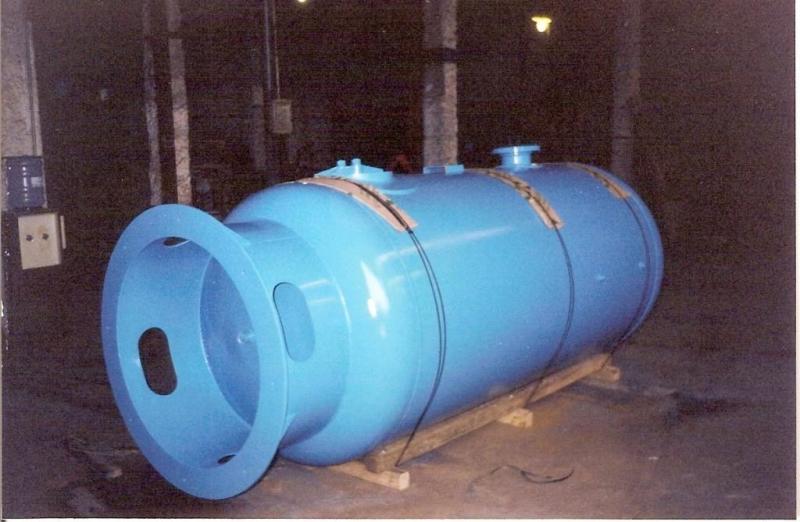

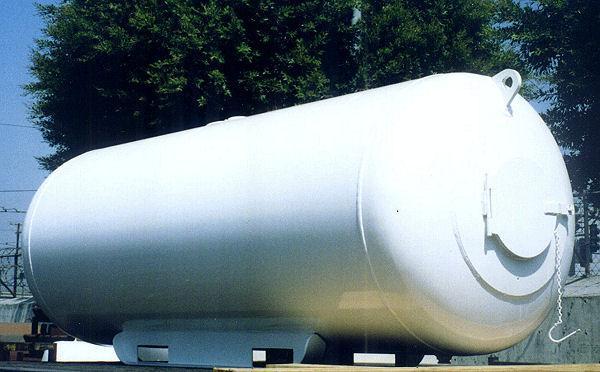

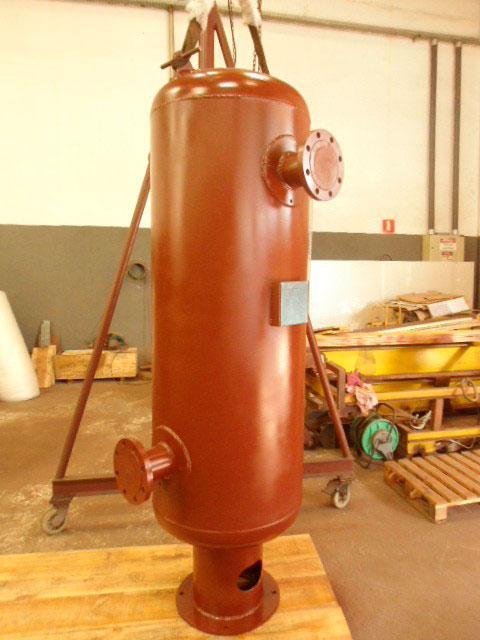

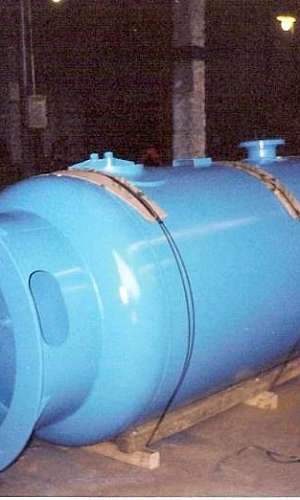

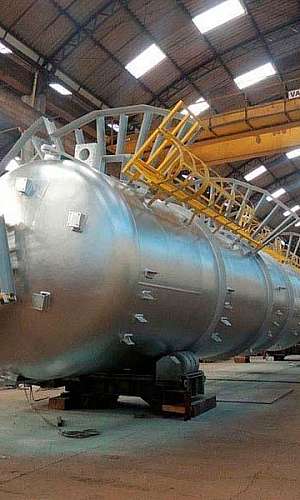

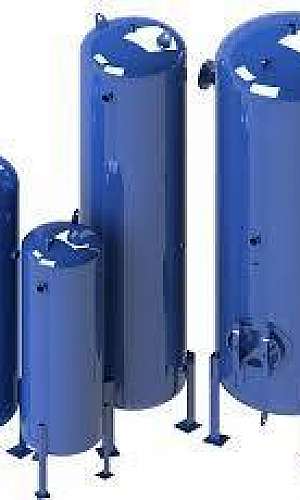

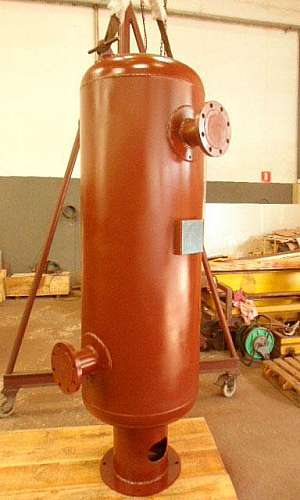

Para vasos de pressão a categorização segue o produto P×V (pressão em bar × volume em litros) determinando o intervalo de inspeção: categorias I a VIII com periodicidade de 12 a 60 meses. Vasos submetidos a fluidos inflamáveis ou tóxicos exigem plano de inspeção individualizado com análise de risco e registro no Livro de Registro de Segurança.

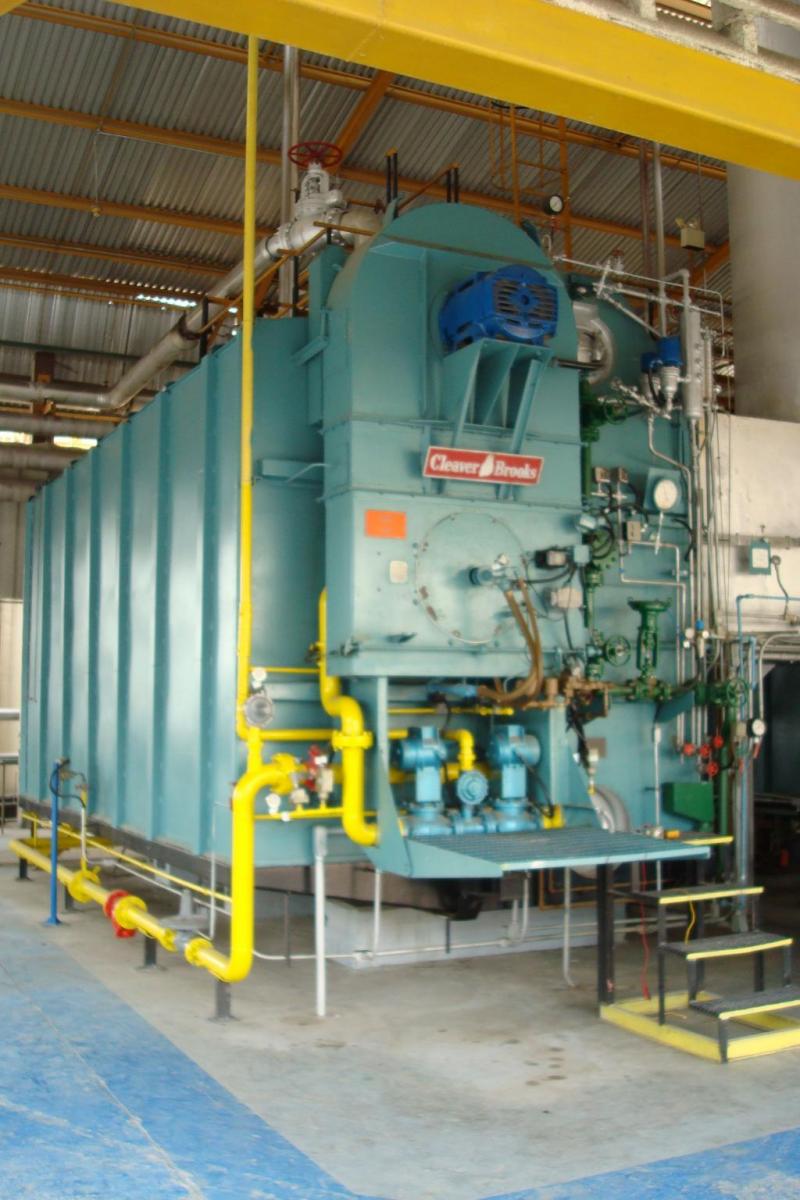

Do ponto de vista de engenharia térmica a operação dentro dos limites NR-13 impacta diretamente a eficiência do ciclo Rankine. Caldeiras operando com pressão estabilizada entre 8 e 16 kgf/cm² e temperatura de vapor saturado entre 170°C e 200°C mantêm rendimento global acima de 85% PCI. Desvios causados por incrustrações no feixe tubular elevam o consumo de combustível em até 3% por mm de depósito reduzindo a vazão nominal de vapor t/h e comprometendo o OEE da planta.

A BMA Caldeiraria realiza inspeções NR-13 emissão de laudos técnicos prontuários e ART além de mandrilhamento substituição de tubos e recuperação de espelhos em caldeiras flamotubulares e aquatubulares. Todos os processos seguem ISO 9001 com rastreabilidade por número de série e dureza Brinell documentada no relatório de inspeção.
