Montagem de Caldeiras de Aquecimento: Engenharia e Conformidade NR-13

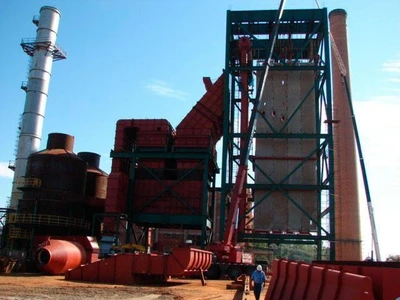

A montagem de caldeiras de aquecimento é uma etapa crítica no ciclo de vida de sistemas de geração de vapor e fluidos aquecidos em plantas industriais. Quando executada com rigor técnico, garante eficiência térmica superior a 85% e reduz o MTTR em até 40% ao longo da operação. O processo envolve desde o recebimento e inspeção dimensional dos componentes — feixe tubular, espelho, tubulão superior e inferior, superaquecedor e economizador — até o comissionamento final com ensaio hidrostático conforme ASME I e NBR 16035.

O planejamento da montagem deve contemplar o layout da casa de caldeiras conforme NR-13, com distâncias mínimas de segurança, acesso facilitado para inspeção periódica e espaço para desmontagem do feixe tubular. A fundação e a estrutura de apoio são dimensionadas para suportar o peso operacional com fator de segurança mínimo de 3 e absorver dilatações térmicas em caldeiras que operam entre 180°C e 250°C, com pressão manométrica de 8 a 25 kgf/cm².

Durante a montagem mecânica, o mandrilhamento dos tubos no espelho é executado com controle de expansão entre 6% e 10% da espessura da parede, seguido de inspeção por END — LP (líquido penetrante) para detecção de trincas superficiais, UT (ultrassom) para verificação de espessura e PM (partícula magnética) em componentes ferromagnéticos. A estanqueidade das juntas flangeadas é verificada com torque controlado conforme especificação ASME VIII Div. 1.

A instalação do sistema de combustão — queimador monobloco ou duobloco — exige alinhamento axial preciso e configuração da relação ar/combustível para maximizar o PCI do combustível utilizado (GN, GLP ou óleo). Queimadores calibrados corretamente reduzem o consumo específico de combustível em até 12% e minimizam emissões de NOx e CO, contribuindo com a conformidade ISO 14001.

O isolamento térmico e o refratário interno são aplicados após a inspeção final da estrutura metálica. O isolamento externo com lã de rocha ou lã de vidro reduz perdas por radiação abaixo de 2% da capacidade nominal, elevando a eficiência global do sistema. Internamente, o refratário de alta temperatura (até 1.200°C) protege a câmara de combustão e o tubulão de radiação direta.

Ao final da montagem, o ensaio hidrostático é realizado a 1,5x a pressão máxima de trabalho admissível (PMTA), com duração mínima de 30 minutos, conforme exigido pela NR-13 e pelo prontuário da caldeira. O Laudo Técnico é emitido por Engenheiro Habilitado e registrado no livro de registro obrigatório. Esse conjunto de procedimentos assegura um OEE acima de 90% nos primeiros 12 meses de operação e MTBF superior a 8.000 horas.
