Caldeira Flamotubular Vertical: Desempenho Térmico e Conformidade NR-13

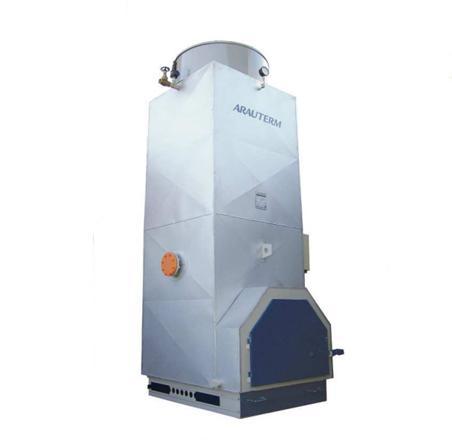

A caldeira flamotubular vertical é um equipamento de geração de vapor amplamente utilizado em indústrias de pequeno e médio porte que exigem alta confiabilidade operacional com espaço físico reduzido. Sua configuração compacta — com tubos de fogo dispostos verticalmente em relação ao eixo da caldeira — permite instalação em áreas restritas sem comprometer a eficiência térmica ou a capacidade de geração de vapor saturado.

Do ponto de vista termodinâmico opera segundo o ciclo Rankine, convertendo energia química do combustível em entalpia de vapor. A combustão ocorre na câmara de fogo inferior e os gases quentes percorrem o feixe tubular ascendente antes de serem encaminhados ao sistema de exaustão. Com queimadores monobloco ou duobloco calibrados para PCI do combustível entre 8.500 e 10.200 kcal/m³ (gás natural) é possível atingir eficiência térmica global de 82% a 88%, com temperaturas de operação entre 150°C e 220°C e pressões de trabalho de 6 a 16 kgf/cm².

A estanqueidade do feixe tubular e do espelho superior é assegurada por mandrilhamento hidráulico e solda TIG, procedimentos que garantem ausência de vazamentos mesmo sob variações cíclicas de pressão. O controle de qualidade das juntas segue critério AQL 2.5, com ensaio hidrostático a 1.5× a pressão máxima admissível conforme ASME Seção I e NBR 16035.

Em termos de conformidade normativa, toda caldeira flamotubular vertical destinada ao mercado brasileiro deve atender integralmente à NR-13, que estabelece requisitos para projeto, fabricação, inspeção inicial, inspeção periódica e operação. O Prontuário da Caldeira deve conter ART do fabricante, certificado de material com dureza Brinell e composição química do aço ASTM A-516 Gr. 70, registro de END (Líquido Penetrante LP, Partículas Magnéticas PM, Ultrassom US e Radiografia RX nas juntas soldadas de categoria D e E) e laudo de ensaio hidrostático.

O isolamento térmico externo em lã de rocha ou lã cerâmica com espessura de 50 a 75 mm reduz perdas por irradiação abaixo de 0.5% da capacidade nominal e mantém a temperatura superficial dentro dos limites de segurança previstos pela NR-12. O refratário interno da câmara de combustão em concreto castable de alta alumina (Al₂O₃ acima de 60%) suporta até 1.400°C sem fissuração em ciclos térmicos.

Para seleção B2B os critérios determinantes são: vazão de vapor em t/h, pressão de trabalho em kgf/cm², tipo de combustível (gás natural, GLP, óleo BPF ou diesel), qualidade da água de alimentação com condutividade em µS/cm e pH entre 8.5 e 9.5, além de disponibilidade de área conforme NR-13. O MTBF típico de uma caldeira flamotubular vertical corretamente mantida supera 25.000 horas antes da primeira revisão geral programada.
