Serpentina Para Caldeira

Serpentina para Caldeira: Engenharia de Transferência de Calor de Alta Performance

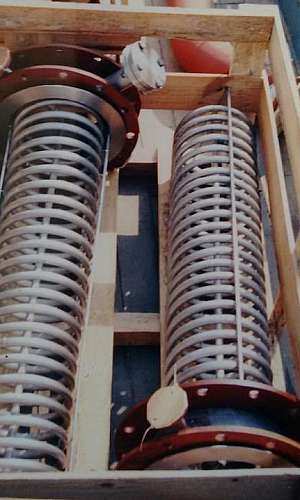

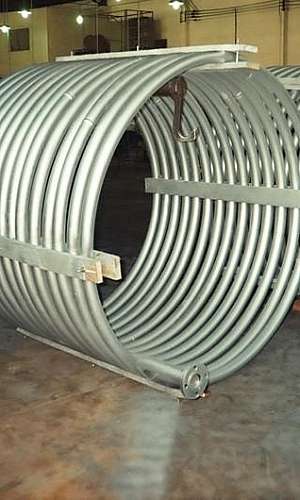

A serpentina para caldeira é um componente crítico nos sistemas de geração de vapor e aquecimento de fluidos industriais. Fabricada em tubos helicoidais ou em espiral submetidos a alta pressão e temperatura, a serpentina atua como permutador de calor interno ou externo ao corpo da caldeira, maximizando a absorção de energia do fluxo de gases quentes provenientes da câmara de combustão.

Em caldeiras flamotubulares e aquatubulares, a serpentina pode ser aplicada como superaquecedor de vapor, economizador ou pré-aquecedor de ar. Cada configuração impacta diretamente a eficiência do ciclo Rankine: um economizador bem dimensionado recupera energia dos gases de exaustão e pode elevar o rendimento global do sistema em até 8 a 12%, reduzindo o consumo de combustível com PCI entre 9.000 e 11.000 kcal/kg.

Especificações Técnicas de Projeto

O dimensionamento correto da serpentina exige análise do coeficiente global de transferência de calor, da diferença de temperatura logarítmica média e da pressão de operação. Para caldeiras operando acima de 10 kgf/cm², os tubos utilizados são tipicamente em aço carbono ASTM A-106 Gr.B ou aço ligado SA-213 T11/T22 para temperaturas superiores a 450°C. A pressão de projeto é calculada conforme ASME Boiler and Pressure Vessel Code - Seção I, com ensaio hidrostático a 1,5 vezes a pressão máxima admissível de trabalho (PMAT).

A estanqueidade das conexões e a integridade dos tubos são verificadas por END: líquido penetrante (LP) nos cordões de solda, ultrassom (US) para detecção de descontinuidades internas e radiografia industrial (RX) em juntas de alta criticidade. A dureza Brinell dos tubos após dobramento é monitorada para garantir que não exceda 200 HB, preservando a resistência à corrosão sob tensão.

Conformidade Normativa e Manutenção Preventiva

A NR-13 exige que toda serpentina instalada em equipamentos de pressão seja inspecionada periodicamente por Profissional Habilitado (PH), com registro no Prontuário da caldeira. A NBR 16035 complementa os critérios de aceitação para tubulações de pressão. O MTBF de serpentinas em aço inoxidável AISI 316L em ambientes com vapores corrosivos é significativamente superior ao do aço carbono comum, justificando o maior investimento inicial em aplicações críticas e ampliando o MTTR médio de intervenções de manutenção.

O isolamento térmico externo das serpentinas de vapor saturado e superaquecido, realizado com lã de rocha ou silicato de cálcio, reduz as perdas por irradiação em até 95%, mantendo a temperatura superficial abaixo de 50°C para segurança operacional conforme NR-12. A reposição de refratário nas câmaras de combustão que abrigam serpentinas expostas à chama direta deve seguir cronograma preventivo para evitar danos por choque térmico e garantir o OEE da linha de vapor.

Critérios de Seleção B2B

Para especificação correta: avalie a taxa de evaporação exigida em t/h de vapor, a pressão de trabalho em bar ou kgf/cm², o fluido de serviço e o perfil de contaminantes. Serpentinas com feixe tubular de passo 1,25D oferecem melhor limpeza mecânica. Exija certificação ISO 9001 do fabricante e rastreabilidade de materiais conforme EN 10204 tipo 3.1. Para aplicações com vazão de vapor superior a 10 t/h e temperatura acima de 400°C, solicite memorial de cálculo ASME completo com AQL documentado.
