Inspeção de Segurança em Caldeiras: Conformidade NR-13 e Integridade Operacional

A inspeção de segurança em caldeiras é uma exigência legal regulamentada pela NR-13 (Caldeiras e Vasos de Pressão) e constitui o principal mecanismo de controle de integridade estrutural em sistemas de geração de vapor. Caldeiras operando fora dos parâmetros de segurança representam risco crítico de ruptura catastrófica, com pressões de trabalho máximas admissíveis (PMTA) que variam de 6 bar a 150 bar conforme o projeto ASME I.

O processo é conduzido por Profissional Habilitado (PH) conforme exige a NR-13 e abrange análise documental do prontuário da caldeira, ensaios não destrutivos (END) como ultrassom (US), líquido penetrante (LP), partícula magnética (PM) e radiografia industrial (RX). Cada modalidade de END é selecionada conforme o tipo de descontinuidade a detectar: o ultrassom é indicado para medição de espessura de parede e detecção de corrosão interna no feixe tubular e no tubulão superior e inferior.

A periodicidade das inspeções é determinada pelo histórico operacional e pela categoria da caldeira. Caldeiras de Categoria A — pressão acima de 19 kgf/cm² ou volume superior a 50 litros — exigem inspeção de segurança inicial antes da entrada em operação e inspeção periódica a cada 24 meses para inspeção interna e a cada 12 meses para inspeção externa. A não conformidade implica interdição imediata e multas previstas na legislação trabalhista.

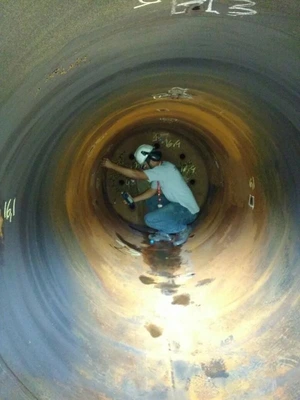

Durante a inspeção interna são verificados: estado do refratário e do isolamento térmico da câmara de combustão, integridade dos espelhos dianteiro e traseiro, condição dos tubos do feixe tubular incluindo mandrilhamento e soldas, estado do superaquecedor e do economizador. O ensaio hidrostático é realizado quando há suspeita de falha estrutural ou após reparos significativos — a pressão de teste corresponde a 1,5 vez a PMTA.

Do ponto de vista de engenharia de confiabilidade, a inspeção de segurança impacta diretamente o MTBF (Mean Time Between Failures) e o MTTR (Mean Time To Repair). Planos de inspeção baseados em RBI (Risk-Based Inspection) permitem otimizar a frequência de intervenções e reduzir custos de manutenção em até 30% ao ano mantendo conformidade com a NR-13 e com a NBR 16035 para caldeiras flamotubulares.

A eficiência térmica da caldeira após reparos oriundos de inspeção costuma aumentar entre 3% e 8% em função da eliminação de incrustações e da restauração da geometria dos tubos. Para caldeiras operando com vapor saturado a 180°C e pressão de 10 bar a 12 bar em processos industriais típicos de alimentos, papel e celulose e químicos — a inspeção regular garante vazão de vapor estável acima de 95% da capacidade nominal em t/h.
