Instalação De Caldeiras Em Rj

Instalação de Caldeiras em RJ: Engenharia com Conformidade NR-13 e Alta Eficiência Térmica

A instalação de caldeiras em RJ exige projeto técnico rigoroso alinhado à NR-13 e às normas ASME I/VIII, garantindo operação segura em faixas de pressão de 1 a 30 kgf/cm² e temperaturas de até 250°C. No Rio de Janeiro, setores como petroquímica, alimentício, hospitalar e têxtil demandam sistemas de geração de vapor com eficiência térmica acima de 88% e disponibilidade operacional compatível com OEE superior a 90%.

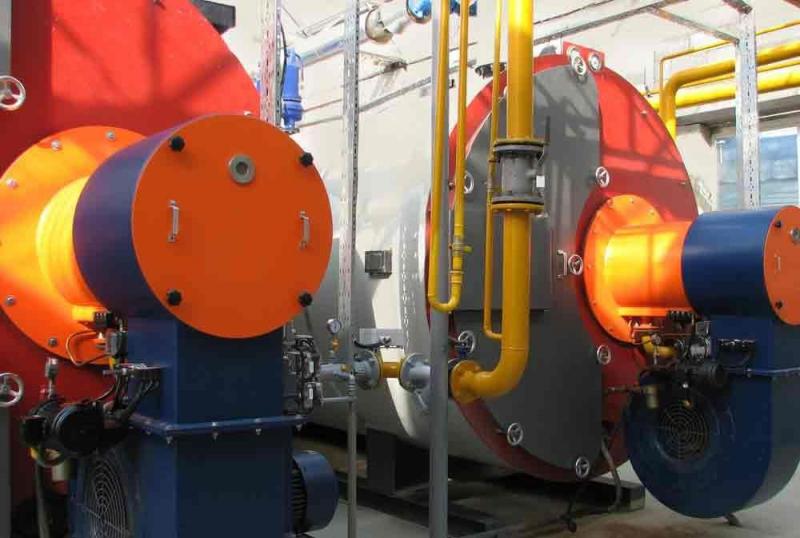

O processo de instalação envolve elaboração de memorial de cálculo termodinâmico baseado no ciclo Rankine, dimensionamento do feixe tubular, espelho e tubulão conforme NBR 16035 e ASME VIII Div. 1, além de seleção do queimador monobloco ou duobloco adequado ao PCI do combustível (gás natural: 8.500 kcal/m³ ou óleo BPF: 9.800 kcal/kg). A capacidade de geração deve ser calculada em função da demanda de vapor em t/h e da pressão de trabalho da planta.

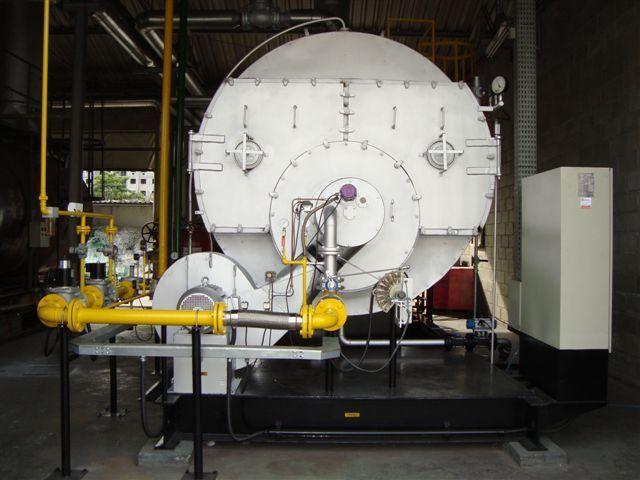

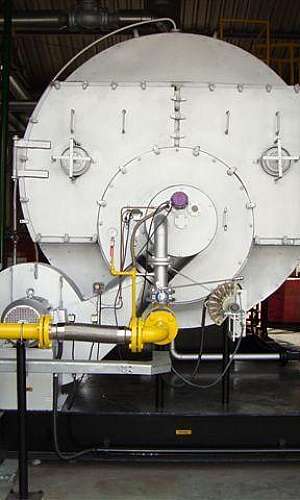

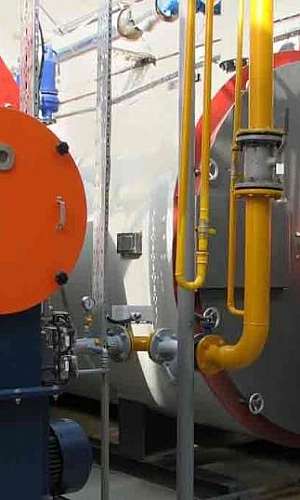

Na fase de montagem, são executados o alinhamento estrutural da caldeira sobre base de concreto com critério de nivelamento ≤0,5 mm/m, conexão do sistema de alimentação de água com controle de nível por eletrodo ou boia, tubulações de vapor com flanges ASME B16.5 e válvulas de segurança calibradas conforme NR-13 Anexo II. O isolamento térmico em lã de rocha (80 kg/m³) com revestimento galvanizado reduz perdas superficiais a menos de 2% da carga térmica total.

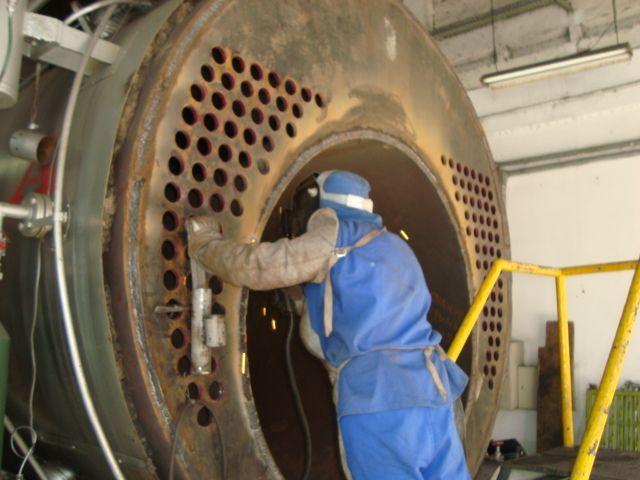

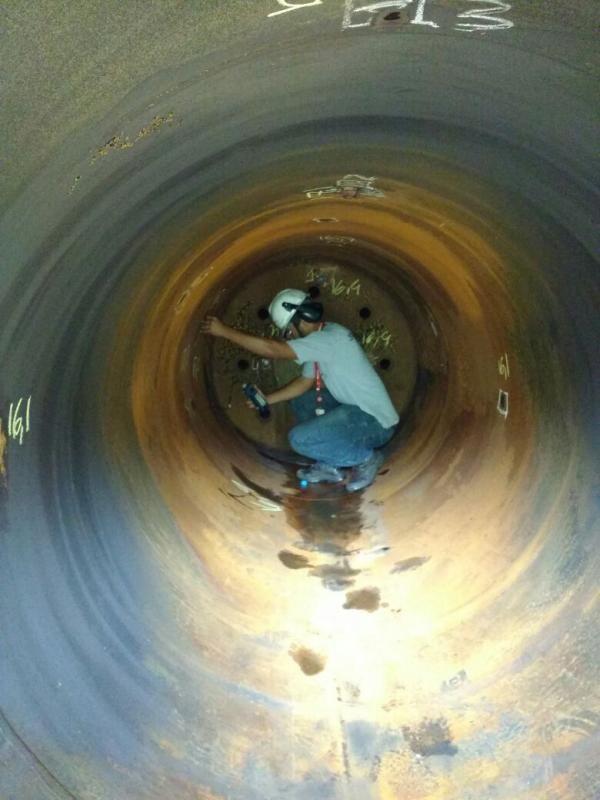

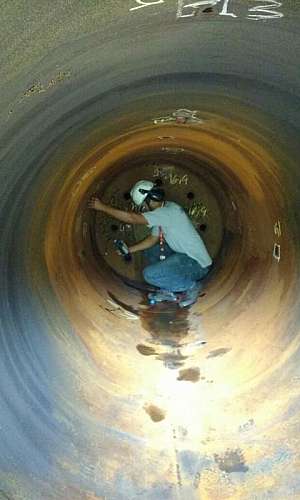

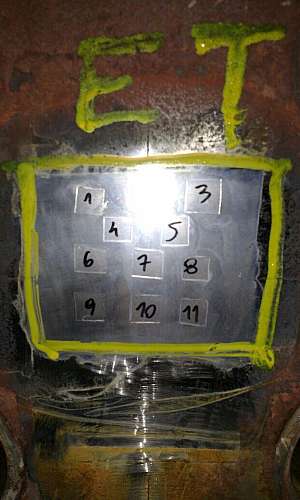

A conformidade NR-13 impõe obrigatoriedade de PMTA (Pressão Máxima de Trabalho Admissível) documentada, prontuário técnico atualizado, ensaio hidrostático a 1,5x a pressão de projeto, além de inspeções por END — ensaios de líquido penetrante (LP), partícula magnética (PM), ultrassom (US) e radiografia industrial (RX) nos cordões de solda da virola e espelhos.

Durante o comissionamento, realiza-se a purga do sistema para remoção de óxidos, o ajuste fino da câmara de combustão com análise de gases (O₂ residual entre 2% e 4%), calibração do controlador PID de pressão e parametrização do sistema de tratamento de água visando condutividade abaixo de 3.500 µS/cm e pH entre 10,5 e 11,5 conforme ABNT NBR 14313.

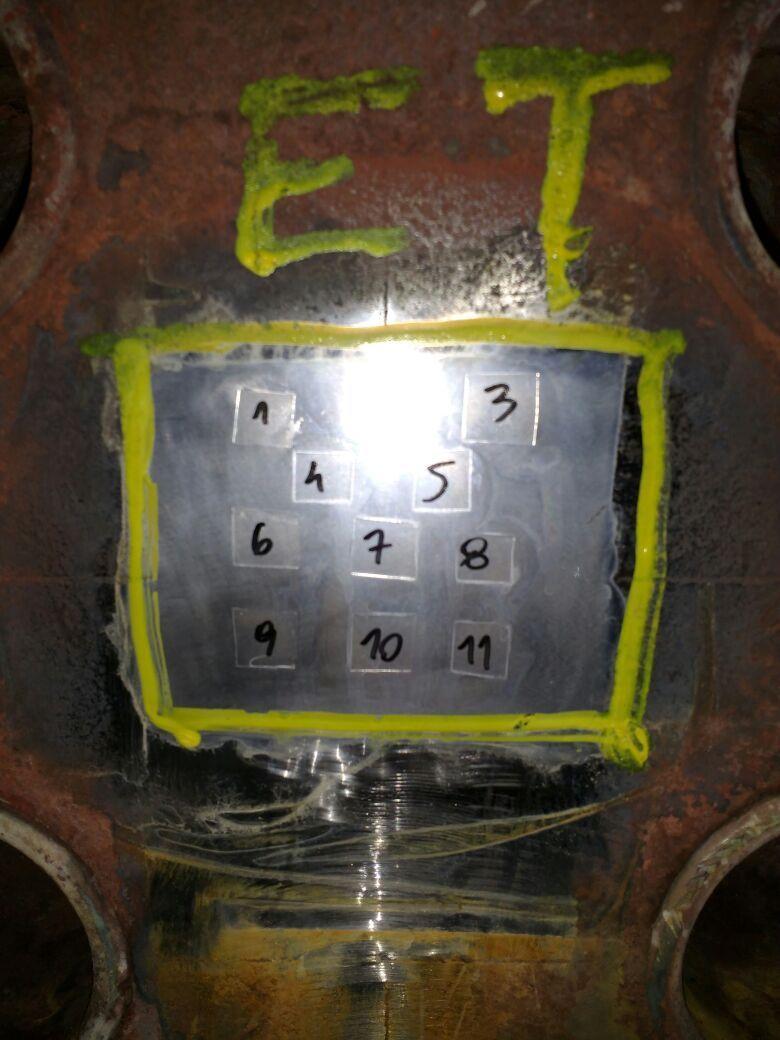

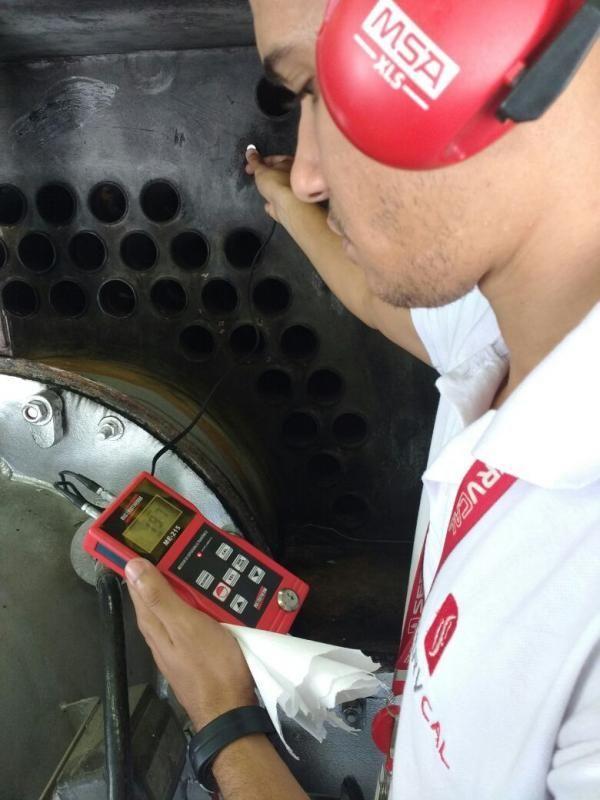

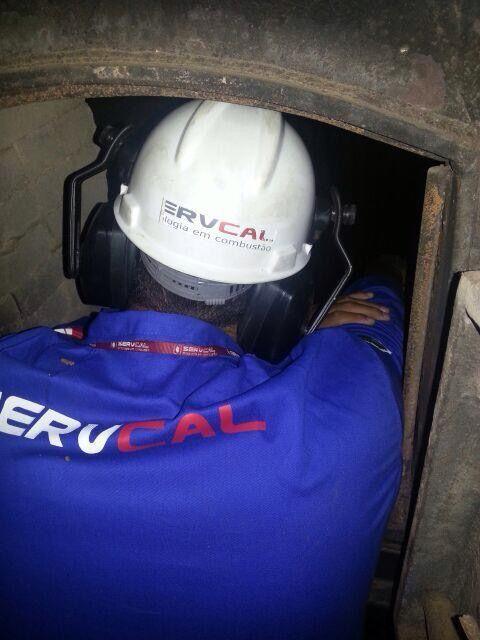

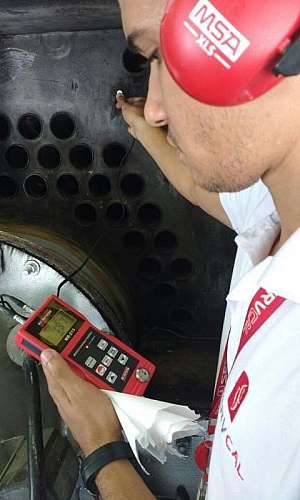

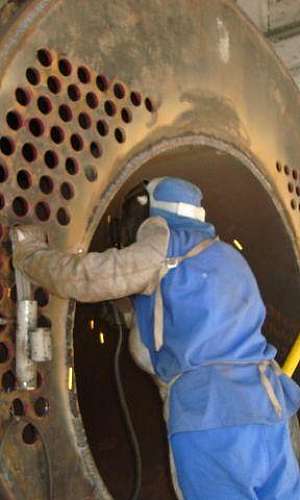

Após a entrada em operação, o plano de manutenção preditiva contempla medição de espessura por ultrassom (MTBF alvo ≥ 8.760 h), análise de vibração nos queimadores e verificação anual de refratários e pré-aquecedor de ar. Empresas que adotam este protocolo reduzem MTTR em até 40% e custos de combustível em até 12% pelo ganho de eficiência do economizador.

A seleção do fornecedor para instalação de caldeiras no RJ deve considerar: ART de responsabilidade técnica por engenheiro habilitado no CREA-RJ, certificação ISO 9001 da empresa executora, histórico de ensaios hidrostáticos aprovados e capacidade de emissão de laudo NR-13 para liberação da caldeira pela autoridade competente.
