Traçados em Caldeiraria Industrial: Precisão Dimensional como Base do Processo Produtivo

O traçado em caldeiraria industrial é a etapa de transferência dimensional que define a exatidão de corte, dobramento e montagem de componentes em vasos de pressão, caldeiras e estruturas tubulares. Executado sobre chapas de aço carbono ASTM A516 Gr.60/70, inoxidável AISI 304/316L ou ligas especiais, o traçado determina a qualidade dimensional de todo o processo downstream. Erros nesta fase geram retrabalho que compromete o OEE da linha e eleva o MTTR das intervenções de manutenção.

Em caldeiraria de alta responsabilidade — vasos de pressão sujeitos a ASME VIII Div.1 e Div.2, caldeiras enquadradas na NR-13 com pressão de operação acima de 0,5 kgf/cm² —, o traçado deve garantir tolerâncias dimensionais dentro de ±0,5 mm para componentes críticos como espelhos, bocais e tampos toriesféricos. O mandrilhamento posterior e a estanqueidade dependem diretamente da precisão do traçado inicial do feixe tubular.

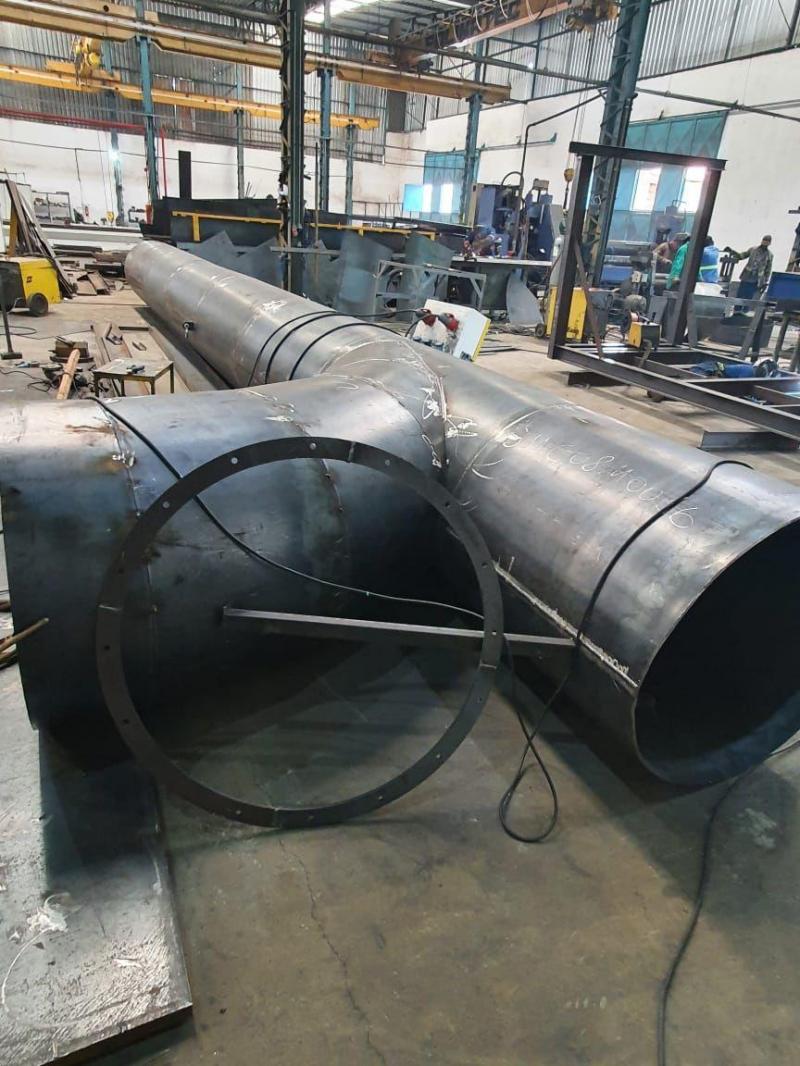

A metodologia de traçado aplica gabaritos físicos, traçadores digitais a laser e sistemas CAM integrados ao plasma CNC ou oxicorte robotizado. Para geometrias desenvolvidas — como cones, seções cônicas, bifurcações e reduções excêntricas —, o traçado geométrico via planificação de sólidos é indispensável. O profissional calderero utiliza régua de traçado, graminho, compasso de pontas, centro-punção e fita de aço calibrada. Temperaturas de operação acima de 400°C exigem sobremetal de corrosão calculado conforme ASME II Part D.

Do ponto de vista normativo, o traçado em caldeiraria industrial está diretamente vinculado ao controle dimensional previsto no plano de inspeção e teste (PIT) exigido pelo programa de inspeção NR-13. A rastreabilidade dimensional garante conformidade com ISO 9001 e suporta a emissão do Registro de Segurança (RS) do equipamento. Os ensaios de END — LP, PM, US e RX — realizados após soldagem dependem de traçados precisos para localização correta dos cordões de solda e zonas afetadas pelo calor.

Os benefícios operacionais de um traçado técnico otimizado incluem: redução de 28% no consumo de chapa por aproveitamento de material, diminuição do retrabalho pós-corte de até 35%, melhora do MTBF de equipamentos reformados e aumento do rendimento de montagem em até 20%. Para caldeiras com pressão de projeto entre 10 e 18 kgf/cm² e temperatura de saturação acima de 180°C, a precisão do traçado influencia diretamente a eficiência térmica do ciclo Rankine e a vida útil do feixe tubular.

Critérios B2B para seleção de fornecedor com traçado técnico: certificação ISO 9001 com escopo em vasos de pressão e estruturas soldadas, equipe com habilitação NR-13 e registro CREA, uso de software de planificação como SolidWorks Sheet Metal ou AutoCAD Mechanical, rastreabilidade de material com certificado de qualidade (CQ) e capacidade de ensaio hidrostático integrado ao escopo da caldeiraria industrial.
