Valor De Inspeção De Caldeira Em Sp

Valor de Inspeção de Caldeira em SP: O Que Determina o Custo e Como Garantir Conformidade NR-13

O valor de inspeção de caldeira em SP varia conforme a categoria do equipamento definida pela NR-13 do Ministério do Trabalho e Emprego. Caldeiras aquatubulares de grande porte com pressão de operação acima de 19 kgf/cm² e vazão de vapor superior a 10 t/h exigem laudos técnicos mais abrangentes resultando em investimentos distintos em relação a caldeiras flamotubulares de menor capacidade. Conhecer os fatores que compõem esse valor é essencial para o planejamento orçamentário e a conformidade operacional.

A NR-13 classifica as caldeiras em três categorias (A, B e C) e define os intervalos máximos entre inspeções periódicas. Caldeiras categoria A operam com pressão acima de 1.960 kPa (19,6 kgf/cm²) ou volume superior a 50 litros com temperatura acima de 170°C e devem ser inspecionadas anualmente por Profissional Habilitado (PH). As categorias B e C podem ter intervalos de até 24 meses dependendo das condições operacionais e do histórico documentado no Prontuário da Caldeira.

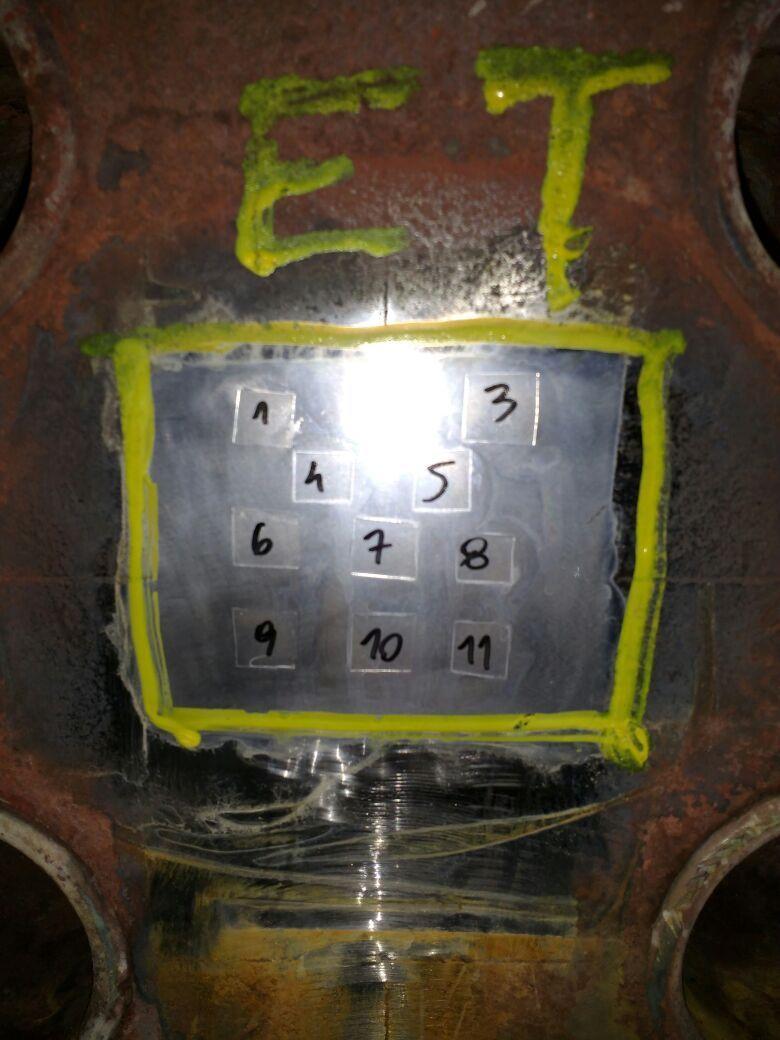

Os ensaios não destrutivos (END) representam parcela significativa do custo total da inspeção. Técnicas como Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia Industrial (RX) são aplicadas na avaliação do feixe tubular, espelho, tubulão superior e inferior, bocais e conexões. A seleção do método END segue critérios da ASME VIII e NBR 16035 garantindo rastreabilidade metrológica ao INMETRO.

Além dos END, o escopo técnico inclui: ensaio hidrostático para verificação de estanqueidade (normalmente 1,5x a PMTA), avaliação do sistema de segurança com válvulas de alívio calibradas conforme ASME I, análise do refratário e isolamento térmico, verificação do queimador monobloco ou duobloco e medição de espessuras por ultrassom para cálculo do MTBF do equipamento.

Em São Paulo o valor de inspeção de caldeira é influenciado pela localização da planta industrial, disponibilidade do PH e complexidade de acesso ao equipamento. Empresas que mantêm o Registro de Segurança atualizado e realizam inspeções programadas reduzem o MTTR médio em até 35% e evitam autuações com multas que podem superar R$ 80.000 por equipamento irregular conforme Portaria MTE. O retorno sobre o investimento em conformidade NR-13 é mensurável e documentável no próprio prontuário.

Para caldeiras industriais com pressão entre 5 e 25 kgf/cm² e capacidade entre 500 kg/h e 15 t/h o valor de inspeção em SP engloba mobilização do PH, execução dos END selecionados, elaboração do laudo técnico com ART e emissão do relatório de não conformidades com plano de ação corretiva conforme ISO 9001. A dureza Brinell das superfícies de pressão e a avaliação do OEE do sistema de geração de vapor são parâmetros adicionais que compõem laudos de alto valor técnico agregado para operações críticas.
