Inspeção De Caldeira Gás Natural

Inspeção de Caldeira a Gás Natural: Conformidade NR-13 e Eficiência Operacional

A inspeção de caldeira a gás natural é uma exigência normativa e estratégica para plantas industriais que operam com pressão acima de 60 kPa (0,6 kgf/cm²). Executada conforme os requisitos da NR-13 e das normas ASME I e ASME VIII, a inspeção garante estanqueidade do sistema, integridade estrutural do feixe tubular e do tubulão e conformidade legal documentada em livro próprio de registro.

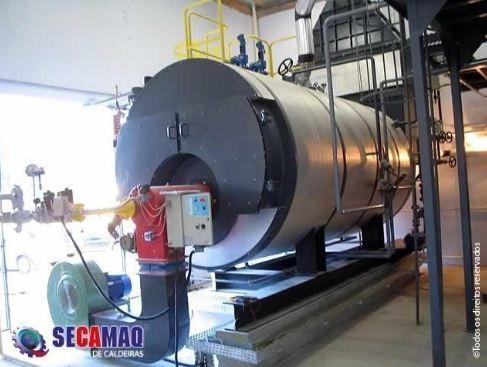

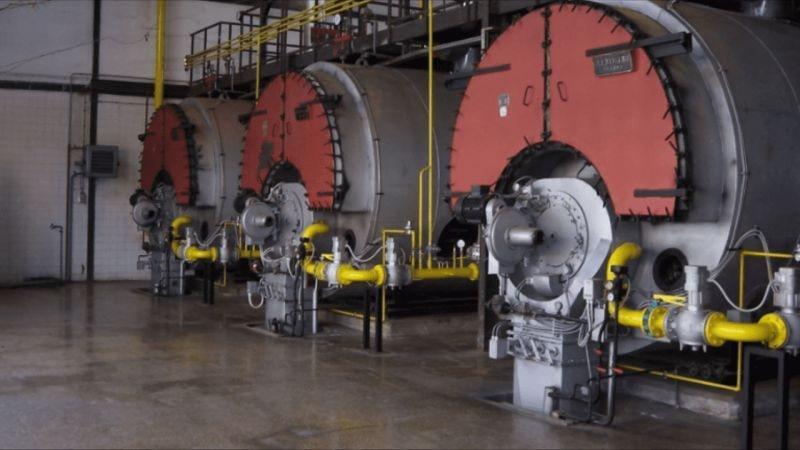

Caldeiras aquatubulares e flamotubulares alimentadas por gás natural operam tipicamente entre 8 e 22 bar com temperatura de saturação de vapor entre 170°C e 217°C. A eficiência térmica dessas unidades varia de 82% a 94% dependendo do estado do economizador e do pré-aquecedor de ar. Falhas não detectadas no queimador monobloco ou duobloco reduzem o índice de excesso de ar para fora da faixa ideal de 10% a 15% elevando o consumo de gás e reduzindo o rendimento global.

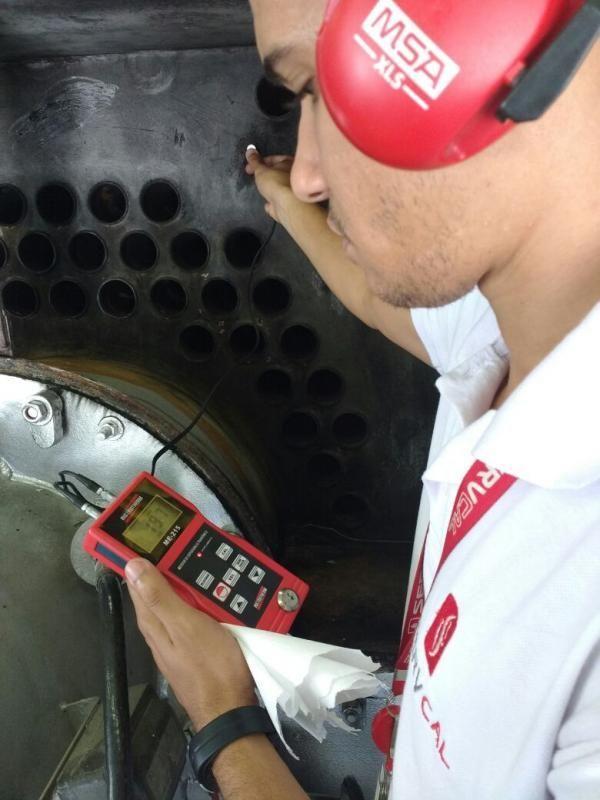

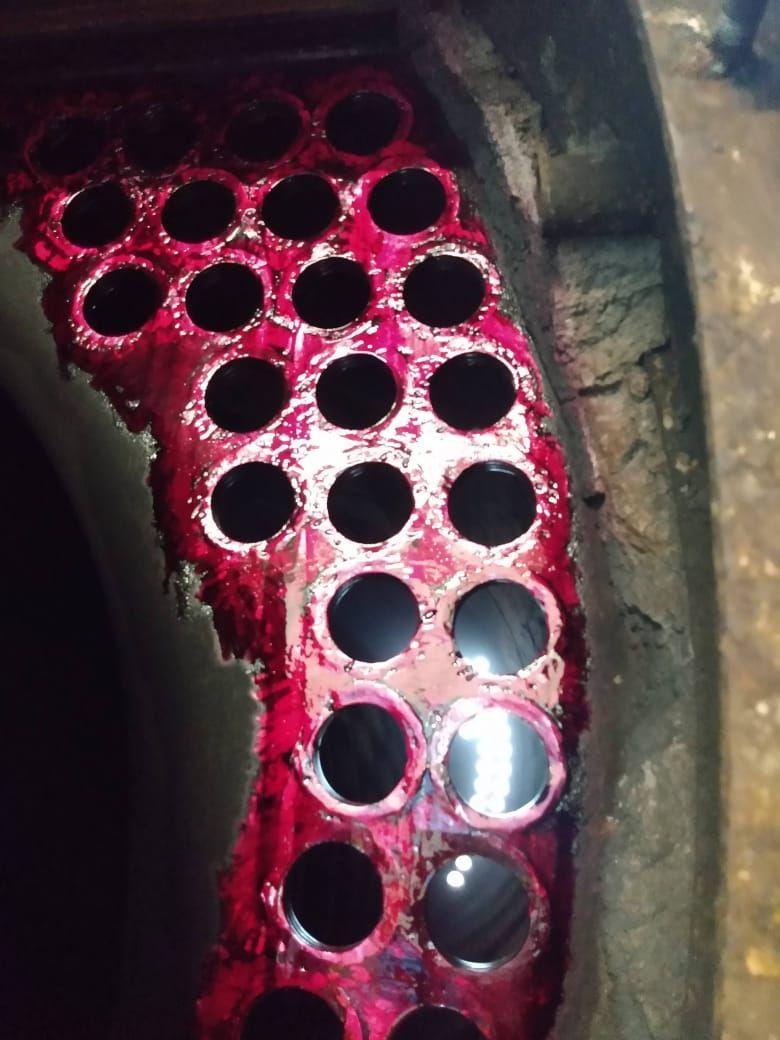

O processo de inspeção abrange ensaios não destrutivos (END): líquido penetrante (LP) para trincas superficiais no espelho e tampos soldados, partícula magnética (PM) em peças ferromagnéticas, ultrassom (US) para mapeamento de espessura do casco e tubos, e radiografia industrial (RX) em juntas de solda de alta criticalidade. Os critérios de aceitação seguem as normas NBR 16035 e ASME VIII Div. 1 com AQL definido em plano de inspeção.

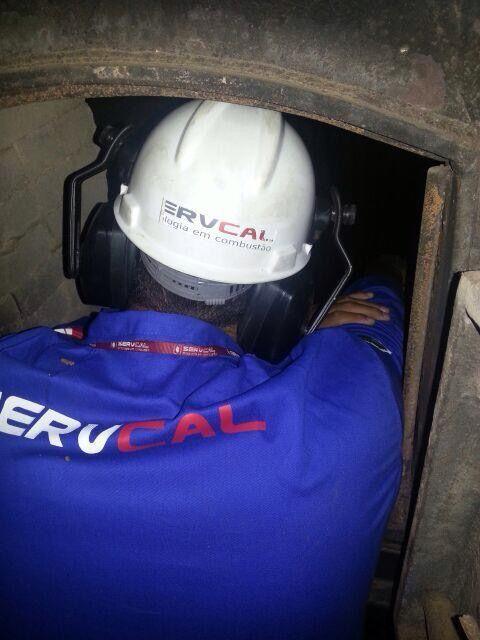

A inspeção periódica interna e externa é obrigatória pela NR-13 em intervalos definidos pela classe de risco da caldeira e pelo Plano de Inspeção aprovado pelo Engenheiro Habilitado. O prazo máximo entre inspeções internas é de 24 meses para caldeiras sem PGR específico e pode ser estendido para 36 ou 48 meses mediante programa de inspeção baseado em risco (IBR) documentado e aprovado.

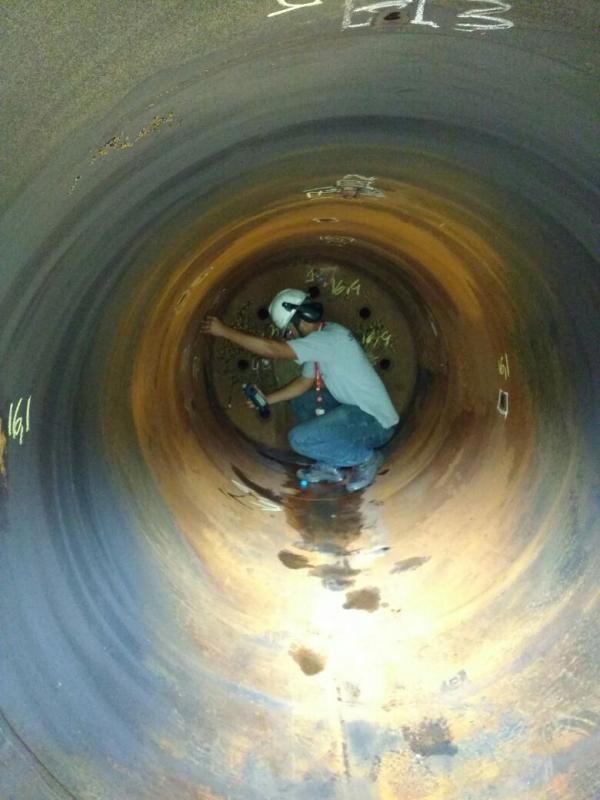

Durante a inspeção são avaliados: espessura residual do casco comparada ao mínimo de projeto, condição do refratário e do isolamento térmico, estado das válvulas de segurança com teste de abertura e ajuste de pressão, funcionamento dos controles automáticos de nível e integridade das soldas de fixação de tubos no espelho via mandrilhamento inspecionado. A dureza Brinell dos componentes estruturais é verificada para detectar fragilização ou sensitização térmica.

Do ponto de vista operacional a inspeção reduz o MTTR ao antecipar falhas e eleva o MTBF médio de caldeiras bem gerenciadas para acima de 8.000 horas. Plantas que implementam inspeção baseada em risco registram redução de downtime não programado entre 30% e 45% em horizonte de 24 meses conforme programas IRIS e ISO 9001.

A BM Caldeiraria executa inspeção de caldeiras a gás natural com emissão de relatório técnico fotográfico e laudo de ensaios END assinado por Engenheiro habilitado pelo CREA atendendo às exigências do MTE e do corpo de bombeiros local.
