Usinagem De Peças De Alumínio

Usinagem de Peças de Alumínio: Precisão Dimensional para Aplicações Industriais Críticas

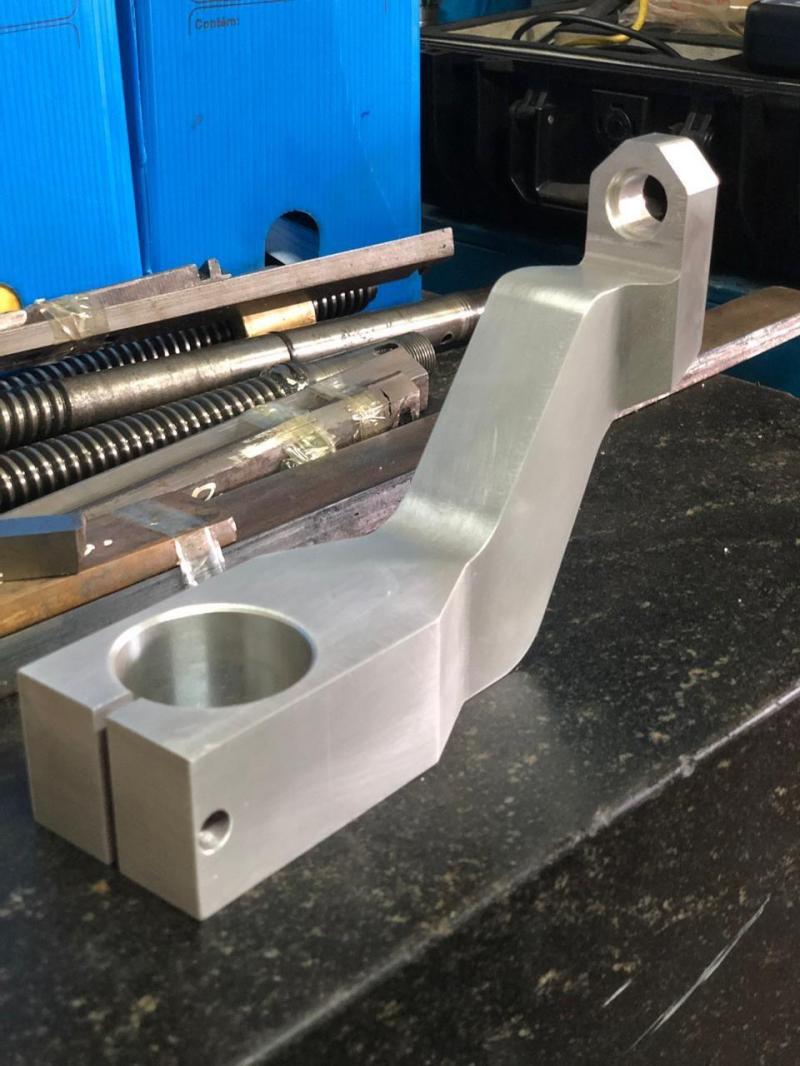

A usinagem de peças de alumínio representa um segmento estratégico na cadeia produtiva industrial, abrangendo desde componentes para caldeiras de vapor até estruturas de equipamentos sujeitos a normas NBR e ASME VIII. O alumínio com dureza Brinell entre 15 HB (ligas puras) e 130 HB (ligas endurecidas como AA7075-T6) exige parâmetros de corte precisos para garantir acabamento superficial com rugosidade Ra entre 0,4 µm e 3,2 µm conforme especificação do projeto.

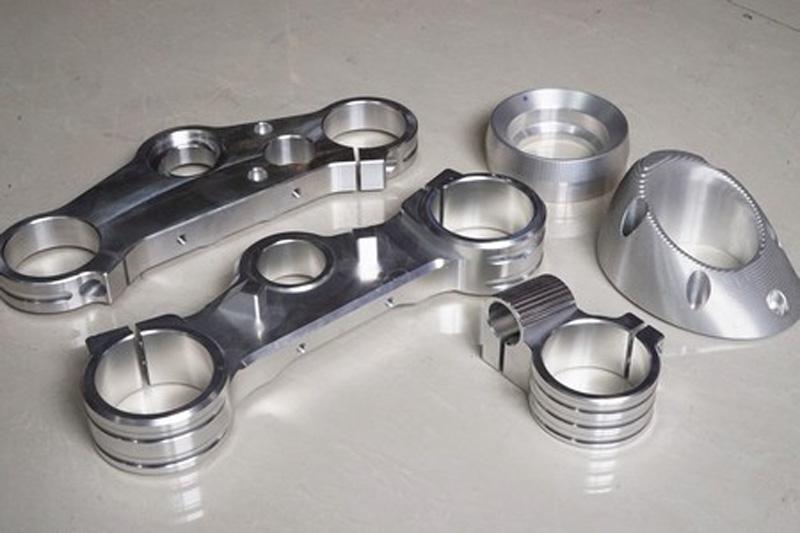

Em linhas de fabricação de equipamentos industriais a usinagem CNC de alumínio permite rendimento de até 8,5 m²/h em operações de fresamento de faces amplas com velocidades de corte entre 500 m/min e 1.200 m/min dependendo da liga. Ligas como AA6061-T6 e AA5083 são amplamente utilizadas em trocadores de calor suportes de tubulões e flanges de conexão demandando controle dimensional com tolerância IT6 a IT8 segundo ISO 286.

A conformidade com NR-12 é mandatória no processo de usinagem industrial: proteções nas zonas de corte aterramento de máquinas CNC e EPI específico para partículas de alumínio. Empresas certificadas ISO 9001 aplicam AQL 2,5 no controle dimensional de lotes críticos com medição por CMM e registro de Cpk mínimo 1,33 assegurando rastreabilidade total do lote produzido.

A seleção da liga de alumínio para usinagem deve considerar a aplicação final: AA6061 para estruturas com exigência de soldabilidade e resistência mecânica moderada (Rm de 310 MPa), AA7075 para componentes com alta carga estática (Rm de 570 MPa), AA5083 para ambientes corrosivos e equipamentos sujeitos a agentes químicos. Em aplicações de geração de vapor peças usinadas em alumínio operam geralmente até 200°C em pressões abaixo de 10 bar sendo necessária análise de fluência térmica para serviço contínuo.

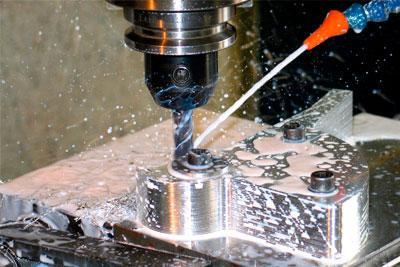

O processo de usinagem de peças de alumínio envolve etapas sequenciais: desbaste semi-acabamento e acabamento. Ferramentas de metal duro com geometria positiva e ângulo de saída entre 12° e 20° minimizam o acúmulo de cavaco e o risco de aresta postiça de corte garantindo superfícies com Ra inferior a 1,6 µm sem operação adicional de polimento. A aplicação de fluido de corte à base de emulsão aquosa de 5% a 8% reduz temperatura da interface peça-ferramenta prolonga vida útil do inserto e melhora acabamento dimensional.

Critérios de seleção para fornecedores de usinagem B2B incluem: capacidade de usinagem CNC 5 eixos para geometrias complexas emissão de relatório dimensional com rastreabilidade certificação ISO 9001 e conformidade com NR-12. O MTBF de equipamentos que utilizam peças usinadas com controle rigoroso é comprovadamente superior em 25% a 35% frente a peças sem inspeção dimensional documentada reduzindo o MTTR em paradas corretivas.
