Caldeira Horizontal

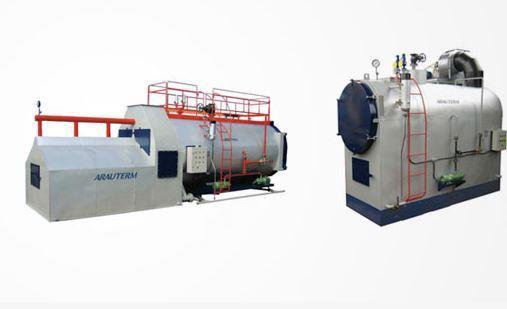

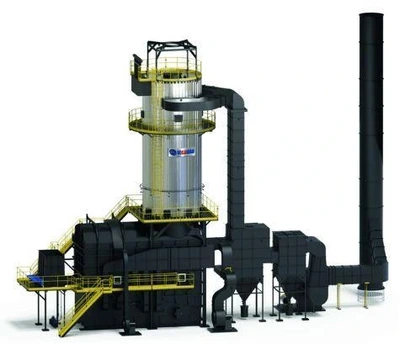

Caldeira Horizontal: Geração de Vapor de Alta Eficiência para Indústria

A caldeira horizontal é a solução mais consolidada para geração de vapor em processos industriais contínuos. Sua configuração com eixo longitudinal paralelo ao solo permite maior comprimento do feixe tubular e área de troca térmica efetiva. Plantas com demanda entre 2 e 30 toneladas de vapor por hora utilizam este modelo como padrão operacional.

Em termos de eficiência térmica, caldeiras horizontais a gás natural com queimador monobloco atingem rendimentos de 88% a 92% no fluxo Rankine, com pressão de operação de 10 a 25 kgf/cm² e temperatura de vapor saturado entre 180°C e 225°C. O PCI do combustível impacta diretamente o dimensionamento do superaquecedor e do economizador integrado.

O projeto do feixe tubular horizontal favorece o processo de mandrilhamento e substituição de tubos sem desmontagem completa do conjunto. A acessibilidade ao espelho frontal e posterior reduz o MTTR em até 35% em comparação com configurações verticais de mesma capacidade. Isso se traduz em ganho direto no OEE da linha de produção associada.

A conformidade com a NR-13 é mandatória para operação de caldeiras com pressão acima de 0.5 kgf/cm². Para caldeiras horizontais de categoria A e B, exige-se: prontuário técnico completo com PMTA (Pressão Máxima de Trabalho Admissível) documentada, válvula de segurança calibrada conforme ASME I, ensaio hidrostático periódico e inspeção END incluindo LP (líquido penetrante) e PM (partículas magnéticas) nos cordões de solda do tubulão e espelhos.

Estruturalmente, o tubulão principal em aço ASTM A516 Gr.70 suporta pressões de até 30 kgf/cm² com temperatura de parede de até 450°C. A dureza Brinell dos materiais soldados deve ser monitorada conforme NBR 16035 para garantir integridade nos ciclos de pressurização. O refratário interno e o isolamento térmico externo contribuem para redução de perdas por irradiação abaixo de 0.8%.

Para aplicações com vapor superaquecido acima de 300°C, o superaquecedor é integrado no terceiro passe dos gases de combustão. O economizador recupera calor dos gases de exaustão entre 160°C e 220°C elevando a temperatura da água de alimentação em 20°C a 40°C e reduzindo o consumo de combustível em 4% a 7%. O pré-aquecedor de ar complementa o sistema utilizando gases residuais acima de 130°C.

Critérios B2B para seleção incluem: vazão de vapor requerida (t/h), pressão de operação (kgf/cm²), tipo de combustível (GN - GLP - óleo BPF/diesel), qualidade da água de alimentação e disponibilidade de área. A certificação ISO 9001 do fabricante e rastreabilidade de materiais conforme ASME VIII são diferenciais que reduzem o risco em auditorias NR-13.
