Caldeira a Vapor Flamotubular: Desempenho Industrial e Conformidade NR-13

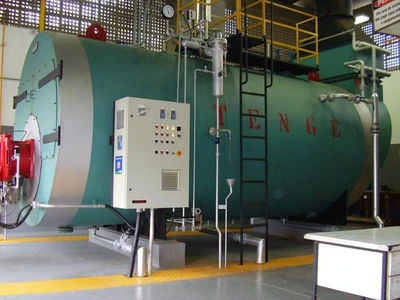

A caldeira a vapor flamotubular é equipada com um feixe tubular interno pelo qual os gases quentes de combustão circulam, transferindo calor para a água que envolve os tubos. Esse princípio de operação oferece alta inércia térmica e estabilidade de pressão, tornando esse modelo amplamente utilizado em processos industriais que demandam vazão de vapor entre 0,5 t/h e 25 t/h com pressão de operação de até 21 kgf/cm².

Em plantas de geração de energia e processos contínuos, a eficiência térmica da caldeira flamotubular pode atingir 88% com queimador monobloco moderno e sistema de controle de excesso de ar. A incorporação de economizador e pré-aquecedor de ar eleva o aproveitamento do PCI do combustível, reduzindo o consumo de gás natural em até 12% e melhorando o OEE da planta. O MTBF desse tipo de caldeira, quando operado dentro dos parâmetros de projeto e com manutenção preventiva, supera 18.000 horas.

A conformidade com a NR-13 é obrigatória para caldeiras com pressão de operação superior a 0,5 kgf/cm² acima da pressão atmosférica. A norma exige Prontuário da Caldeira atualizado, válvula de segurança com capacidade de alívio certificada (ASME I), manômetro calibrado, indicador de nível com dupla câmara e plano de manutenção documentado. O Engenheiro Habilitado deve emitir o Registro de Segurança após cada inspeção periódica conforme o período de competência da NR-13.

O ensaio hidrostático é realizado a 1,5 vezes a pressão máxima de trabalho permitida (PMTA) para verificar a estanqueidade do vaso e do feixe tubular. Os ensaios não destrutivos END complementares incluem Líquido Penetrante (LP) nas soldas do espelho e do tubulão traseiro, Partícula Magnética (PM) em componentes ferromagnéticos e Ultrassom (US) para medição de espessura de parede dos tubos após mandrilhamento.

A seleção de materiais segue as normas NBR 16035 e ASME Section I: chapas de aço carbono SA-516 Gr. 70 para o casco e espelhos, tubos SA-192 ou SA-210 para o feixe tubular, com dureza Brinell controlada para evitar fragilização por hidrogênio em ambientes com H2S. O refratário interno e o isolamento térmico externo com lã de rocha de espessura mínima de 75 mm garantem temperatura superficial abaixo de 50°C na carcaça, atendendo à ISO 14001.

Os critérios B2B para seleção incluem pressão de operação (bar/kgf/cm²), vazão de vapor requerida (t/h), tipo de combustível disponível (gás natural, GLP, óleo BPF), regime de operação contínuo ou intermitente e requisitos de qualidade do vapor (saturado ou superaquecido até 350°C). A BM Caldeiraria oferece projeto, fabricação e inspeção conforme ASME I/VIII e ISO 9001.
